PGA305：具有数字和模拟输出的电阻式传感信号调理器详解

一、引言

在现代工业自动化、汽车电子、医疗设备等众多领域，精确的传感器信号调理是确保系统可靠运行和准确测量的关键环节。电阻式传感器因其结构简单、成本低廉、性能稳定等优点，被广泛应用于压力、应变、温度等物理量的测量。然而，电阻式传感器输出的信号通常较为微弱，且容易受到外界干扰，因此需要专门的信号调理器对其进行放大、滤波、校准等处理，以提高信号的质量和测量精度。PGA305 作为一款具有数字和模拟输出的电阻式传感信号调理器，凭借其高集成度、高精度、灵活的配置和丰富的接口等特性，成为了众多工程师在设计传感器系统时的理想选择。

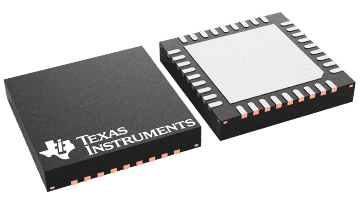

二、PGA305 概述

PGA305 是德州仪器（TI）推出的一款适用于压阻式和应力计式压感元件的接口芯片，它是一款完整的片上系统（SoC）解决方案。该芯片集成了可编程模拟前端（AFE）、模数转换器（ADC）、数字信号处理模块、数模转换器（DAC）以及稳压器和振荡器等，能够直接连接电阻式传感器，实现对传感器信号的精确调理和输出。PGA305 的设计旨在最大程度地减少外部元件的数量，简化系统设计，降低成本，同时提供高精度的测量结果和灵活的配置选项，以满足不同应用场景的需求。

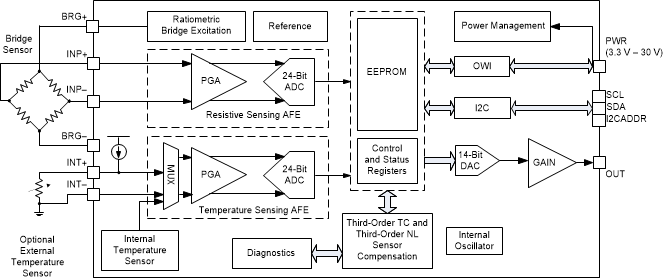

三、PGA305 的内部结构与工作原理

（一）模拟前端（AFE）

PGA305 的模拟前端是处理传感器信号的第一级，它主要包括以下几个部分：

1. 传感器接口：PGA305 提供了适用于阻性桥式传感器的接口，能够与各种类型的压阻式和应力计式传感器直接连接。传感器的输出信号通过该接口进入芯片，进行后续的处理。

2. 可编程增益放大器（PGA）：为了适应不同灵敏度的传感器，PGA305 集成了可编程增益放大器，其增益范围可调节，能够根据传感器的输出信号大小进行灵活调整，将微弱的传感器信号放大到合适的幅度，以便后续的模数转换。

3. 片上温度传感器：温度对电阻式传感器的性能有一定的影响，PGA305 内置了片上温度传感器，能够实时监测芯片的温度，并将温度信号转换为数字信号，用于后续的温度补偿处理，以提高测量的准确性。

（二）模数转换器（ADC）

PGA305 采用了 24 位Σ - Δ 模数转换器，分别用于信号通道和温度通道。这种高精度的 ADC 能够将模拟信号转换为数字信号，其分辨率高达 24 位，可以提供非常精确的测量结果。在信号转换过程中，Σ - Δ 调制器通过对输入信号进行过采样和噪声整形，将量化噪声推到高频段，然后通过数字滤波器滤除高频噪声，从而提高信噪比和转换精度。

（三）数字信号处理模块

数字信号处理模块是 PGA305 的核心部分，它负责对 ADC 转换后的数字信号进行各种处理，包括：

1. 温度补偿：利用片上温度传感器测量的温度信息，对传感器信号进行三阶温度补偿。温度补偿算法能够消除温度对传感器灵敏度和零点的影响，确保在不同温度环境下测量结果的准确性。

2. 非线性补偿：电阻式传感器通常存在一定的非线性特性，PGA305 的数字信号处理模块可以对传感器信号进行三阶非线性补偿，将传感器的非线性输出转换为线性输出，提高测量的线性度和精度。

3. 校准功能：PGA305 集成了 EEPROM，用于存储器件操作、校准数据和用户数据。在生产过程中，可以对芯片进行校准，将校准系数存储在 EEPROM 中。在实际使用时，芯片根据存储的校准系数对测量数据进行校准，进一步提高测量的准确性。

（四）数模转换器（DAC）

PGA305 集成了 14 位输出数模转换器（DAC），支持多种输出模式，包括绝对电压输出、比例电压输出以及 4mA 至 20mA 的电流回路输出。用户可以根据实际需求选择合适的输出模式，将处理后的数字信号转换为模拟信号输出，以便与其他设备进行连接和通信。

（五）稳压器和振荡器

为了减少外部元件的数量，PGA305 内部集成了稳压器和振荡器。稳压器能够为芯片内部的各个模块提供稳定的电源电压，确保芯片在宽电源电压范围内（3.3V 至 30V）正常工作。振荡器则为芯片提供时钟信号，用于驱动内部的数字电路和 ADC、DAC 等模块的工作。

四、PGA305 的主要特性

（一）模拟特性

1. 传感器灵敏度调节范围广：PGA305 的传感器灵敏度可调节范围为 1mV/V 至 135mV/V，能够适应不同类型和灵敏度的电阻式传感器，提高了芯片的通用性。

2. 高精度 ADC：采用 24 位Σ - Δ 模数转换器，分别用于信号通道和温度通道，提供了高分辨率的模拟 - 数字转换，确保了测量结果的准确性。

3. 集成温度传感器：内置片上温度传感器，能够实时监测芯片温度，为温度补偿提供准确的温度信息。

（二）数字特性

1. 高精度 FSO 精度：在整个温度范围内，PGA305 的满量程输出（FSO）精度小于 0.1%，能够提供非常精确的测量结果。

2. 快速系统响应时间：系统响应时间小于 220μs，能够快速响应传感器信号的变化，满足实时性要求较高的应用场景。

3. 三阶补偿算法：采用三阶偏移、增益和非线性温度补偿算法，能够有效消除温度和传感器非线性对测量结果的影响，提高测量的准确性和线性度。

4. 集成 EEPROM：集成了 EEPROM 用于存储器件操作、校准数据和用户数据，方便芯片的校准和配置，同时也提高了系统的可靠性和稳定性。

（三）外设特性

1. 多种通信接口：PGA305 提供了 I2C 接口和单线制串行接口（OWI），用户可以通过这些接口实现数据读取和器件配置，简化了系统与外部设备的通信。其中，单线制接口可以通过电源引脚进行通信，无需额外使用线路，进一步减少了系统的引脚数量和布线复杂度。

2. 丰富的输出模式：支持 4mA 至 20mA 电流回路接口、比例电压输出和绝对电压输出，用户可以根据实际需求选择合适的输出模式，方便与各种类型的接收设备进行连接。

3. 电源管理控制：具备电源管理控制功能，能够对芯片的电源进行灵活管理，降低系统的功耗。同时，芯片还集成了模拟低压检测功能，能够实时监测电源电压，当电源电压过低时发出报警信号，保护芯片和系统免受损坏。

（四）通用特性

1. 宽工业温度范围：PGA305 的工作温度范围为 -40°C 至 150°C，能够适应恶劣的工业环境，确保在各种温度条件下稳定工作。

2. 宽电源电压范围：片上电源管理支持 3.3V 至 30V 的宽电源电压范围，提高了芯片的通用性和适应性，能够与不同类型的电源系统兼容。

3. 集成反向保护电路：集成了反向保护电路，能够有效防止电源接反对芯片造成的损坏，提高了芯片的可靠性和安全性。

五、PGA305 的应用领域

（一）压力传感发送器和变送器

在工业自动化领域，压力测量是非常重要的参数之一。PGA305 可以与各种类型的压力传感器配合使用，构建高精度的压力传感发送器和变送器。通过其高精度的信号调理和多种输出模式，能够将压力信号准确转换为标准的电流或电压信号，方便与控制系统进行连接和通信，实现对压力的实时监测和控制。

（二）液位计

液位测量在化工、石油、水利等行业有着广泛的应用。PGA305 可以与液位传感器集成，实现对液位的高精度测量。其宽温度范围和高精度的特性，能够确保在不同环境条件下准确测量液位高度，并将测量结果以合适的信号形式输出，为液位控制系统提供可靠的数据支持。

（三）流量计

流量测量是工业生产过程中控制产品质量和生产效率的关键环节。PGA305 可以与流量传感器配合，对流体的流量进行精确测量。通过其快速的响应时间和高精度的信号处理能力，能够实时准确地反映流量的变化，为流量控制系统提供准确的反馈信号，实现对流量的精确控制。

（四）电阻式现场变送器

在现场测量中，电阻式传感器常用于测量各种物理量，如应变、位移等。PGA305 可以作为电阻式现场变送器的核心芯片，对传感器信号进行调理和转换，将测量结果以标准的信号形式输出，方便远程传输和监测。其高集成度和灵活的配置选项，能够满足不同现场测量需求，提高现场测量的准确性和可靠性。

六、PGA305 的设计与应用注意事项

（一）硬件设计

1. 电源设计：虽然 PGA305 具有宽电源电压范围，但在设计电源电路时，仍需确保电源的稳定性和纹波符合芯片的要求。同时，要合理设计电源滤波电路，减少电源噪声对芯片性能的影响。

2. 传感器连接：在连接电阻式传感器时，要注意传感器的引脚与芯片接口的正确对应，避免接错引脚导致芯片损坏或测量不准确。同时，要确保传感器与芯片之间的连接线路尽可能短，减少线路电阻和干扰。

3. 布局布线：在进行 PCB 布局布线时，要将模拟电路和数字电路分开布局，减少数字信号对模拟信号的干扰。同时，要注意信号线的走向和间距，避免信号线之间的串扰。对于高频信号，要采用合适的布线方式和终端匹配，确保信号的完整性和稳定性。

（二）软件设计

1. 初始化配置：在使用 PGA305 之前，需要通过 I2C 接口或单线制接口对芯片进行初始化配置，包括设置传感器灵敏度、增益、输出模式等参数。正确的初始化配置是确保芯片正常工作的关键。

2. 数据读取和处理：根据芯片的通信协议，编写相应的数据读取程序，从芯片中读取测量数据。在读取数据后，要对数据进行必要的处理，如滤波、校准等，以提高测量结果的准确性和可靠性。

3. 故障诊断和处理：PGA305 具有诊断功能，能够检测芯片的工作状态和故障信息。在软件设计中，要编写相应的故障诊断程序，实时监测芯片的状态，当出现故障时及时采取相应的处理措施，如报警、复位等，确保系统的稳定运行。

（三）校准与补偿

1. 校准方法：为了提高 PGA305 的测量精度，需要对其进行校准。校准方法通常包括零点校准和满量程校准。零点校准是在传感器无输入时，将芯片的输出调整为零；满量程校准是在传感器输入满量程信号时，将芯片的输出调整为对应的标准值。在校准过程中，要使用精确的校准设备和标准信号源，确保校准的准确性。

2. 温度补偿：由于温度对电阻式传感器的性能有影响，因此在使用 PGA305 时，要进行温度补偿。温度补偿可以通过芯片内部的三阶温度补偿算法实现，也可以根据实际应用情况进行外部温度补偿。在进行温度补偿时，要准确测量温度，并根据温度变化对测量结果进行相应的修正。

七、结论

PGA305 作为一款具有数字和模拟输出的电阻式传感信号调理器，凭借其高集成度、高精度、灵活的配置和丰富的接口等特性，在压力传感、液位测量、流量计量等众多领域得到了广泛的应用。通过对 PGA305 的内部结构、工作原理、主要特性、应用领域以及设计与应用注意事项的详细介绍，我们可以看到，PGA305 为工程师设计高精度的传感器系统提供了一种便捷、可靠的解决方案。在实际应用中，只要合理进行硬件设计、软件编程以及校准补偿等工作，就能够充分发挥 PGA305 的性能优势，实现准确、稳定的传感器信号测量和处理。
