DRV425-Q1汽车类全集成型磁通门磁场传感器详解

一、引言

在汽车电子与工业控制领域，精确的磁场测量是保障系统稳定运行、提升性能与安全性的关键要素。DRV425-Q1作为德州仪器（TI）推出的一款高性能汽车级全集成型磁通门磁场传感器，凭借其卓越的性能指标和丰富的功能特性，在众多应用场景中脱颖而出，成为工程师们实现高精度磁场测量的理想选择。本文将围绕DRV425-Q1的各项特性、工作原理、应用场景以及设计要点等方面展开详细介绍，为读者全面深入地了解这款传感器提供参考。

二、DRV425-Q1传感器概述

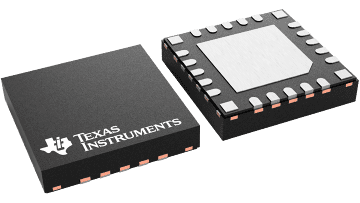

DRV425-Q1是一款专为汽车应用设计的单轴磁场传感器，严格遵循面向汽车应用的AEC-Q100标准，具备温度等级1的认证，能够在-40°C至+125°C的宽温度范围内稳定工作。该传感器集成了磁通门传感器技术，实现了高精度的直流和交流磁场测量，同时具备功能安全能力，为系统设计提供了额外的安全保障。其采用热增强型、非磁性、薄型WQFN封装，封装尺寸为4.00mm x 4.00mm，具有出色的热耗散性能，适应汽车复杂的工作环境。

三、DRV425-Q1的核心特性

（一）高精度测量性能

DRV425-Q1在精度方面表现卓越，其偏移最大仅为±8µT，偏移漂移典型值为±5nT/°C，这意味着在不同温度环境下，传感器能够保持高度稳定的测量基准，有效减少因温度变化引起的测量误差。增益误差典型值为0.04%，增益漂移典型值为±7ppm/°C，保证了在不同磁场强度下测量结果的准确性和一致性。线性度误差为±0.1%，能够精确地反映磁场的变化情况，为系统提供可靠的测量数据。此外，其噪声密度典型值为1.5nT/√Hz，有效降低了测量过程中的干扰，进一步提升了测量的精度。

（二）可调节的测量范围与带宽

该传感器具有灵活的可调节性，其传感器范围最大可达±2mT，并且可以通过外部电阻器精确调节范围和增益，以满足不同应用场景对磁场测量范围的需求。同时，DRV425-Q1提供了47kHz或32kHz的可选带宽，用户可根据具体应用场景对信号频率的要求进行优化选择，确保传感器在最佳状态下工作。

（三）精密参考电压

DRV425-Q1内置精密参考电压，其精度最高可达2%，漂移最大为50ppm/°C，为传感器提供了稳定可靠的电压基准。参考电压支持2.5V或1.65V的引脚可选电压，同时还提供可选的比例模式（VDD/2），方便用户根据系统需求进行灵活配置。

（四）诊断功能

为了及时发现传感器工作过程中的异常情况，DRV425-Q1具备过范围和错误标志等诊断特性。当检测到超出测量范围的大磁场时，传感器会通过过范围指示器（OR）输出相应信号；同时，错误标志（ERROR）引脚能够及时反馈传感器的工作状态，如电源异常、补偿线圈驱动器饱和等情况，方便工程师进行故障排查和系统监控，提高系统的可靠性和稳定性。

（五）宽电源电压范围

DRV425-Q1的电源电压范围为3.0V至5.5V，能够在不同的电源环境下稳定工作，增强了传感器在不同汽车电子系统中的适应性和通用性。

四、DRV425-Q1的工作原理

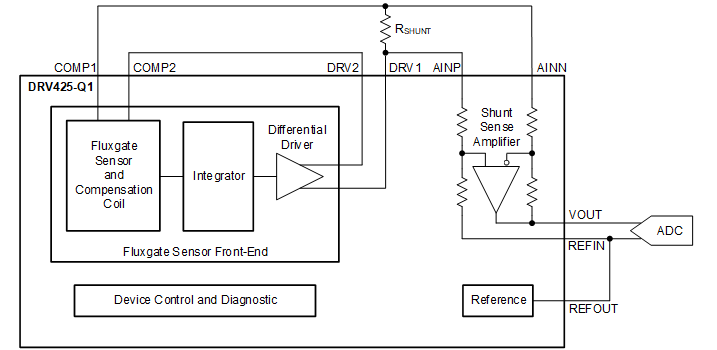

DRV425-Q1内部的磁通门传感器通过反复驱动进入和退出饱和状态，实现无磁滞的操作。当外部磁场作用于传感器时，传感器输出信号经过积分器处理后，驱动内置的差分驱动器。差分驱动器通过内部补偿线圈产生一个与外部磁场相反的磁场，使传感器处的磁场恢复到零。此时，补偿电流与外部磁场成正比，通过外部分流电阻产生电压降，再由集成的差分放大器测量该电压降，最终输出与磁场成正比的模拟信号。这种独特的工作原理使得DRV425-Q1具有高灵敏度、低噪声和低偏移的特点，并且几乎没有明显的磁滞现象，从而保证了测量的准确性和稳定性。

五、DRV425-Q1的应用场景

（一）电池管理系统（BMS）

在汽车电池管理系统中，精确测量电池的电流对于监测电池状态、提高电池使用效率和安全性至关重要。DRV425-Q1能够实现对电池电流的高精度测量，通过实时监测电流变化，帮助系统准确掌握电池的充放电情况，及时发现电池的异常状态，如过充、过放等，从而采取相应的保护措施，延长电池使用寿命，确保电池系统的安全可靠运行。

（二）逆变器和电机控制

在汽车的逆变器和电机控制系统中，DRV425-Q1通过测量电机周围的磁场，能够实现对电机的精确控制。传感器实时监测电机的磁场变化，将磁场信息反馈给控制系统，控制系统根据这些信息调整电机的驱动电流和频率，从而优化电机的性能和效率，提高电机的运行稳定性和可靠性。同时，通过对磁场变化的实时监测，还可以及时发现电机的故障和异常，如电机绕组短路、断路等问题，为电机的维护和维修提供依据。

（三）直流/直流转换器

在直流/直流转换器中，DRV425-Q1可用于监测电流和磁场，确保转换器的稳定运行。传感器能够精确测量输入和输出电流，帮助控制系统实时调整转换器的工作参数，如开关频率、占空比等，以提高转换器的转换效率，减少能量损耗。同时，通过对磁场的监测，还可以及时发现转换器内部的故障，如电感饱和、磁芯损坏等问题，保障转换器的安全可靠运行。

（四）动力系统电流和扭矩传感器

在汽车动力总成系统中，DRV425-Q1可用于测量电流和扭矩，为动力系统的控制提供准确的数据。通过测量动力系统中的电流，传感器能够实时了解动力系统的工作状态，如发动机的输出功率、传动系统的负载情况等。同时，结合磁场测量技术，DRV425-Q1还可以实现对扭矩的精确测量，为动力系统的控制策略提供重要依据，优化动力系统的性能，提高汽车的驾驶舒适性和燃油经济性。

（五）电机诊断和监控

DRV425-Q1的高灵敏度和高精度使其非常适合用于电机的诊断和监控。通过对电机磁场位置或位移的精确测量，传感器能够实时监测电机的运行状态，如转子的位置、振动情况等。当电机出现故障或异常时，磁场信号会发生相应变化，DRV425-Q1能够及时检测到这些变化，并通过诊断功能输出相应信号，通知控制系统采取相应的措施，如停机保护、故障报警等，从而提高电机的可靠性和维护效率。

六、DRV425-Q1的设计要点

（一）电源设计

为了确保DRV425-Q1的稳定工作，电源设计至关重要。建议使用1-µF的X7R型陶瓷电容对VDD引脚进行去耦，将电容尽可能靠近电源引脚放置，以减少电源噪声的影响。当电源电压超过2.4V时，DRV425-Q1开始启动，启动过程包括数字逻辑启动、磁通门传感器上电和补偿环路激活。当电源电压低于2.4V且持续时间超过20μs时，会触发上电复位。因此，在设计电源电路时，需要确保电源电压的稳定性和可靠性，避免因电源波动导致传感器工作异常。

（二）磁场干扰防护

由于DRV425-Q1具有高灵敏度，周围电流导体产生的磁场可能会对测量结果产生干扰。为了减少磁场干扰，在设计电路板时，应采用成对布线的方式，将补偿线圈的连接成对靠近布线，减少耦合效应，并尽量缩短DRV1/2和COMP1/2引脚之间的连接长度。同时，要尽量减少DRV425-Q1附近的过孔数量，使用非磁化的无源组件，如非铁磁材料的电阻、电容等，避免使用含镍金镀层的PCB走线，以降低磁场干扰对测量结果的影响。

（三）补偿线圈连接

补偿线圈的正确连接对于DRV425-Q1的性能至关重要。在设计时，需要确保补偿线圈的连接极性正确，避免驱动器输出异常。同时，要注意补偿线圈的布局和走线，尽量减少线圈之间的相互干扰，保证补偿电流能够准确地产生与外部磁场相反的磁场，从而实现精确的磁场测量。

（四）参考输出连接

参考输出（REFOUT引脚）的连接也需要特别注意。建议将REFOUT引脚连接到地，采用低阻抗和星型连接方式，减少驱动电流和磁通门传感器电流对地轨电压降的调制，从而提高参考电压的稳定性和准确性，为传感器的测量提供可靠的电压基准。

（五）带宽和测量范围选择

DRV425-Q1提供了可选的带宽和可通过外部电阻调节的测量范围。在设计时，需要根据具体应用场景对信号频率和磁场测量范围的要求，选择合适的带宽和分流电阻值。例如，当分流电阻为22Ω时，BSEL = 0时带宽为32kHz，BSEL = 1时带宽为47kHz。同时，要确保满足一定的条件，以避免补偿线圈驱动器出现饱和现象，保证传感器的正常工作。

（六）差分测量设计

在一些对测量精度要求极高的应用场景中，为了进一步减少外界磁场的干扰，可以采用屏蔽措施或使用两个DRV425-Q1进行差分测量。通过测量两个传感器之间的磁场差异，可以有效消除共模干扰，提高测量的准确性和可靠性。在设计差分测量电路时，需要注意两个传感器的布局和安装位置，确保它们能够准确测量所需的磁场差异。

七、DRV425-Q1的选型与采购

在选择DRV425-Q1传感器时，除了考虑其性能指标和应用需求外，还需要关注其采购渠道和售后服务。拍明芯城（http://www.iczoom.com）作为一家专业的电子元器件交易平台，为用户提供了丰富的DRV425-Q1采购信息。用户可以在拍明芯城网站上查询该传感器的型号、品牌、价格参考、国产替代方案、供应商厂家、封装形式、规格参数以及数据手册等详细信息。同时，拍明芯城还提供PDF数据手册中文资料下载，方便用户深入了解DRV425-Q1的技术细节和使用方法。此外，拍明芯城拥有完善的供应链体系和优质的售后服务，能够为用户提供快速、便捷的采购体验，确保用户能够及时获得所需的传感器产品。

八、结论

DRV425-Q1汽车类全集成型磁通门磁场传感器凭借其高精度、高灵敏度、丰富的功能特性以及灵活的可调节性，在汽车电子和工业控制领域具有广泛的应用前景。通过对该传感器的工作原理、核心特性、应用场景以及设计要点的深入了解，工程师们能够更好地将其应用于各种复杂的系统中，提高系统的性能和可靠性。在选型和采购过程中，选择像拍明芯城这样专业的电子元器件交易平台，能够为用户提供全面的产品信息和优质的采购服务，助力项目的顺利开展。
