TLP521数据手册深度解析

一、TLP521系列概述

TLP521系列是东芝公司生产的一款高性能光电耦合器，广泛应用于工业控制、通信设备、家用电器、医疗设备等多个领域。该系列包含TLP521-1、TLP521-2和TLP521-4三种主要型号，分别提供单通道、双通道和四通道的光电隔离解决方案。光电耦合器通过光信号实现电信号的隔离传输，有效防止电路间的干扰，提高系统的稳定性和安全性。

TLP521系列光电耦合器采用镓砷（GaAs）红外发射二极管与光敏晶体管组合设计，具有高隔离电压、低功耗、快速响应等特性。其封装形式多样，包括DIP-4、DIP-8和DIP-16等直插式封装，以及SOP-4、SOP-8和SOP-16等表面贴装封装，满足不同应用场景的需求。

二、型号分类与特性对比

2.1 TLP521-1

TLP521-1是单通道光电耦合器，采用DIP-4或SOP-4封装。其主要特性包括：

• 隔离电压：2500Vrms（最小值）

• 集电极-发射极电压（VCEO）：55V（最小值）

• 电流转移比（CTR）：50%-600%（典型值，取决于具体型号）

• 正向电压（VF）：1.3V（最大值）

• 最大集电极电流（IC）：10mA

• 工作温度范围：-40℃至+85℃（部分型号可达-55℃至+125℃）

TLP521-1适用于需要单通道隔离的场合，如数字信号传输、开关电源控制等。其小巧的封装和优异的性能使其成为众多电子设备的理想选择。

2.2 TLP521-2

TLP521-2是双通道光电耦合器，采用DIP-8或SOP-8封装。与TLP521-1相比，TLP521-2在保持相同隔离电压和集电极-发射极电压的同时，提供了两个独立的光电耦合通道。其主要特性包括：

• 隔离电压：2500Vrms（最小值）

• 集电极-发射极电压（VCEO）：55V（最小值）

• 电流转移比（CTR）：50%-600%（典型值）

• 正向电压（VF）：1.3V（最大值）

• 最大集电极电流（IC）：10mA（每个通道）

• 工作温度范围：-40℃至+85℃

TLP521-2适用于需要双通道隔离的场合，如工业自动化控制、数据采集系统等。其双通道设计减少了电路板的占用空间，提高了系统的集成度。

2.3 TLP521-4

TLP521-4是四通道光电耦合器，采用DIP-16或SOP-16封装。作为TLP521系列中的高端型号，TLP521-4提供了四个独立的光电耦合通道，进一步满足了复杂电路系统的隔离需求。其主要特性包括：

• 隔离电压：2500Vrms（最小值）

• 集电极-发射极电压（VCEO）：55V（最小值）

• 电流转移比（CTR）：50%-600%（典型值）

• 正向电压（VF）：1.3V（最大值）

• 最大集电极电流（IC）：10mA（每个通道）

• 工作温度范围：-40℃至+85℃

TLP521-4适用于需要多通道隔离的场合，如通信设备、医疗设备、高端工业控制等。其四通道设计极大地提高了系统的灵活性和可靠性。

三、电气特性与参数详解

3.1 隔离电压

隔离电压是光电耦合器的重要参数之一，表示器件能够承受的最大电压差而不发生击穿。TLP521系列的隔离电压为2500Vrms（最小值），这意味着在正常工作条件下，器件能够有效地隔离高压电路和低压电路，防止电气干扰和损坏。

3.2 集电极-发射极电压（VCEO）

集电极-发射极电压是光电耦合器输出端能够承受的最大电压。TLP521系列的VCEO为55V（最小值），适用于大多数低压电路系统的隔离需求。在实际应用中，应确保输出端电压不超过该值，以避免器件损坏。

3.3 电流转移比（CTR）

电流转移比是光电耦合器输入电流与输出电流之间的比值，反映了器件的电流放大能力。TLP521系列的CTR范围为50%-600%（典型值），具体取决于型号和测试条件。较高的CTR值意味着器件具有更好的电流放大能力，能够更有效地传输信号。

3.4 正向电压（VF）

正向电压是光电耦合器输入端LED导通所需的最小电压。TLP521系列的VF为1.3V（最大值），这意味着在输入端施加1.3V以上的电压时，LED将导通并发光，从而实现信号的隔离传输。

3.5 最大集电极电流（IC）

最大集电极电流是光电耦合器输出端能够承受的最大电流。TLP521系列的IC为10mA（每个通道），适用于大多数低压电路系统的信号传输需求。在实际应用中，应确保输出端电流不超过该值，以避免器件过热或损坏。

3.6 工作温度范围

工作温度范围是光电耦合器能够正常工作的温度区间。TLP521系列的工作温度范围为-40℃至+85℃（部分型号可达-55℃至+125℃），适用于各种恶劣环境下的电子设备。在实际应用中，应确保器件工作在该温度范围内，以保证其性能和可靠性。

四、封装形式与引脚功能

4.1 DIP封装

DIP（Dual In-line Package）封装是一种双排直插式封装，具有引脚间距大、易于焊接和调试等优点。TLP521系列的DIP封装包括DIP-4、DIP-8和DIP-16三种形式，分别适用于单通道、双通道和四通道光电耦合器。

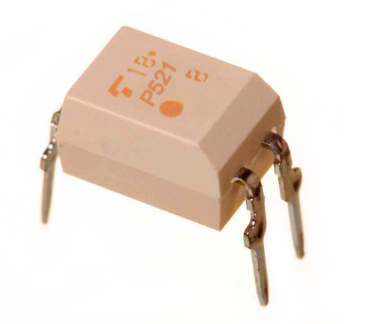

以TLP521-1的DIP-4封装为例，其引脚功能如下：

• 引脚1：输入端LED阳极（Anode）

• 引脚2：输入端LED阴极（Cathode）

• 引脚3：输出端集电极（Collector）

• 引脚4：输出端发射极（Emitter）

4.2 SOP封装

SOP（Small Outline Package）封装是一种小型表面贴装封装，具有引脚间距小、体积小、重量轻等优点。TLP521系列的SOP封装包括SOP-4、SOP-8和SOP-16三种形式，分别适用于单通道、双通道和四通道光电耦合器。

以TLP521-1的SOP-4封装为例，其引脚功能与DIP-4封装相同，但引脚排列方式不同，适用于自动化贴装生产。

4.3 引脚功能总结

无论采用DIP封装还是SOP封装，TLP521系列光电耦合器的引脚功能均保持一致。输入端包括LED阳极和阴极，用于接收外部信号并驱动LED发光；输出端包括集电极和发射极，用于将光信号转换为电信号并输出到后续电路。

五、应用场景与案例分析

5.1 工业自动化控制

在工业自动化控制系统中，光电耦合器广泛应用于信号隔离、电机驱动、传感器接口等场合。TLP521系列光电耦合器以其高隔离电压和稳定的电流转移比，能够有效地隔离高压控制电路和低压信号电路，防止电气干扰和损坏。

例如，在PLC（可编程逻辑控制器）系统中，TLP521-4光电耦合器可用于隔离输入/输出信号，确保系统的稳定性和可靠性。其四通道设计能够同时处理多个信号，提高了系统的集成度和灵活性。

5.2 通信设备

在通信设备中，光电耦合器用于实现不同电路模块之间的电气隔离和信号传输。TLP521系列光电耦合器以其低功耗和快速响应特性，适用于高速数据传输和信号处理场合。

例如，在光纤通信系统中，TLP521-2光电耦合器可用于隔离光发送模块和光接收模块，防止电气干扰对信号传输的影响。其双通道设计能够同时处理发送和接收信号，提高了系统的传输效率。

5.3 家用电器

在家用电器中，光电耦合器广泛应用于电源控制、电机驱动、传感器接口等场合。TLP521系列光电耦合器以其小巧的封装和优异的性能，适用于各种家用电器产品。

例如，在空调控制系统中，TLP521-1光电耦合器可用于隔离温度传感器信号和控制器电路，确保温度控制的准确性和稳定性。其单通道设计简单易用，降低了电路设计的复杂度。

5.4 医疗设备

在医疗设备中，光电耦合器用于实现不同电路模块之间的电气隔离和信号传输，确保患者的安全和设备的可靠性。TLP521系列光电耦合器以其高隔离电压和稳定的性能，适用于各种医疗设备产品。

例如，在心电图机中，TLP521-4光电耦合器可用于隔离心电图信号采集电路和后续处理电路，防止电气干扰对信号采集的影响。其四通道设计能够同时处理多个心电图信号，提高了设备的诊断准确性。

六、选型指南与注意事项

6.1 选型指南

在选择TLP521系列光电耦合器时，应根据具体应用场景的需求进行综合考虑。以下是一些选型建议：

• 根据通道数量选择型号：单通道应用选择TLP521-1；双通道应用选择TLP521-2；多通道应用选择TLP521-4。

• 根据封装形式选择型号：直插式应用选择DIP封装；表面贴装应用选择SOP封装。

• 根据工作温度范围选择型号：确保器件工作在规定的工作温度范围内，以保证其性能和可靠性。

6.2 注意事项

在使用TLP521系列光电耦合器时，应注意以下事项：

• 电气安全：确保器件符合相关安全标准和规范要求，避免发生电流、电压等危险情况。

• 温度管理：避免过高或过低温度对器件性能产生不良影响，必要时采取散热措施。

• 参数匹配：根据实际需求选择符合要求的型号和规格，确保系统性能和稳定性。

• 布局设计：合理规划器件位置和连接方式，避免干扰和漏电现象产生。

• 维护保养：定期检查器件是否损坏或老化，及时更换或修理。
