TLP521光耦的全面解析

一、引言：光耦在电子技术中的核心地位

在现代电子系统中，信号隔离与传输的可靠性直接决定了系统的稳定性与安全性。光电耦合器（Optocoupler）作为实现电气隔离的关键元件，通过光信号传输实现输入与输出端的物理隔离，有效阻断噪声干扰、抑制电压浪涌，并简化电路设计。在众多光耦型号中，东芝（Toshiba）生产的TLP521系列凭借其高性价比、稳定性能和广泛适用性，成为工业控制、通信设备、医疗仪器等领域的首选隔离器件。本文将从工作原理、核心作用、技术特点、引脚功能、应用场景及替代型号等维度，系统解析TLP521光耦的技术内涵与应用价值。

二、TLP521光耦的工作原理：光电转换的微观机制

1. 内部结构：LED与光敏晶体管的协同工作

TLP521光耦的核心由砷化镓（GaAs）红外发光二极管（LED）和NPN型硅光敏晶体管组成。当输入端施加正向电流（IF）时，LED发射红外光（波长通常为940nm），光子穿过透明绝缘层（如环氧树脂或玻璃）后，被输出端的光敏晶体管吸收。光子能量激发晶体管基区产生电子-空穴对，形成基极电流（IB），进而驱动集电极电流（IC）流动，实现电信号到光信号再转换回电信号的过程。

2. 电流传输比（CTR）：输出与输入的动态关联

CTR是衡量光耦效率的关键参数，定义为输出集电极电流（IC）与输入LED电流（IF）的比值（CTR=IC/IF×100%）。TLP521的CTR范围为50%-600%，具体取决于型号（如TLP521-1GB的CTR典型值为100%-600%）。CTR受温度、IF和器件老化影响显著：温度每升高25℃，CTR可能下降10%-20%；IF过小（如<1mA）或过大（如>20mA）均会导致CTR非线性变化。因此，设计时需预留20%-30%的裕量以确保稳定性。

3. 开关特性：时间参数与信号完整性

TLP521的开关速度属于微秒级，典型开启时间（ton）为3μs，关闭时间（toff）为4μs，适用于中低速数字信号（如几十kHz至几百kHz）的隔离。其传输延迟由光子发射、扩散和晶体管响应时间共同决定，可通过优化负载电阻（RL）和电源电压（VCC）改善。例如，在VCC=5V、RL=1.9kΩ、IF=16mA条件下，TLP521的传输速率为23.8kHz，满足工业控制中PLC信号传输的需求。

三、TLP521光耦的核心作用：隔离与信号传输的双重价值

1. 电气隔离：阻断噪声与电压浪涌

在工业控制系统中，PLC输入/输出模块需连接现场传感器（如温度、压力传感器）和执行器（如继电器、电磁阀）。现场设备可能产生高达数千伏的电压浪涌或高频噪声，若直接连接至PLC内部电路，将导致芯片损坏或信号失真。TLP521通过光电隔离将输入侧（传感器侧）与输出侧（PLC侧）的电气连接完全切断，仅允许光信号通过，从而将隔离电压提升至2500Vrms（交流有效值），确保系统在恶劣电磁环境中稳定运行。

2. 信号转换：电平匹配与逻辑兼容

在数字电路中，不同模块可能采用不同的电压标准（如5V TTL与3.3V CMOS）。TLP521的输入端LED可由5V TTL信号驱动，而输出端晶体管集电极可通过上拉电阻连接至3.3V电源，实现电平转换。此外，其集电极开路（Open Collector）输出结构支持“线与”逻辑，便于多路信号汇总处理。

3. 抗干扰增强：抑制共模噪声

在长距离通信（如RS-485总线）中，地线电位差可能引入共模噪声，导致信号畸变。TLP521通过隔离输入/输出侧的地线，消除共模噪声的传导路径，配合差分信号传输技术，可显著提升通信可靠性。例如，在工业现场中，采用TLP521隔离的RS-485接口可将误码率降低至10⁻¹²以下。

四、TLP521光耦的技术特点：性能与可靠性的平衡

1. 封装形式：适应不同应用场景

TLP521提供DIP-4（双列直插式）和SOP-4（小外形封装）两种标准封装：

• DIP-4：引脚间距2.54mm，适用于手工焊接和通孔插装，常见于工业控制板卡。

• SOP-4：引脚间距1.27mm，体积较DIP-4缩小60%，适用于高密度表面贴装（SMT）设备，如便携式医疗仪器。

2. 耐压等级：满足严苛环境需求

TLP521的隔离电压分为2500Vrms和5000Vrms两个等级：

• 2500Vrms：适用于一般工业环境（如温度范围-40℃至+85℃）。

• 5000Vrms：采用陶瓷封装，耐高温（125℃结温）和耐湿（85% RH），适用于航空航天、轨道交通等高可靠性领域。

3. 温度稳定性：宽温工作范围

TLP521-1GB等型号支持-55℃至+125℃的极端温度范围，其CTR温度系数低至±0.1%/℃，确保在极寒或高温环境下仍能维持线性传输特性。例如，在北极科考设备中，TLP521-1GB可在-50℃低温下稳定工作，CTR波动小于5%。

五、TLP521光耦的引脚功能：从电路连接到参数配置

1. 单通道型号（TLP521-1）引脚定义

以DIP-4封装为例：

• 引脚1（Anode）：LED阳极，连接输入侧电源正极（VCC_IN）。

• 引脚2（Cathode）：LED阴极，通过限流电阻（R_IN）连接至输入信号源。

• 引脚3（Emitter）：晶体管发射极，接地（GND_OUT）。

• 引脚4（Collector）：晶体管集电极，通过上拉电阻（R_UP）连接至输出侧电源（VCC_OUT），输出逻辑信号。

2. 多通道型号（TLP521-2/TLP521-4）引脚扩展

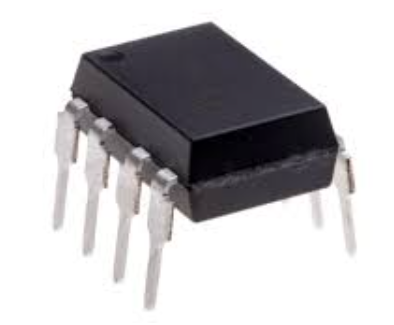

TLP521-2采用DIP-8封装，集成两个独立光耦通道，引脚1-4对应通道1，引脚5-8对应通道2；TLP521-4采用DIP-16封装，集成四个通道，引脚分配类似。多通道设计可减少PCB面积，降低系统成本。

3. 关键外围电路设计

• 限流电阻（R_IN）：限制LED电流，防止过热损坏。计算公式为：R_IN=(VCC_IN-V_F)/IF，其中V_F为LED正向压降（典型值1.3V），IF推荐值为5-20mA。例如，若VCC_IN=5V、IF=10mA，则R_IN=(5-1.3)/0.01=370Ω，标准值取390Ω。

• 上拉电阻（R_UP）：确保输出端在无信号时为高电平。计算公式为：R_UP=VCC_OUT/(IC_MAX/CTR_MIN)，其中IC_MAX为负载所需最大电流，CTR_MIN为最小电流传输比。例如，若VCC_OUT=3.3V、IC_MAX=5mA、CTR_MIN=100%，则R_UP=3.3/(0.005/1)=660Ω，标准值取680Ω。

六、TLP521光耦的典型应用场景：从工业到民用的全覆盖

1. 工业自动化：PLC与电机驱动隔离

在西门子S7-1200 PLC中，TLP521用于隔离数字量输入模块，将现场传感器信号（如接近开关、限位开关）与PLC内部电路隔离。其2500Vrms隔离电压可抵御电机启动时的电压浪涌，而微秒级响应速度确保实时控制精度。

2. 通信设备：RS-485总线隔离

在Modbus-RTU通信网络中，TLP521用于隔离主站与从站之间的信号，消除地线环路干扰。例如，在污水处理厂分布式控制系统中，采用TLP521隔离的RS-485接口可实现1.2km传输距离下的零误码通信。

3. 医疗仪器：心电图机信号隔离

在迈瑞心电图机中，TLP521-GB（高CTR型号）用于隔离患者电极信号与放大电路，防止微弱心电信号（μV级）被电源噪声污染。其低温度漂移（±0.02%/℃）确保长期监测的准确性。

4. 消费电子：电源适配器反馈隔离

在小米65W GaN充电器中，TLP521用于隔离输出电压反馈信号至控制芯片，实现精密稳压。其55V集电极-发射极电压（VCEO）可承受开关管的高压脉冲，而10mA最大集电极电流（ICM）满足反馈电路需求。

七、TLP521光耦的替代型号：性能对比与选型指南

1. 通用替代型号：PC817与TLP621

• PC817：由夏普生产，CTR范围80%-160%，封装与TLP521完全兼容，价格低10%-15%，但隔离电压仅为2500Vrms，适用于成本敏感型应用（如家电控制）。

• TLP621：东芝另一款基础光耦，CTR范围100%-500%，但开关时间（ton=5μs, toff=6μs）较TLP521慢，适用于低速信号隔离（如继电器驱动）。

2. 高速替代型号：6N137与HCPL-2601

• 6N137：采用达林顿输出结构，传输速率达10Mbps，但需要5V独立电源供电，适用于高速通信（如CAN总线）。

• HCPL-2601：隔离电压5000Vrms，传输延迟<50ns，但价格是TLP521的3倍，适用于航空航天等高可靠性领域。

3. 高线性替代型号：HCNR201与IL300

• HCNR201：通过差分检测消除LED非线性误差，线性度达0.01%，但需要外接运算放大器，适用于精密模拟信号隔离（如传感器放大电路）。

• IL300：采用双光电二极管结构，频率补偿后带宽可达200kHz，但封装体积是TLP521的2倍，适用于高频信号传输（如音频处理）。

八、结论：TLP521光耦的技术价值与未来展望

TLP521光耦凭借其高隔离电压、宽温度范围和低成本优势，已成为工业控制、通信设备和医疗仪器等领域的标准隔离器件。随着物联网（IoT）和智能制造的发展，对光耦的集成度、速度和可靠性提出更高要求。未来，TLP521系列可能通过以下方向升级：

1. 集成化：将多通道光耦与保护电路（如TVS二极管）集成至单一芯片，缩小PCB面积。

2. 高速化：采用硅光子技术，将传输速率提升至MHz级，满足5G通信需求。

3. 智能化：嵌入自诊断功能，实时监测隔离性能，提升系统维护效率。

作为电子工程师，深入理解TLP521的工作原理与应用技巧，不仅有助于优化现有系统设计，更能为未来技术创新提供坚实基础。
