固体继电器的基础知识

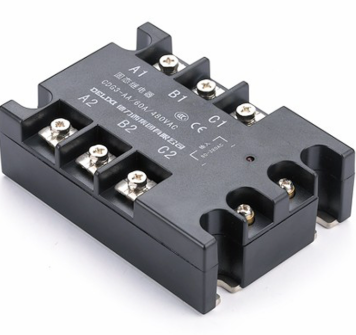

一、固体继电器概述

固体继电器（Solid State Relay，简称SSR）是一种全部由固态电子元件组成的无触点开关器件。它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，实现了无触点、无火花地接通和断开电路的目的，因此也被称为“无触点开关”。与传统的电磁继电器相比，固体继电器具有可靠性高、无机械磨损、寿命长、开关速度快、抗干扰能力强、体积小等诸多优点，在工业自动化、电力分配、照明控制、家用电器、医疗设备、通信设备、交通系统等众多领域得到了广泛应用。

二、固体继电器的分类

固体继电器按不同的分类标准可以分为多种类型，以下从负载电源类型、触发类型、输出端极性等几个方面进行详细介绍。

（一）按负载电源类型分类

1. 交流固体继电器（AC-SSR）
   交流固体继电器是针对交流电源设计的，用于控制交流负载的通断。它的输出端通常采用双向晶闸管或两只单向晶闸管反并联的形式。交流固体继电器又可分为过零触发型和非过零触发型。过零触发型交流固体继电器在交流电压过零时导通，在负载电流过零时关断，这种设计能有效降低电压上升速率（dv/dt）和电流上升速率（di/dt），减少对电网的干扰和开关瞬态效应。非过零触发型交流固体继电器则可以在任意时刻根据控制信号导通或关断负载。

2. 直流固体继电器（DC-SSR）
   直流固体继电器用于控制直流负载的通断，其输出端一般采用开关三极管或功率场效应管等直流开关器件。直流固体继电器的输出端有正、负极之分，使用时需要注意极性的正确连接。

（二）按触发类型分类

1. 过零触发型
   过零触发型固体继电器在交流电压过零时，根据控制信号的输入来导通或关断负载。当加入控制信号时，交流电压过零，SSR导通；当断开控制信号后，SSR等待交流电的正半周与负半周的交界点（零电位）时才关断。这种触发方式能有效减少高次谐波的干扰和对电网的污染，适用于对电网质量要求较高的场合。

2. 非过零触发型
   非过零触发型固体继电器可以在交流电压的任意相位根据控制信号导通或关断负载。它的响应速度较快，但会产生较大的电压和电流冲击，对电网有一定的干扰，适用于对响应速度要求较高且对电网干扰要求不严格的场合。

（三）按输出端极性分类

1. 单极性输出
   单极性输出固体继电器的输出端只有一个方向可以导通电流，适用于直流负载或需要特定极性控制的交流负载。

2. 双极性输出
   双极性输出固体继电器的输出端可以在两个方向上导通电流，适用于交流负载的控制。

三、固体继电器的结构与工作原理

（一）固体继电器的结构

固体继电器通常由输入电路、隔离耦合电路、触发电路和输出电路四个部分组成。

1. 输入电路
   输入电路的作用是接收控制信号，并将其转换为适合后续电路处理的信号。输入电路中一般包含限流电阻、发光二极管（LED）等元件。限流电阻用于限制输入电流，防止发光二极管因电流过大而损坏。发光二极管作为输入信号的指示元件，同时将电信号转换为光信号，通过隔离耦合电路传输到输出端。

2. 隔离耦合电路
   隔离耦合电路的主要功能是实现输入电路与输出电路之间的电气隔离，防止输出端的高电压、大电流对输入端造成干扰和损坏。常用的隔离耦合方式有光电耦合和变压器耦合。光电耦合采用光电耦合器，它由发光二极管和光敏晶体管组成，具有响应速度快、输入输出端绝缘耐压等级高的特点。变压器耦合则是通过高频变压器将输入控制信号产生的自激高频信号耦合到次级，经逻辑电路检测整流、处理后形成驱动信号。

3. 触发电路
   触发电路的作用是产生符合要求的触发信号，驱动输出电路中的开关器件导通或关断。对于交流固体继电器，触发电路通常还包括过零检测电路，用于检测交流电压的过零点，以实现过零触发控制。

4. 输出电路
   输出电路是固体继电器的核心部分，它根据触发电路产生的触发信号，控制开关器件的导通和关断，从而实现对负载的控制。交流固体继电器的输出电路一般采用双向晶闸管或两只单向晶闸管反并联的形式，直流固体继电器的输出电路则采用开关三极管或功率场效应管等直流开关器件。

（二）固体继电器的工作原理

以过零触发型交流固体继电器为例，其工作原理如下：
当输入端加上控制信号时，输入电路中的发光二极管发光，光信号通过光电耦合器传输到输出端，使光敏晶体管导通。此时，若交流电压处于过零区域（一般为 -10V 到 +10V 之间），过零检测电路检测到过零信号，触发电路产生触发脉冲，驱动双向晶闸管导通，从而使负载接通交流电源。当输入端控制信号撤除后，发光二极管熄灭，光敏晶体管截止，但双向晶闸管仍保持导通状态，直到负载电流随电源电压减小到小于双向晶闸管的维持电流时，双向晶闸管才转为截止状态，切断负载电源。

非过零触发型交流固体继电器的工作原理与过零触发型类似，只是在触发电路中不需要过零检测电路。当输入端加上控制信号时，触发电路立即产生触发脉冲，驱动双向晶闸管导通，使负载接通交流电源；当输入端控制信号撤除后，双向晶闸管在负载电流过零时关断。

直流固体继电器的工作原理相对简单，当输入端加上控制信号时，输入电路使开关三极管或功率场效应管导通，从而接通直流负载；当输入端控制信号撤除时，开关器件截止，切断直流负载。

四、固体继电器的特点与优缺点

（一）特点

1. 高可靠性
   固体继电器内部没有机械零部件，由固体器件完成触点功能，不存在机械磨损和触点氧化等问题，因此具有很高的可靠性和长寿命。在高冲击、振动的环境下也能正常工作，适用于对可靠性要求较高的场合。

2. 快速转换
   固体继电器采用固体器件，切换速度可从几毫秒至几微秒，远快于传统的电磁继电器，可应用在频率较高的场合。

3. 电磁兼容性好
   固体继电器没有输入“线圈”，没有触点燃弧和回跳，因而减少了电磁干扰。交流型固体继电器采用过零触发技术，进一步降低了对电网的干扰。

4. 耐振耐机械冲击
   由于内部无机械部件，固体继电器具有良好的耐振和耐机械冲击性能，安装位置无限制，可在各种恶劣环境下使用。

5. 良好的防潮防霉防腐蚀性能
   固体继电器结构上采用了灌注全密封方式，具有良好的防潮、防霉、防腐蚀性能，在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

6. 逻辑电路兼容
   固体继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容，不需加缓冲器或驱动器，使用方便。

7. 低噪声
   交流型固体继电器采用过零触发技术，有效降低了线路上的电压上升速率（dv/dt）和电流上升速率（di/dt）值，使固体继电器长期工作时对市电的干扰极小，同时自身也具有低噪声的特点。

（二）优点

1. 寿命长
   固体继电器的寿命高达 1010 万次以上，远高于传统的电磁继电器，大大减少了设备的维护和更换成本。

2. 灵敏度高
   固体继电器的输入电压范围宽，驱动功率低，对控制信号的响应灵敏度高，能够快速准确地实现电路的通断控制。

3. 控制功率小
   固体继电器的输入功耗很低，与 TTL、COMS 电路兼容，可直接与计算机输出接口相接，由逻辑电平“1”和“0”控制，无需额外的驱动电路。

4. 负载能力强
   固体继电器具有较强的负载能力，能够驱动各种不同类型的负载，如电动机、电磁阀、加热器等。

5. 安装方便
   固体继电器体积小、重量轻，安装方便，可采用印刷电路板安装、导轨安装或螺钉安装等多种方式。

（三）缺点

1. 导通压降大
   固体继电器导通后，可控硅或双向控硅的正向降压可达 1 - 2V，大功率晶体管的饱和压降也在 1 - 2V 之间，一般功率场效应管的导通电阻也较机械触点的接触电阻大，这会导致在导通状态下有一定的功率损耗。

2. 漏电流存在
   半导体器件关断后仍可有数微安至数毫安的漏电流，因此不能实现理想的电隔离，在对电隔离要求极高的场合需要采取额外的措施。

3. 成本较高
   与传统的电磁继电器相比，固体继电器的成本较高，尤其是在大功率应用场合，其价格优势不明显。

4. 对过载敏感
   固体继电器对过载有较大的敏感性，其负载能力随温度升高而迅速下降，在使用时需要注意负载的合理匹配和散热措施。

五、固体继电器的应用领域

（一）工业自动化控制

在工业自动化生产线、机器人控制、输送系统等场合，固体继电器用于控制电机、传感器、电磁阀等设备的启停和信号传输。例如，在自动化生产线上，通过固体继电器可以精确控制各个工位的电机运行时间和顺序，实现生产过程的高度自动化和智能化。

（二）电力系统

在电力系统中，固体继电器用于远程控制高压断路器、接触器等设备，实现电网的自动化管理。例如，在电力分配系统中，固体继电器可以根据电网的负载情况自动切换不同的供电线路，保证电网的稳定运行。

（三）家用电器

在空调、冰箱、洗衣机、微波炉等家用电器中，固体继电器用于控制压缩机、电机、加热器等部件的工作状态。例如，在空调中，固体继电器可以根据室内温度的变化自动控制压缩机的启停，实现温度的精确调节。

（四）交通信号控制

在交通信号灯系统中，固体继电器用于控制信号灯的切换，提高交通管理的效率和安全性。例如，通过固体继电器可以实现交通信号灯的定时控制和感应控制，根据车流量和人流量的变化自动调整信号灯的显示时间。

（五）照明控制

在室内外照明系统中，固体继电器用于调节灯光的亮度和开关，实现节能和智能控制。例如，在智能照明系统中，通过固体继电器可以根据环境光线强度和时间自动控制灯光的开关和亮度，达到节能的目的。

（六）安防系统

在监控摄像头、门禁系统等安防设备中，固体继电器用于控制设备的开启和信号传输。例如，在门禁系统中，固体继电器可以根据门禁卡的识别结果控制门锁的开启和关闭，同时将开门信息传输到监控中心。

（七）通信设备

在通信基站、交换机等通信设备中，固体继电器用于控制电源的开关和信号的传输。例如，在通信基站中，固体继电器可以根据设备的运行状态自动控制电源的通断，保证设备的正常运行。

六、固体继电器的选型原则

（一）根据负载类型选择

1. 交流负载或直流负载
   根据负载的电源类型选择交流固体继电器或直流固体继电器，不能混用。

2. 负载性质
   根据负载的性质（感性负载、容性负载或阻性负载）确定电压参数、电流参数等。感性负载在断电时会产生反向电动势，对固体继电器造成冲击，因此需要选择具有足够余量的固体继电器，并采取相应的保护措施，如并联 RC 吸收回路或压敏电阻。

（二）根据负载容量选择

1. 额定电流
   选择的固体继电器的额定电流应大于负载的额定电流，一般建议留有一定的余量。对于电机等感性负载，建议选择额定电流为负载额定电流 5 - 7 倍的固体继电器；对于直流马达或重感性负载，建议选择额定电流为负载额定电流 6 倍以上的固体继电器，以防止反向电动势过高击穿固体继电器。

2. 额定电压
   固体继电器的额定电压应与负载的工作电压相匹配，同时要考虑电网电压的波动范围，确保固体继电器在正常工作电压范围内能够可靠工作。

（三）根据触发类型选择

1. 过零触发或非过零触发
   根据实际应用需求选择过零触发型或非过零触发型固体继电器。过零触发型固体继电器适用于对电网干扰要求较高、需要减少开关瞬态效应的场合；非过零触发型固体继电器适用于对响应速度要求较高、对电网干扰要求不严格的场合。

（四）考虑安装环境和散热条件

1. 安装环境温度
   固体继电器的负载能力容易受到环境温度和自身温升的影响，在选购时需要考虑安装环境的温度。当安装环境温度不稳定或较高时，应选择散热性较好的固体继电器，并采取相应的散热措施，如加装散热片或风扇。

2. 散热要求
   对于大功率固体继电器（一般 10A 以上），建议增加散热片以提高其负载能力。在选择散热片时，应根据固体继电器的功耗和散热要求选择合适的散热片规格。

（五）其他因素

1. 外形和装配方式
   根据实际应用场景选择合适的外形和装配方式的固体继电器，如印刷电路板安装型、导轨安装型或螺钉安装型等。

2. 输入输出隔离方式
   固体继电器的输入输出隔离方式有光电式隔离和干簧管继电器隔离等，根据实际需求选择合适的隔离方式。

3. 品牌和质量
   选择知名品牌和质量可靠的固体继电器，确保产品的性能和质量稳定。同时，要注意查看产品的相关认证标志，如 CE 认证、UL 认证等。

七、固体继电器的使用注意事项

（一）接线正确

1. 输入输出端子区分
   固体继电器的输入端和输出端子应分别用不同的导线连接，且连接导线应尽可能短，并用电缆绑带固定在设备上，以防止松动或振动。同时，要注意输入输出端子的极性，特别是直流固体继电器，必须正确连接正负极。

2. 避免短路
   在使用固体继电器时，务必注意与输出端串接的负载绝不可短路，否则会导致固体继电器损坏。

（二）控制信号要求

1. 控制信号电压和电流
   固体继电器的触发信号应符合其工作电压和电流的要求。当输入信号源的电压较高时，必须在输入回路中串接限流电阻，以防止输入电流过大损坏固体继电器。

2. 控制信号极性
   对于直流控制的固体继电器，要注意控制信号的极性，确保正负极正确连接。

（三）温度控制

1. 工作温度范围
   固体继电器的工作温度不能超过其额定温度范围，否则会影响其性能和寿命。在使用过程中，应保持通风良好，避免固体继电器在高温环境下长时间工作。

2. 散热措施
   对于大功率固体继电器，应采取必要的散热措施，如加装散热片或风扇，以确保固体继电器在工作过程中产生的热量能够及时散发出去，保证其正常工作。

（四）负载保护

1. 过电流、过电压保护
   固体继电器在控制负载时要避免过电流、过电压等情况发生，以免对固体继电器和负载造成损害。可以根据负载的性质和实际情况，采取相应的保护措施，如并联熔断器、RC 吸收回路或压敏电阻等。

2. 反向电压保护
   对于感性负载，在断电时会产生反向电动势，可能对固体继电器造成损坏。因此，需要采取反向电压保护措施，如并联二极管或 RC 吸收回路，以吸收反向电动势，保护固体继电器。

（五）焊接注意事项

1. 焊接温度和时间
   在使用针孔焊接式固体继电器和触发式固体继电器时，焊接温度不应高于 260℃，焊接时间应小于 10s，以免因焊接温度过高或时间过长损坏固体继电器。对于螺丝固定式固体继电器，应加垫圈防止松动，且扭劲不宜过大，防止器件损坏。

2. 降额使用
   在选用小电流规格印刷电路板使用的固体继电器时，由于引线端子为高导热材料制成，焊接时应在温度小于 250℃、时间小于 10s 的条件下进行。如考虑周围温度的原因，必要时可考虑降额使用，一般将负载电流控制在额定值的 1/2 以内使用。
