继电器模组的基础知识

一、继电器模组概述

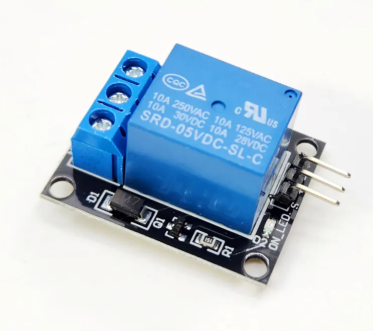

继电器模组是工业自动化领域中实现弱电控制强电的关键组件，其通过电磁感应原理将低压控制信号转换为高压电路的通断控制。相较于传统继电器，模组化设计实现了多路集成、电气隔离和状态监测功能，在数控机床、PLC控制系统、智能家居等场景中广泛应用。以IDEC和泉RJ2S系列为例，其单路触点可承载16A/250VAC负载，8路模组体积仅相当于传统继电器的40%，却能同时控制8组独立电路。

二、核心工作原理

电磁驱动机制

继电器模组的核心由电磁线圈、铁芯、触点弹簧系统构成。当控制端输入5-24V直流信号时，线圈产生0.5-1.2T的磁场强度，吸引铁芯移动0.5-2mm行程。以欧姆龙G2R系列为例，其线圈功耗仅0.36W，却能产生200gf的吸合力，驱动触点完成切换动作。

触点切换逻辑

模组采用三端触点结构：

1. 常闭触点(NC)：未通电时与公共端(COM)导通，通电后断开

2. 公共端(COM)：触点切换的基准点

3. 常开触点(NO)：未通电时断开，通电后与COM导通

在自动化产线中，这种设计可实现设备运行状态切换。例如控制电机正反转时，通过NO/NC触点组合实现电源相序切换，切换时间可达5ms级。

电气隔离技术

采用光耦隔离设计，控制端与负载端实现3000VAC耐压隔离。以松下AQV252H固态继电器模组为例，其输入输出间寄生电容<2pF，有效阻断共模干扰。在医疗设备应用中，这种隔离设计可防止微电击风险，满足IEC60601-1标准。

三、模组类型与特性

电磁式继电器模组

1. 机械寿命：50-100万次操作

2. 触点材料：银氧化镉(AgCdO)或银镍合金(AgNi)

3. 典型应用：电机启停控制、电源切换

4. 代表产品：OMRON G6K系列，8路模组尺寸仅60×90×20mm

固态继电器模组

1. 切换速度：0.1-10ms级

2. 零电压导通特性：在交流电压过零点导通，减少浪涌电流

3. 典型应用：加热元件控制、LED调光

4. 代表产品：FUJI EXB系列，支持100-240VAC宽电压输入

混合式继电器模组

结合电磁与固态技术优势：

1. 初始响应时间<1ms

2. 触点容量达30A/250VAC

3. 典型应用：电动汽车充电控制、光伏逆变器

4. 代表产品：SHARP PC900V系列，内置压敏电阻保护

四、关键技术参数解析

电气参数

1. 线圈电压：5/12/24VDC或110/220VAC

2. 触点容量：交流负载通常为10-30A/250VAC，直流负载为5-15A/30VDC

3. 绝缘电阻：>100MΩ(500VDC测试)

4. 介质耐压：2000-3000VAC/1分钟

机械参数

1. 安装方式：35mm DIN导轨安装或面板安装

2. 接线端子：螺钉式或弹簧式，支持2.5mm²导线

3. 工作温度：-40℃至+85℃(工业级)

4. 防护等级：IP20-IP65可选

状态监测功能

1. LED指示灯：红色表示继电器吸合，绿色表示电源正常

2. 故障诊断：部分高端模组集成触点熔焊检测功能

3. 通信接口：可选RS485或CAN总线接口，实现远程监控

五、典型应用场景

工业自动化控制

在汽车焊接生产线中，8路继电器模组控制32组焊钳气缸。通过PLC输出24V信号，模组在20ms内完成所有气缸的同步动作，定位精度达±0.02mm。模组内置的压敏电阻有效吸收电弧干扰，使设备MTBF提升至50000小时。

智能家居系统

智能照明控制系统中，固态继电器模组实现0-10V调光控制。通过MOSFET线性调节技术，将输入信号转换为PWM占空比，使LED灯具实现无级调光。模组工作电流仅5mA，可由单片机直接驱动。

新能源领域

光伏逆变器中，混合式继电器模组承担直流侧断路功能。其双向导通特性支持最大1000VDC电压，触点容量达50A。在孤岛保护场景下，模组可在2ms内切断电网连接，确保人员安全。

六、选型与设计要点

负载类型匹配

1. 感性负载：需选择带灭弧装置的电磁继电器，或配备RC缓冲电路

2. 容性负载：建议使用固态继电器，避免触点弹跳

3. 混合负载：采用混合式继电器，兼顾响应速度与负载能力

环境适应性设计

1. 潮湿环境：选择IP65防护等级模组，或加装防潮罩

2. 振动场所：采用带锁紧机构的导轨安装方式

3. 腐蚀环境：选用不锈钢外壳或环氧树脂封装产品

系统集成考虑

1. 电源设计：多路模组建议采用分布式供电，每路独立保险丝保护

2. 信号隔离：长距离传输时增加光耦隔离模块

3. 散热设计：大功率模组需预留散热通道，或选用自然冷却型号

七、安装与维护规范

电气连接标准

1. 导线截面积：根据负载电流选择，建议按IEC 60204-1标准选型

2. 接线扭矩：螺钉端子需使用扭矩扳手紧固，典型值0.5-0.8N·m

3. 共地处理：控制端与负载端必须共地，接地电阻<1Ω

定期维护项目

1. 触点检测：每6个月用兆欧表检测绝缘电阻

2. 机械检查：确认导轨卡扣无松动，指示灯显示正常

3. 清洁保养：使用压缩空气清除灰尘，避免使用化学溶剂

故障处理流程

1. 触点不吸合：检查线圈电压是否正常，测量线圈电阻(典型值500-2000Ω)

2. 触点粘连：检查负载电流是否超限，或存在短路情况

3. 指示灯异常：确认电源输入是否正常，检查LED驱动电路

八、发展趋势展望

智能化升级

未来模组将集成更多智能功能：

1. 触点磨损监测：通过微处理器实时计算触点剩余寿命

2. 自诊断功能：内置温度传感器和电压监测电路

3. 网络通信：支持IoT协议，实现远程参数配置

材料创新

新型材料应用将提升性能：

1. 纳米晶软磁材料：降低线圈功耗30%

2. 石墨烯触点：提高导电性和抗熔焊能力

3. 3D打印外壳：实现复杂结构一体化成型

绿色设计

环保要求推动技术革新：

1. 无铅化工艺：符合RoHS 2.0标准

2. 低待机功耗：典型值<0.1W

3. 可回收设计：模块化结构便于拆解回收
