2N7000是一款N沟道增强型MOSFET（金属氧化物半导体场效应晶体管），采用TO-92封装，具有以下核心性能参数：

1. 电气特性

• 漏源电压（VDSS）：60V（最大值）
  支持在60V电压下稳定工作，适用于低电压驱动场景。

• 连续漏极电流（ID）：200mA（典型值）
  在连续工作模式下可承载200mA电流，脉冲模式下峰值电流可达2A（部分型号），满足小功率负载需求。

• 导通电阻（RDS(on)）：5Ω（@VGS=10V）
  栅极驱动电压为10V时，导通电阻为5Ω，功耗较低，适合低电流开关应用。

• 阈值电压（VGS(th)）：2.1V（典型值）
  当栅源电压超过2.1V时，MOSFET开始导通，可被5V逻辑电平直接驱动，无需额外电平转换电路。

• 栅源电压范围（VGS）：-20V至+20V
  允许的栅极电压范围宽泛，但需注意避免超过最大值以防止器件损坏。

2. 动态特性

• 开关速度：

• 导通延迟时间（td(on)）：5ns

• 关闭延迟时间（td(off)）：7ns

• 上升时间（tr）：15ns

• 下降时间（tf）：8ns
  快速开关能力使其适用于高频信号控制。

• 输入电容（Ciss）：20pF（@VDS=25V）
  低输入电容减少了栅极充电时间，提高了开关效率。

3. 封装与可靠性

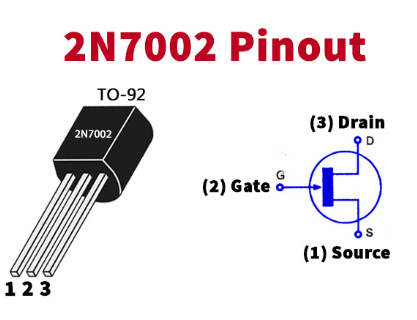

• 封装类型：TO-92直插式
  3引脚设计，便于手工焊接和原型开发，适用于实验板或小批量生产。

• 工作温度范围：-55℃至+150℃
  极宽的温度适应性，可在工业级或汽车级（需验证）环境中稳定工作。

• 功率耗散（PD）：400mW（典型值）
  散热需求低，适合空间受限的应用场景。

4. 保护特性

• 内置栅源极钳位二极管：提供ESD（静电放电）保护，防止栅极氧化层被静电击穿。

5. 应用场景

• 逻辑电平驱动：可直接由5V微控制器（如Arduino）驱动，无需额外驱动电路。

• 小负载切换：适用于继电器控制、LED驱动、小型电机控制等低功率场景。

• 电平转换：在开漏电路中实现5V至3.3V-50V的电压转换。

• 通用开关：作为低成本、高可靠性的开关元件，广泛用于消费电子、工业控制等领域。

6. 典型参数表

7. 注意事项

• 栅极驱动电压：若使用3.3V系统驱动，需确保栅极电压足够（≥VGS(th)），否则MOSFET可能无法完全导通，导致发热或损坏。

• 散热设计：在连续高电流（接近350mA）应用中，需考虑散热以避免功率耗散超限。

• 替代型号：2N7002（SOT-23封装）参数类似，但电流容量略低（200mA），适合表面贴装需求。
