2N7000开启电压深度解析：从基础特性到应用实践

作为N沟道增强型MOSFET的典型代表，2N7000凭借其低功耗、高开关速度和易驱动特性，在电子电路设计中占据重要地位。其核心参数——开启电压（阈值电压Vgs(th)），直接决定了器件的导通条件与工作稳定性。本文将从技术原理、测试方法、影响因素及应用优化四个维度，系统阐述2N7000的开启电压特性。

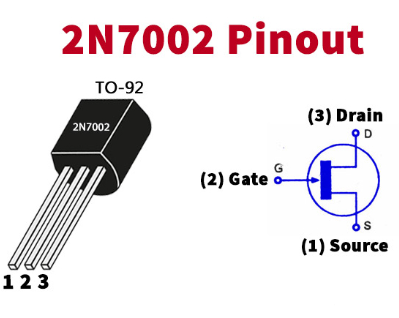

一、开启电压的定义与物理机制

开启电压（Vgs(th)）是MOSFET从截止区进入导通区的临界栅源电压值。对于2N7000而言，当栅源电压Vgs超过阈值电压时，沟道内形成导电通道，漏极电流Id开始显著增加。这一过程基于场效应原理：栅极电压通过电场控制沟道中载流子的浓度，从而调节漏源间的导电能力。

从半导体物理层面看，2N7000采用N型硅衬底，通过氧化层下的P型基区形成反型层。当Vgs达到阈值电压时，反型层中的电子浓度足以支撑漏极电流流动。阈值电压的表达式为：

其中，$V_{FB}$为平带电压，${\varphi }_F$为费米势，$N_A$为掺杂浓度，$C_{ox}$为氧化层电容。这一公式揭示了材料参数与工艺对阈值电压的深层影响。

二、2N7000开启电压的典型值与测试方法

根据厂商数据，2N7000的开启电压通常在1.0V至3.9V范围内，具体值因封装形式、生产批次和测试条件而异。例如，TO-92封装的2N7000-G型号标注阈值电压为800mV（典型值），而部分工业级产品可能达到3.9V（最大值）。这种差异源于制造工艺中的离子注入剂量、退火温度等参数的控制精度。

测试开启电压的常用方法包括：

1. 直流扫描法：通过逐步增加Vgs，监测Id的变化。当Id达到特定阈值（如1mA）时对应的Vgs即为开启电压。此方法需配合源表或半导体参数分析仪实现。

2. 曲线追踪法：利用示波器或专用曲线追踪仪绘制Id-Vgs特性曲线，通过视觉判断曲线拐点对应的Vgs值。

3. 脉冲测试法：适用于高频应用场景，通过短脉冲激励避免器件自热效应对测试结果的影响。

以2N7000的转移特性测试为例，当Vgs从0V扫描至5V时，Id在Vgs≈2.1V时开始急剧上升，表明其开启电压约为2.1V。这一数据与部分实验测量结果一致，但需注意测试条件（如漏极电压Vds、温度）对结果的影响。

三、影响开启电压的关键因素

1. 温度效应：
   阈值电压具有负温度系数，即温度升高时Vgs(th)降低。这是因为温度上升导致半导体禁带宽度减小，费米势降低，从而降低了形成反型层所需的电场强度。实验表明，2N7000的Vgs(th)每升高10℃，可能下降约2-5mV。这一特性在高温环境应用中需特别关注，可能引发误导通或漏电流增加。

2. 工艺偏差：
   制造过程中的离子注入不均匀性、氧化层厚度波动等因素会导致同一批次器件的Vgs(th)存在分布。例如，某批次2N7000的阈值电压可能集中在1.8V至2.4V范围内，这种离散性需通过设计裕量或筛选测试来控制。

3. 栅极电压极性：
   对于N沟道MOSFET，正向Vgs（栅极电压高于源极）用于开启器件，而反向Vgs（栅极电压低于源极）通常被限制在-20V以内（根据数据手册），以避免栅氧化层击穿。2N7000的栅源击穿电压（Vgs）标称为±20V，但实际应用中需保持Vgs在安全范围内。

4. 漏极电压影响：
   漏极电压Vds通过沟道长度调制效应间接影响阈值电压。当Vds增加时，沟道耗尽区展宽，等效阈值电压可能略有上升。不过，对于2N7000这类低压器件，此效应在常规工作条件下通常可忽略。

四、开启电压对电路设计的影响与优化策略

1. 驱动电路设计：
   开启电压直接决定了驱动电路所需的最低电压。例如，在逻辑电平转换应用中，若输入信号高电平为3.3V，需选择Vgs(th)低于3.3V的MOSFET（如2N7000的典型值1.0-2.0V），以确保完全导通。若Vgs(th)接近驱动电压，可能导致器件工作在线性区，增加导通损耗。

2. 功耗控制：
   阈值电压与导通电阻（Rds(on)）存在权衡关系。降低Vgs(th)可减小驱动电压需求，但可能伴随Rds(on)的增加。2N7000在Vgs=10V时的Rds(on)约为1.8Ω，而在Vgs=4.5V时可能升至5Ω以上。设计时需根据功耗预算选择合适的工作点。

3. 温度补偿设计：
   在高温环境中，Vgs(th)的降低可能导致器件意外导通。可通过以下方法补偿：

• 增加驱动电压裕量，例如按Vgs(th)最大值（如3.9V）设计电路。

• 引入温度传感器，动态调整驱动电压。

• 选择阈值电压温度系数更小的器件（如部分工业级MOSFET）。

4. 并联应用优化：
   当需要更高电流能力时，可并联多个2N7000。此时需确保各器件的Vgs(th)匹配，以避免电流不均。例如，若并联器件的Vgs(th)差异为0.5V，在相同Vgs下，低阈值器件可能承担更多电流，导致局部过热。筛选测试或使用集成多管芯的功率MOSFET模块可解决此问题。

五、2N7000开启电压的实际测试案例

以某实验为例，测试2N7000的转移特性：

1. 电路搭建：
   源极接地，漏极通过1Ω电阻接至10V电源，栅极由可调电源提供0-5V扫描电压。漏极电流Id通过测量1Ω电阻上的电压降计算。

2. 测试结果：
   当Vgs从0V增加至2.1V时，Id从μA级跃升至mA级，表明开启电压约为2.1V。进一步测试显示，在Vgs=4.5V时，Id达到247mA（典型值），此时Rds(on)约为（10V-Vds）/Id≈（10V-0.1V）/247mA≈40Ω（注：此为简化计算，实际需考虑沟道调制效应）。

3. 数据分析：
   测试结果与数据手册中的典型值（Vgs(th)=1.0-2.0V）存在差异，可能源于测试条件（如Vds=10V vs. 数据手册中的Vds=1V）或器件个体差异。这强调了实际测试与理论参数结合的重要性。

六、2N7000与其他型号的开启电压对比

对比可见，2N7000的开启电压较低，适合低压驱动场景，但电流能力有限；而IRF8540等功率MOSFET虽阈值电压较高，但可承载更大电流。设计时需根据应用需求权衡选择。

七、总结与展望

2N7000的开启电压作为其核心参数，直接影响器件的导通特性、功耗与可靠性。通过理解其物理机制、测试方法及影响因素，设计师可优化电路性能，避免因阈值电压偏差导致的功能异常。未来，随着半导体工艺的进步，MOSFET的阈值电压控制精度将进一步提升，为低功耗、高集成度电子系统的发展提供支撑。
