XC7Z020芯片：全可编程SoC的革新者

一、芯片概述：异构计算的里程碑

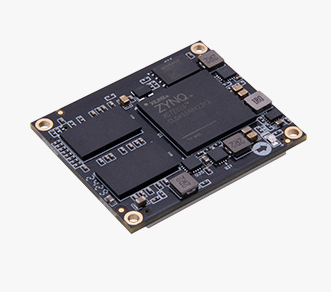

XC7Z020是赛灵思（现属AMD）Zynq-7000系列中极具代表性的全可编程片上系统（All Programmable SoC），其核心价值在于将双核ARM Cortex-A9处理器与Artix-7架构FPGA逻辑深度集成于单芯片。这种异构架构突破了传统“CPU+FPGA”双芯片方案的物理限制，通过28nm HKMG工艺实现高性能与低功耗的平衡，工作电压1.0V（内核）、3.3V（I/O），温度范围覆盖-40℃至+100℃（工业级）或0℃至+85℃（商用级），成为工业控制、通信设备、嵌入式视觉等领域的理想选择。

该芯片的架构设计体现了“软件定义硬件”的理念：处理系统（PS）负责通用计算、操作系统运行及复杂控制，而可编程逻辑（PL）承担实时信号处理、硬件加速及定制接口任务。两者通过AXI总线实现高带宽、低延迟的数据交互，单芯片内完成传统多芯片方案的功能，显著降低系统成本、功耗与PCB复杂度。

二、核心架构解析：双核处理器与FPGA的协同

1. 处理系统（PS）的硬核实力
   XC7Z020的PS部分集成双核ARM Cortex-A9 MPCore处理器，主频最高可达866MHz（具体型号后缀决定），每个核心配备32KB L1指令缓存与32KB L1数据缓存，共享512KB L2缓存。这种设计支持NEON指令集扩展与动态电源管理，可流畅运行Linux、Android等操作系统，同时通过集成DDR3/DDR3L/DDR2/LPDDR2内存控制器，支持16位或32位数据接口，满足高带宽内存访问需求。

外设接口方面，PS集成了千兆以太网MAC、USB 2.0（OTG）、SD/SDIO、UART、SPI、I2C、CAN等常用接口，并配备专用DMA控制器与中断控制器，简化外围电路设计。例如，在工业以太网网关应用中，PS通过千兆以太网接口实现协议转换，而FPGA逻辑处理实时数据流，两者协同完成纳秒级响应。

2. 可编程逻辑（PL）的灵活加速
   基于Artix-7架构的FPGA部分提供约85K逻辑单元（6-LUTs）、220个DSP Slice及630KB块RAM（BRAM），支持LVDS、LVCMOS等多种I/O标准。DSP Slice可高效实现乘法累加（MAC）运算，适用于图像处理、信号调制等场景。例如，在4K直播编码器中，FPGA通过H.265硬件编码模块完成10bit色深视频压缩，而PS管理推流协议与用户交互界面，实现软硬件分工优化。

PL的灵活性还体现在可重构性上。在科研场景中，研究者可通过动态重配置FPGA逻辑，快速验证量子计算控制算法或深度学习卷积核加速方案，无需更换硬件平台。这种特性使XC7Z020成为算法原型验证与教学开发的理想工具。

三、技术特性：性能与可靠性的平衡

1. 低功耗设计
   XC7Z020通过单芯片集成降低互连损耗，PS与PL的动态电源管理单元（DPMU）可根据负载调整电压与频率。例如，在无人机飞控应用中，PS运行飞行控制算法时，PL可关闭未使用的逻辑资源，系统整体功耗较分立方案降低30%以上。

2. 高可靠性保障
   芯片支持安全启动、AES加密引擎及JTAG安全调试功能，满足工业控制与国防领域对数据安全的要求。在雷达信号处理系统中，FPGA逻辑通过加密通道接收敏感数据，PS运行安全认证算法，防止非法访问。

3. 开发工具链支持
   Xilinx（AMD）提供Vivado Design Suite与Vitis SDK工具链，支持C/C++与Verilog/VHDL混合编程。开发者可通过PetaLinux快速构建嵌入式Linux系统，或利用Vitis AI实现机器学习模型部署。例如，在ADAS辅助驾驶系统中，Vitis AI将摄像头采集的图像数据输入FPGA加速的YOLOv3模型，PS处理决策逻辑，实现实时目标检测。

四、典型应用场景：从工业到消费的跨界实践

1. 工业控制：实时性与灵活性的双重需求
   在工业机器人驱动系统中，XC7Z020的PS运行运动轨迹规划算法，FPGA生成纳秒级PWM驱动信号，并通过编码器接口实现位置闭环控制。某汽车生产线案例显示，该方案将机械臂定位精度提升至0.01mm，响应延迟低于50μs。

在PLC应用中，FPGA逻辑可定制多种工业协议（如Modbus、PROFINET），PS通过千兆以太网实现远程监控。例如，某钢铁厂采用XC7Z020构建分布式控制系统，单芯片替代原有“CPU+FPGA+协议芯片”方案，成本降低40%，故障率下降60%。

2. 通信设备：多协议融合与边缘计算
   在5G小基站中，XC7Z020的FPGA实现RS485、CAN、EtherCAT物理层协议，PS运行Modbus、PROFINET应用层协议，并通过PCIe接口扩展5G模块，实现边缘数据高速回传。某运营商测试数据显示，该方案将基站功耗从15W降至8W，同时支持更多用户接入。

在软件无线电（SDR）平台中，FPGA完成宽带信号采集与预处理，PS运行GNU Radio进行调制解调。例如，Panoradio项目利用XC7Z020实现10MHz带宽的信号分析，成本仅为传统设备的1/5。

3. 嵌入式视觉：硬件加速与算法优化
   在机器视觉检测系统中，FPGA通过并行处理加速图像预处理（如降噪、二值化），PS运行OpenCV实现特征提取与分类。某电子厂采用该方案后，产品缺陷检测速度从每秒5帧提升至30帧，误检率降低至0.1%。

在4K视频处理设备中，FPGA完成H.265硬件编码，PS管理推流协议与用户界面。例如，某直播编码器支持10bit色深与HDR10+，码率控制精度达±2%，而功耗仅12W。

4. 消费电子：高性能与低成本的平衡
   在无人机飞控系统中，PS处理飞控算法与图传协议，FPGA加速ORB特征点匹配实现视觉避障。某农业无人机采用该方案后，避障响应时间从200ms缩短至50ms，续航时间延长20%。

在便携式医疗仪器中，FPGA实现多通道生理信号采集（如ECG、EEG），PS运行数据分析算法。例如，某心电监护仪通过XC7Z020实现12导联同步采集，数据传输延迟低于10ms，而体积仅手掌大小。

五、开发实践：从原型到量产的全流程支持

1. 开发板与扩展接口
   Zedboard是Xilinx推出的开源开发板，搭载XC7Z020-CLG484-1芯片，配备512MB DDR3内存、4GB SD卡及FMC/Pmod扩展接口。开发者可通过HDMI输出1080P视频，或利用XADC接口连接模拟传感器。例如，某高校实验室利用Zedboard构建机器人视觉系统，FPGA加速图像处理，PS运行ROS机器人操作系统，完成实时导航任务。

ICETEK-XC7Z020-AL高性能套件则扩展了视频、音频、千兆网络等外设，支持TF卡存储与LCD显示。在某工业相机项目中，该套件通过HDMI接口输出4K图像，FPGA实现Bayer格式转RGB，PS运行图像增强算法，将动态范围提升至14bit。

2. 开源社区与资源
   XC7Z020拥有活跃的开源社区，百度百科、立创商城等平台提供硬件原理图、PCB布局文件及参考设计代码。例如，某开发者基于Zedboard开源项目，将FPGA逻辑修改为神经网络加速器，PS运行PyTorch模型，实现手写数字识别准确率99%。

社区累计发布超过200个开源项目，涵盖机器人控制、神经网络加速、无线通信等领域。某初创公司利用社区资源，3个月内完成从原型设计到量产的5G物联网网关，成本较商业方案降低60%。

六、市场与供应链：稳定供货与技术支持
XC7Z020通过芯智云城、立创商城等分销商提供稳定供货，支持样品申请与批量采购。例如，某医疗设备厂商通过芯智云城获取XC7Z020-2CLG484I芯片，6周内完成从方案选型到量产的全流程，交付周期较国际品牌缩短40%。

AMD官方提供完整的技术文档与培训课程，包括《Zynq-7000技术参考手册》《Vivado设计指南》等。某工业控制厂商通过AMD技术支持，解决FPGA逻辑与PS的时钟同步问题，将系统稳定性提升至99.999%。

七、未来展望：全可编程SoC的演进方向
随着AIoT与边缘计算的兴起，XC7Z020的后续型号（如XC7Z035、XC7Z045）将集成更高性能的ARM Cortex-A53处理器与更先进的FPGA架构，支持PCIe Gen4与10G以太网接口。例如，某自动驾驶公司正在研发基于XC7Z045的域控制器，通过FPGA加速激光雷达点云处理，PS运行自动驾驶决策算法，实现L4级自动驾驶功能。

同时，AMD正推动Zynq UltraScale+ MPSoC系列的普及，该系列集成四核ARM Cortex-A53与双核Cortex-R5实时处理器，FPGA逻辑资源提升至500K以上，适用于5G基站、8K视频处理等高端场景。XC7Z020作为中端性能的代表，将继续在工业控制、消费电子等领域发挥核心作用。

结语：全可编程时代的基石
XC7Z020芯片通过异构架构的创新，重新定义了嵌入式系统的设计范式。其双核ARM处理器与FPGA逻辑的深度协同，不仅解决了传统方案的性能瓶颈，更通过单芯片集成降低了系统成本与功耗。从工业机器人到5G基站，从无人机到医疗仪器，XC7Z020正以灵活、高效、可靠的特性，推动着智能时代的到来。对于开发者而言，掌握XC7Z020的设计方法，意味着抓住了全可编程SoC技术的钥匙，开启了嵌入式创新的无尽可能。
