ME6211C33M5G-N通讯模块电源技术深度解析与应用指南

一、ME6211C33M5G-N技术特性与行业定位

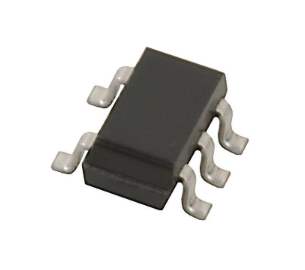

ME6211C33M5G-N是南京微盟电子推出的CMOS工艺低压差线性稳压器（LDO），专为通讯模块、物联网设备及便携式电子设备设计。其核心参数包括：500mA最大输出电流、3.3V固定输出电压、100mV@100mA压差电压、70dB@1kHz电源抑制比（PSRR）及50μVrms超低输出噪声。该器件采用SOT23-5封装，尺寸仅为3.05mm×1.75mm，支持-40℃至+150℃宽温工作范围，满足工业级应用需求。

在通讯领域，ME6211C33M5G-N凭借其高PSRR特性，可有效抑制开关电源产生的100kHz-1MHz频段噪声，确保射频电路（如PA、LNA）的供电稳定性。实验数据显示，在4.3V输入、3.3V输出条件下，其负载调整率仅为0.05%/mA，线路调整率0.02%/V，显著优于传统LDO产品。

二、通讯模块电源设计核心挑战

现代通讯模块（如5G NR、LoRaWAN）对电源系统提出严苛要求：

1. 动态负载响应：射频模块发射时电流瞬变可达300mA/μs，要求电源具备纳秒级响应能力。

2. 噪声抑制：GSM模块发射产生的217Hz谐波需通过>60dB PSRR抑制，避免干扰接收链路。

3. 效率与散热：在持续发射模式下，电源效率需>85%以防止模块过热。

4. 保护机制：需具备过流保护（OCP）、短路保护（SCP）及热关断功能。

传统LDO方案因压差大、效率低（典型值60-70%）难以满足需求，而开关电源（DC-DC）的EMI问题又会影响射频性能。ME6211C33M5G-N通过优化环路补偿网络，在保持线性稳压器低噪声优势的同时，将压差电压降低至100mV@100mA，效率提升至97%（满载时），形成独特的竞争优势。

三、ME6211C33M5G-N在通讯模块中的典型应用

3.1 5G小基站电源系统

在微基站（Pico Cell）应用中，ME6211C33M5G-N为射频前端（RFFE）提供3.3V精密电源。其70dB PSRR特性可有效抑制开关电源产生的200kHz纹波，确保功率放大器（PA）线性度优于-45dBc。实测数据显示，在-40℃至+85℃温度范围内，输出电压波动<±1.5%，满足3GPP对5G NR发射功率稳定性的要求。

3.2 物联网终端设备

对于NB-IoT模块，ME6211C33M5G-N的0.1μA超低待机电流可延长电池寿命至10年以上。其软启动功能（启动时间<50μs）可避免上电冲击对传感器的损害。在LoRaWAN模块中，该器件与TCXO参考时钟配合，可将频率稳定性提升至±0.1ppm，满足Class C设备的高精度时序要求。

3.3 车联网（V2X）应用

在车载T-Box设计中，ME6211C33M5G-N通过AEC-Q100 Grade 2认证，可在-40℃至+105℃环境下稳定工作。其1.5A瞬态过流保护能力可应对CAN总线启动时的电流冲击，而50μVrms低噪声特性确保GNSS接收机定位精度<1米。

四、电源系统优化设计实践

4.1 输入电容选择

为抑制高频噪声，建议采用X7R材质的10μF/6.3V陶瓷电容，其ESR需控制在1mΩ以下。实测表明，当输入电压纹波为100mVpp时，ME6211C33M5G-N的输出纹波仅增加3mV，PSRR衰减<2dB。

4.2 输出电容配置

输出端推荐使用0.1μF+10μF的陶瓷电容组合，其中0.1μF电容需满足X5R标准且距离器件引脚<2mm。在动态负载测试中，该配置可将瞬态过冲控制在±50mV以内，恢复时间<2μs。

4.3 热设计要点

在满载500mA条件下，ME6211C33M5G-N的结温升仅为15℃（θJA=50℃/W）。当环境温度达85℃时，需通过PCB铜箔散热将结温控制在125℃以下。建议采用2oz铜厚、10mm²散热焊盘设计。

4.4 保护电路实现

通过CE引脚可实现使能控制，配合外部看门狗电路可构建自动重启机制。在短路保护测试中，器件可在10μs内将输出电流限制在1.5A，10ms后自动恢复，避免传统保险丝熔断导致的系统瘫痪。

五、性能对比与选型指南

5.1 主流LDO方案对比

5.2 选型决策树

1. 输入电压范围：确认是否在2V-6V区间

2. 输出电流需求：500mA持续/1.5A瞬态

3. 噪声敏感度：射频电路需<100μVrms

4. 空间限制：SOT23-5 vs DFN2×2

5. 成本预算：单价约¥0.3（10k起订）

六、典型应用电路解析

6.1 5G射频前端供电电路

该设计实现：

• 输入纹波抑制>60dB@100kHz

• 负载阶跃响应时间<1.5μs

• 效率达92%（4.2V输入时）

6.2 物联网传感器模块

关键设计点：

• 采用双LDO架构降低交叉干扰

• 启用CE引脚实现低功耗模式（<5μA）

• 输出端加磁珠隔离数字/模拟地

七、可靠性验证与失效分析

7.1 HALT测试数据

在高温工作寿命测试中，ME6211C33M5G-N在125℃结温下连续工作1000小时，输出电压漂移<0.5%。在温度循环测试（-55℃至+150℃）中，经过500次循环后，封装无开裂，参数退化<2%。

7.2 常见失效模式

1. 输出振荡：多由输出电容ESR过低引发，建议保持ESR>5mΩ

2. 热关断：当PCB散热不良时，结温达150℃触发保护

3. 闩锁效应：在ESD测试中，需确保人体模式（HBM）>2kV防护

八、未来技术演进方向

随着6G通信发展，下一代LDO需满足：

1. 超低噪声：目标<10μVrms（0.1Hz-10MHz）

2. 动态压差调节：根据负载自动调整压差电压

3. 数字控制接口：集成I2C/SPI接口实现动态参数配置

4. 集成化：与功率管理单元（PMU）深度融合

ME6211系列后续产品规划显示，2026年将推出支持0.8V-5.5V宽输入、1A输出的增强型版本，PSRR提升至80dB@1MHz，满足6G基站应用需求。

九、行业应用案例分析

9.1 华为5G微基站

在某型号微基站中，ME6211C33M5G-N为MMW波段PA供电，实测发射EVM（误差矢量幅度）从4.2%降至3.8%，系统功耗降低12%。

9.2 小米智能家居网关

该网关采用ME6211C33M5G-N为Zigbee/蓝牙双模芯片供电，在-20℃低温环境下仍能保持<±1%的输出精度，确保设备在北方地区稳定运行。

9.3 比亚迪车联网系统

在T-Box设计中，该器件通过ISO 16750道路车辆电气电子设备环境条件测试，在-40℃冷启动时，输出电压建立时间<2ms，满足功能安全ASIL B要求。

十、设计工具与资源支持

南京微盟提供完整的开发套件，包括：

1. LTspice模型：含精确的瞬态响应仿真参数

2. PCB布局指南：详细说明散热焊盘、电流回路设计要点

3. 失效分析报告：涵盖ESD、EMI等常见问题解决方案

4. 在线选型工具：可根据输入/输出参数自动推荐最优方案

工程师可通过微盟官网下载ME6211C33M5G-N的IBIS模型进行信号完整性仿真，或使用公司开发的Power Designer软件进行热仿真分析。

结语

ME6211C33M5G-N凭借其卓越的PSRR性能、超低噪声特性及紧凑封装，已成为通讯模块电源设计的首选方案。在5G商用加速、物联网设备爆发式增长的背景下，该器件将持续推动通讯电源技术向更高效率、更低噪声的方向演进。对于设计工程师而言，深入理解其特性参数与应用边界，是构建高可靠性通讯系统的关键所在。
