STM32L431RCT6中文技术手册

一、产品概述

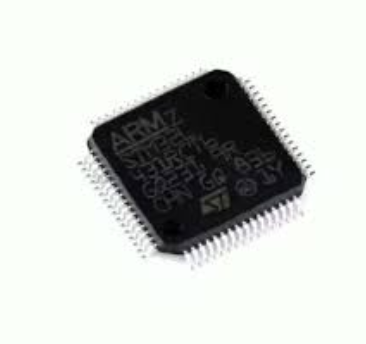

STM32L431RCT6是意法半导体（STMicroelectronics）推出的超低功耗ARM Cortex-M4内核微控制器，属于STM32L4系列。该芯片采用LQFP-64封装（10mm×10mm×0.5mm），集成256KB Flash存储器、64KB SRAM，主频达80MHz，工作电压范围1.71V-3.6V，支持-40℃至+85℃工业级温度范围。其核心优势在于高性能与低功耗的平衡，适用于物联网设备、可穿戴设备、工业控制及医疗电子等领域。

核心参数

• 内核：ARM Cortex-M4（带FPU浮点运算单元）

• 主频：80MHz（动态电压调节技术）

• 存储：256KB Flash（支持ECC纠错）、64KB SRAM（含32KB核心RAM+32KB备份RAM）

• 外设：2×12位ADC（16通道）、2×DAC、8×定时器（含2×高级定时器）、多路USART/UART/I2C/SPI

• 功耗：运行模式1.5μA/MHz，待机模式270nA（含RTC）

• 安全：硬件加密引擎（AES-256/SHA-1/TRNG）

二、工作原理与架构

1. 核心架构

采用ARM Cortex-M4内核，支持单周期乘法与硬件除法指令，集成DSP扩展指令集。通过总线矩阵连接内核与外设，实现高效数据传输。存储器采用统一编址方式，Flash与SRAM通过AHB总线访问，外设通过APB总线控制。

2. 低功耗设计

• 多级电源管理：支持运行、睡眠、低功耗运行（LPRUN）、停止（STOP）、待机（STANDBY）五种模式。

• 动态电压调节：根据负载自动调整内核电压（0.9V-1.8V），降低功耗。

• 外设时钟门控：独立控制每个外设的时钟，未使用外设可完全关闭。

• 电池备份域：独立电源域支持RTC、备份寄存器在待机模式下持续运行。

3. 中断与异常处理

• 嵌套向量中断控制器（NVIC）：支持64个中断源，可配置16级优先级。

• 异常响应流程：硬件自动保存上下文，中断服务例程（ISR）执行后恢复现场。

• 低功耗模式唤醒：通过RTC闹钟、GPIO边沿、外部中断等事件触发唤醒。

三、产品特点

1. 超低功耗性能

• 典型场景功耗：

• 运行模式（80MHz）：120μA/MHz

• 睡眠模式（WFI指令）：15μA（保留SRAM内容）

• 停止模式（深睡眠）：2.5μA（保留寄存器内容）

• 待机模式：270nA（仅RTC运行）

• 快速唤醒时间：从停止模式唤醒仅需5μs，支持实时响应。

2. 高性能计算能力

• 浮点运算单元（FPU）：单精度浮点指令加速数学运算，适用于传感器数据处理、电机控制等场景。

• DSP指令集：支持SIMD（单指令多数据）操作，提升信号处理效率。

• 内存保护单元（MPU）：可选配置，实现任务隔离与安全访问控制。

3. 丰富的外设集成

• 模拟接口：2×12位ADC（1Msps采样率）、2×12位DAC、2×比较器、1×运算放大器。

• 数字接口：4×USART（支持LIN/IrDA）、3×SPI（支持I2S音频）、3×I2C（支持SMBus/PMBus）。

• 定时器系统：2×高级定时器（PWM输出/输入捕获）、4×通用定时器、2×低功耗定时器。

• 安全功能：硬件加密引擎（AES-256/SHA-1）、真随机数发生器（TRNG）、96位唯一ID。

四、引脚功能详解

STM32L431RCT6采用LQFP-64封装，共64个引脚，按功能分类如下：

1. 电源与复位引脚

• VDD/VSS：主电源（1.71V-3.6V）与地，需并联0.1μF+10μF电容滤波。

• VDDA/VSSA：模拟电源，独立供电以减少数字噪声干扰。

• NRST：外部复位引脚，低电平有效，需接10kΩ上拉电阻。

2. 调试接口引脚

• SWDIO/SWCLK：JTAG/SWD调试接口，用于程序下载与调试。

• SYS_WKUP：系统唤醒引脚，低电平触发从停止模式唤醒。

3. 通用I/O引脚

• GPIOA（PA0-PA15）：

• PA0/PA1：ADC通道0/1，可用于模拟输入。

• PA2/PA3：USART2_TX/USART2_RX，串口通信。

• PA5：SPI1_SCK，时钟输出。

• PA8：TIM1_CH1，高级定时器通道1。

• GPIOB（PB0-PB15）：

• PB6/PB7：I2C1_SCL/I2C1_SDA，I2C通信。

• PB8/PB9：TIM4_CH3/TIM4_CH4，通用定时器通道。

• GPIOC（PC0-PC15）：

• PC0：LED控制引脚（开发板示例）。

• PC13：用户按钮输入，需配置为上拉输入。

4. 专用功能引脚

• USB_DM/USB_DP：USB全速接口（需外接PHY）。

• OSC_IN/OSC_OUT：外部高速晶振（8MHz）输入/输出。

• LSI_IN：内部低速RC振荡器（32kHz），用于RTC时钟源。

五、核心功能与应用

1. 低功耗应用

• 场景：智能手环、无线传感器网络、便携式医疗设备。

• 实现：

• 使用停止模式（STOP）配合RTC闹钟，实现周期性数据采集。

• 通过GPIO边沿触发唤醒，减少待机功耗。

• 动态调整时钟频率（如从80MHz降至1MHz），降低运行功耗。

2. 高性能计算

• 场景：电机控制、音频处理、图像压缩。

• 实现：

• 利用FPU加速PID控制算法，提升电机响应速度。

• 通过DSP指令集实现FIR滤波器，优化音频信号质量。

• 使用双DMA通道实现ADC采样与DAC输出的并行处理。

3. 安全通信

• 场景：支付终端、门禁系统、工业设备加密。

• 实现：

• 硬件AES-256引擎加密通信数据，防止中间人攻击。

• TRNG生成随机密钥，增强安全性。

• MPU划分安全/非安全区域，隔离关键代码。

六、典型应用产品

1. 物联网设备

• 智能温湿度传感器：通过ADC采集传感器数据，经LoRa模块上传至云端。

• 智能门锁：利用I2C接口连接指纹模块，SPI接口连接加密芯片。

2. 可穿戴设备

• 健康监测手环：使用ADC采集心率/血氧数据，通过蓝牙低功耗（BLE）传输至手机。

• 运动手表：高级定时器生成PWM波驱动步进电机，实现表盘指针控制。

3. 工业控制

• 数据采集终端：多路ADC同步采样温度/压力信号，USART接口连接4G模块。

• 电机驱动器：高级定时器输出6路PWM波，控制三相无刷电机。

4. 医疗电子

• 便携式心电图仪：双ADC同步采样12导联信号，DAC输出模拟校准信号。

• 胰岛素泵：通过比较器监测药液余量，I2C接口连接显示屏。

七、替代型号分析

1. 华大半导体HC32L136K8TA

• 封装兼容性：LQFP-64，引脚定义与STM32L431RCT6完全一致。

• 性能对比：

• 内核：ARM Cortex-M0+（无FPU），主频48MHz。

• 存储：128KB Flash，16KB RAM。

• 外设：支持USART/I2C/SPI/ADC（12位），但无DAC。

• 功耗：深度休眠模式0.5μA（优于STM32L431的270nA）。

• 适用场景：对成本敏感、无需FPU的电池供电设备。

2. 兆易创新GD32F450ZI

• 封装兼容性：LQFP-144，引脚不兼容，需重新设计PCB。

• 性能对比：

• 内核：ARM Cortex-M4（带FPU），主频200MHz。

• 存储：512KB Flash，188KB RAM。

• 外设：支持以太网、USB OTG，功能更丰富。

• 功耗：运行模式功耗较高（需重新设计电源电路）。

• 适用场景：需高性能处理、可接受较高功耗的应用。

3. 国民技术N32G457CC

• 封装兼容性：LQFP-64，部分引脚功能差异。

• 性能对比：

• 内核：ARM Cortex-M4（带FPU），主频144MHz。

• 存储：256KB Flash，64KB RAM。

• 外设：支持加密引擎、LCD驱动，但ADC采样率较低。

• 功耗：与STM32L431相当。

• 适用场景：需安全功能且对ADC性能要求不高的场景。

八、开发资源与工具链

1. 开发环境

• STM32CubeIDE：官方集成开发环境，支持图形化配置外设、自动生成初始化代码。

• Keil MDK：行业主流工具链，支持ARM编译器优化，适合复杂项目开发。

• IAR Embedded Workbench：提供高级调试功能，如代码覆盖率分析。

2. 固件库

• HAL库：硬件抽象层，简化外设操作（如HAL_GPIO_WritePin()）。

• LL库：低层库，直接操作寄存器，适合对性能要求极高的场景。

• 示例代码：ST官方提供丰富示例（如ADC多通道采样、PWM输出），覆盖90%外设功能。

3. 调试工具

• ST-Link V2：官方调试器，支持SWD/JTAG接口，价格低廉。

• J-Link：第三方调试器，下载速度更快，支持多核调试。

• 逻辑分析仪：用于分析SPI/I2C信号时序，推荐Saleae Logic系列。

九、设计注意事项

1. 电源设计

• 去耦电容：每个VDD引脚旁放置0.1μF陶瓷电容，靠近芯片。

• 电源排序：先上电VDD，后上电VDDA，避免模拟电路损坏。

• 低功耗优化：在停止模式下关闭未使用外设的时钟，减少漏电流。

2. 时钟配置

• 高速时钟（HSE）：优先使用外部8MHz晶振，通过PLL倍频至80MHz。

• 低速时钟（LSE）：连接32.768kHz晶振，为RTC提供精确时钟。

• 时钟安全系统（CSS）：启用时钟监控，防止时钟失效导致系统崩溃。

3. 存储器布局

• Flash分区：将中断向量表放在Flash起始地址（0x08000000），代码从0x08000400开始。

• RAM分配：全局变量放在低地址（0x20000000），堆栈放在高地址（0x2000FFFF向下生长）。

4. 电磁兼容性（EMC）

• PCB布局：模拟地与数字地单点连接，避免地环路。

• 信号完整性：高速信号（如SPI）走线长度控制在5cm以内，减少串扰。

• ESD保护：在USB/串口引脚旁放置TVS二极管，防止静电损坏。

十、总结

STM32L431RCT6凭借其超低功耗、高性能计算能力与丰富的外设资源，成为物联网、可穿戴设备及工业控制领域的理想选择。通过合理利用其多级电源管理模式、硬件加密引擎与浮点运算单元，开发者可高效实现复杂应用。在替代型号选择时，需综合考虑性能、功耗与成本因素，华大HC32L136K8TA适合对成本敏感的场景，而兆易创新GD32F450ZI则适用于需高性能处理的应用。结合ST官方提供的开发工具与固件库，可显著缩短开发周期，提升产品竞争力。
