STM32L431RCT6概述

STM32L431RCT6 是一款基于ARM® Cortex®-M4核心的超低功耗微控制器，隶属于意法半导体（STMicroelectronics）的STM32L4系列。该系列以其卓越的能效比、丰富的外设接口以及强大的处理能力而闻名。STM32L431RCT6 的后缀“R”表示其封装类型为LQFP64，“C”表示其闪存容量为256 KB，“T”表示其工作温度范围为-40°C至85°C，“6”表示其供电电压为1.71V至3.6V。它专门为那些对功耗有严格要求的应用而设计，例如电池供电的物联网设备、可穿戴设备、智能传感器、工业控制以及医疗设备等。其核心集成了FPU（浮点单元）和DSP（数字信号处理器）指令，这使其在处理复杂的数学运算和信号处理任务时表现出色，同时保持了低功耗的特性。STM32L431RCT6 不仅提供了丰富的数字和模拟外设，如定时器、ADC、DAC、SPI、I2C、USART、USB等，还具备多达10个低功耗模式，允许开发者根据应用需求在性能和功耗之间进行灵活的权衡。其独特的内部DC-DC转换器进一步优化了动态功耗，使其在主动模式下的功耗也远低于同类产品。此外，ST公司为其提供了完善的生态系统支持，包括STM32CubeMX配置工具、STM32CubeIDE集成开发环境以及丰富的HAL和LL库，极大地简化了开发者的工作。该芯片的设计理念旨在为开发者提供一个既能满足高性能计算需求，又能实现超长电池寿命的综合解决方案。其内部结构和引脚分配都经过了精心优化，以确保信号完整性和电磁兼容性（EMC）的良好表现，为产品的稳定性和可靠性提供了坚实保障。

核心架构与性能

STM32L431RCT6 的核心是 ARM Cortex-M4F 处理器。这个“F”代表它集成了 FPU（浮点单元），能够硬件加速单精度浮点运算。这对于需要进行复杂数学计算的应用（如电机控制、音频处理、图像算法、传感器数据融合等）来说至关重要，因为它可以大幅度提高计算效率，同时减少CPU的负载，从而降低功耗。此外，Cortex-M4F核心还支持 DSP（数字信号处理器） 指令集，这对于快速傅里叶变换（FFT）、数字滤波器和各种信号处理算法的实现提供了硬件层面的支持。这使得STM32L431RCT6 不仅仅是一个简单的微控制器，更是一个能够胜任轻量级信号处理任务的强大平台。STM32L431RCT6 的最高工作频率可达 80 MHz，在80 MHz下，其性能可以达到约 100 DMIPS（Dhrystone MIPS）或 321 CoreMark。这在低功耗微控制器领域是一个非常高的性能指标。处理器内部还包含了一个MPU（存储器保护单元），它允许开发者为不同的任务或代码区域设置访问权限，从而增强系统的安全性和健壮性，防止意外的内存访问错误。此外，为了进一步提高性能，STM32L431RCT6 采用了ST公司的 ART Accelerator™（自适应实时加速器） 技术。这个加速器可以在从闪存中执行代码时，通过缓存和预取技术，将零等待状态的执行频率提高到80 MHz，从而充分发挥Cortex-M4F核心的性能潜力。当CPU需要访问外部SRAM或外设时，ART Accelerator™还能智能地管理数据流，减少等待周期。这种架构设计确保了在高速运行模式下，系统依然能保持高效和低功耗。

存储器子系统

STM32L431RCT6 拥有强大的存储器子系统，以满足各种应用的需求。其主要的存储器类型包括闪存（Flash）、静态随机存取存储器（SRAM）以及各种外设寄存器。首先，其内部集成了 256 KB 的 Flash 存储器。这个闪存主要用于存储程序代码、常量数据以及用户配置信息。它支持ECC（错误纠正码），能够自动检测和纠正单比特错误，并检测双比特错误，从而提高了存储的可靠性，这对于工业和医疗等对数据完整性要求高的应用来说至关重要。此外，闪存还支持在系统内进行编程和擦除，允许设备在运行时进行固件更新（OTA，Over-the-Air），这为产品的生命周期管理提供了极大的灵活性。除了主闪存，STM32L431RCT6 还有一些专用的存储区域，如一个1 KB的Option Bytes，用于存储配置选项，如读保护级别、看门狗配置等。在RAM方面，STM32L431RCT6 提供了总计 64 KB 的 SRAM。这64 KB的SRAM被分为两个部分：SRAM1 和 SRAM2。SRAM1 容量为48 KB，通常用于存储程序变量、堆栈和堆。SRAM2 容量为16 KB，它是一个独立的低功耗SRAM，可以在停止模式2（Stop 2）下保持其内容，这对于需要快速唤醒并保持数据连续性的应用非常有用。例如，在电池供电的设备中，当系统进入低功耗模式时，可以利用SRAM2来存储关键状态数据，从而在唤醒后立即恢复工作状态，而无需重新初始化。这种SRAM的分割设计使得功耗管理更加精细化。此外，STM32L431RCT6的存储器映射非常灵活，开发者可以根据需要进行配置，以最大化存储器的利用率。其存储器接口支持ART Accelerator™，使得在80 MHz下从闪存执行代码时可以实现零等待状态，这对于实时性要求高的应用至关重要。

电源管理与低功耗模式

STM32L431RCT6 的核心优势在于其无与伦比的超低功耗性能。它提供了多种电源管理模式，允许开发者根据应用的实时需求在性能和功耗之间进行动态调整。这些模式包括：

• 运行模式（Run Mode）：在这种模式下，所有时钟都处于活动状态，所有外设都可以工作。STM32L431RCT6 可以在此模式下实现高达80 MHz的频率。为了优化功耗，芯片内部集成了多个稳压器和电源域。例如，其内部的DC-DC转换器可以在某些条件下将功耗降低约50%。

• 低功耗运行模式（Low-power Run Mode）：该模式下，CPU和外设时钟频率被降低，通常在2 MHz或更低，以显著降低功耗。此模式适用于那些需要保持基本功能（如传感器采样）但不需要高计算能力的应用。

• 睡眠模式（Sleep Mode）：在该模式下，CPU时钟被停止，但所有外设时钟都保持活动。CPU可以被任何中断或事件唤醒。这种模式适用于等待事件触发（如按键按下或数据到达）的应用，功耗比运行模式低得多。

• 低功耗睡眠模式（Low-power Sleep Mode）：类似于睡眠模式，但外设时钟也被降低。

• 停止模式0/1/2（Stop Mode 0/1/2）：这些模式提供了更深的功耗节省。在停止模式下，所有的时钟都被停止，除了LSI（低速内部时钟）或LSE（低速外部时钟），它们可以用于驱动实时时钟（RTC）或低功耗定时器。SRAM和寄存器内容可以被保持。停止模式2是其中功耗最低的，仅保留16 KB的SRAM2。

• 待机模式（Standby Mode）：这是STM32L431RCT6 的最低功耗模式。在这种模式下，几乎所有电源域都被关闭，除了备份域。备份域可以由内部VDDCORE供电，或者由外部电池VBAT供电，这使得RTC和备份寄存器得以继续工作。唤醒需要通过WKUP引脚或RTC的事件（如闹钟）。在待机模式下，功耗可以低至 300 nA。

除了这些模式，STM32L431RCT6 还支持VBAT模式，允许使用备用电池为RTC、备份寄存器和一些GPIO引脚供电，即使主电源被切断。这种精细化的电源管理设计，结合内部DC-DC转换器，使得STM32L431RCT6 在各种应用场景下都能实现卓越的能效比，从而延长电池寿命，这是其在物联网和可穿戴设备市场取得成功的关键因素。

时钟系统

一个稳定和灵活的时钟系统对于微控制器的正常工作至关重要。STM32L431RCT6 提供了多种时钟源和时钟树，以满足不同外设的频率要求和功耗需求。其主要时钟源包括：

• 高速外部时钟（HSE）：可以连接一个外部晶体或陶瓷谐振器，频率范围为4至48 MHz。HSE通常用于需要高精度时钟的应用。

• 高速内部时钟（HSI16）：一个内部RC振荡器，频率为16 MHz，具有很高的精度，可以作为主系统时钟的快速启动源，无需外部元件。

• 低速外部时钟（LSE）：可以连接一个外部32.768 kHz的晶体，用于驱动实时时钟（RTC），提供高精度的低功耗时钟。

• 低速内部时钟（LSI）：一个内部RC振荡器，频率约为32 kHz，主要用于驱动看门狗定时器和RTC。

这些时钟源可以通过内部的PLL（锁相环）进行倍频，以生成更高的系统时钟频率。STM32L431RCT6 具有两个PLL，其中一个可以用于主系统时钟，另一个可以用于USB等外设。时钟树的设计非常灵活，允许开发者独立地为每个外设分配时钟，甚至可以为某些外设（如ADC）提供独立的时钟源，从而确保其性能不受其他外设时钟变化的影响。此外，STM32L431RCT6 还有一个MSI（多速内部时钟），它是一个非常独特的时钟源，可以在100 kHz到48 MHz之间进行动态调节，用于在运行模式下进行功耗优化。这种多样的时钟源和灵活的时钟树使得STM32L431RCT6 能够精确地控制每个模块的功耗，从而在性能和能效之间实现最佳平衡。

通用输入/输出（GPIO）

STM32L431RCT6 拥有多达52个多功能GPIO引脚，它们被分组在GPIOA到GPIOH。每个GPIO引脚都可以独立配置为多种模式，包括：

• 输入模式：可以配置为浮空、上拉或下拉。

• 输出模式：可以配置为推挽或开漏，支持多种输出速度（低、中、高、超高）。

• 模拟模式：用于连接ADC、DAC等模拟外设。

• 备用功能模式：用于连接各种内部外设，如定时器、SPI、I2C、USART、USB等。

每个GPIO引脚都具有高驱动能力，可以驱动LED等设备。此外，所有GPIO引脚都支持外部中断，这使得它们可以被用作外部事件的唤醒源，即使在低功耗模式下也是如此。GPIO的配置非常灵活，可以通过STM32CubeMX图形化工具轻松完成，这大大降低了开发的复杂性。此外，STM32L431RCT6 还支持I/O电平的独立供电（VIO2），这使得它可以在一些特殊的应用中，将部分GPIO的电平与主VDD电平分开，从而更好地兼容不同的外部接口。

模拟外设

STM32L431RCT6 集成了丰富的模拟外设，使其能够轻松地处理各种模拟信号。

• 12位ADC（模数转换器）：STM32L431RCT6 拥有一个12位的ADC，最多可以有16个外部输入通道。它支持多达**5 MSPS（兆样本每秒）**的采样速率，这对于需要高速数据采集的应用（如音频、高速传感器等）非常有用。ADC还支持多通道扫描、连续转换、单次转换等多种模式，并且支持硬件过采样，可以有效提高分辨率。此外，它还有内部的温度传感器和电压参考源，方便进行内部状态监测。

• 12位DAC（数模转换器）：STM32L431RCT6 具有两个独立的12位DAC，可以生成模拟电压或波形。它们支持多种模式，如单次转换、波形生成（如正弦波、三角波）等，可以用于音频输出或控制模拟设备。

• 两个超低功耗比较器（Ultra-low-power Comparators）：这两个比较器可以用于在低功耗模式下监测模拟信号，并在电压超过或低于某个阈值时触发中断或唤醒系统。

• 两个超低功耗运算放大器（Ultra-low-power Operational Amplifiers）：这些运放可以用于信号放大、滤波或缓冲，尤其是在需要对微弱模拟信号进行处理的应用中。

这些模拟外设的集成使得STM32L431RCT6 能够成为一个完整的模拟和数字混合信号处理平台，大大简化了外部电路设计。

定时器与PWM

定时器是微控制器中最重要的外设之一，用于实现延时、脉冲生成、计数、PWM输出等多种功能。STM32L431RCT6 拥有丰富的定时器资源：

• 高级控制定时器（TIM1）：一个16位的定时器，具有高级功能，如死区控制、刹车输入、互补输出等，非常适合用于三相电机控制、逆变器控制等高要求应用。

• 通用定时器（TIM2、TIM15、TIM16）：这些是16位或32位的通用定时器，可以用于输入捕获、输出比较、PWM生成、编码器接口等多种功能。

• 基本定时器（TIM6）：一个16位的基本定时器，主要用于提供时间基准或生成延时。

• 低功耗定时器（LPTIM1、LPTIM2）：这两个定时器可以在停止模式下继续工作，由低功耗时钟源驱动，用于在低功耗模式下实现周期性唤醒、脉冲计数等功能，对于电池供电的应用至关重要。

这些定时器支持多种模式和功能，可以灵活地组合使用，以满足各种复杂的时间控制需求。

通信外设

STM32L431RCT6 提供了多种通信接口，使其能够方便地与外部设备进行数据交换。

• 三个USART（通用同步/异步收发器）：STM32L431RCT6 具有三个USART，支持同步和异步模式，可以用于UART（通用异步收发器）、SPI、LIN、IrDA等协议。它们支持硬件流控制，并且在低功耗模式下也能接收数据并唤醒系统。

• 两个SPI（串行外设接口）：STM32L431RCT6 有两个SPI接口，支持全双工、半双工和单向传输模式，可以用于连接Flash、EEPROM、传感器、显示屏等外部SPI设备。

• 两个I2C（集成电路总线）：STM32L431RCT6 具有两个I2C接口，支持主模式和从模式，以及多种速度模式，可以用于连接各种I2C设备，如传感器、EEPROM、实时时钟等。

• USB全速（USB Full-speed）：STM32L431RCT6 集成了USB 2.0全速设备接口，可以作为USB设备连接到主机，用于数据传输、虚拟串口、HID设备等应用，这对于需要与PC或其他USB主机进行通信的设备非常有用。

• SDMMC（SD卡/多媒体卡接口）：该接口可以用于连接SD卡或MMC卡，进行数据存储，这对于需要大容量存储的应用（如数据记录、音频播放等）非常有用。

这些丰富的通信外设使得STM32L431RCT6 能够轻松地集成到各种复杂的系统中，实现设备间的互联互通。

安全与加密

为了满足对数据安全有更高要求的应用，STM32L431RCT6 也集成了一些安全功能。

• 加密加速器：STM32L431RCT6 具有硬件加密加速器，支持AES（高级加密标准）、TDES（三重数据加密标准）和HASH算法。这使得它能够高效地进行数据加密和解密，同时不占用过多的CPU资源，非常适合物联网设备中的数据传输加密。

• 真随机数生成器（TRNG）：STM32L431RCT6 内部集成了TRNG，可以生成高品质的随机数，这对于加密密钥的生成、安全协议的实现以及其他需要随机数的应用至关重要。

• 存储器保护单元（MPU）：如前所述，MPU可以防止代码意外访问受保护的存储区域，从而增强系统的健壮性和安全性。

• 硬件CRC计算单元：STM32L431RCT6 集成了CRC（循环冗余校验）计算单元，可以快速计算数据的校验和，用于数据完整性检查，尤其是在通信和存储数据时。

这些安全特性使得STM32L431RCT6 能够满足对安全性和可靠性有严格要求的工业、医疗和消费电子应用。

开发工具与生态系统

STM32L431RCT6 的成功离不开意法半导体强大的开发工具和完善的生态系统支持。

• STM32CubeMX：这是一个图形化的配置工具，可以帮助开发者轻松地配置微控制器的引脚、时钟树、外设以及生成初始化代码。它大大简化了项目设置的复杂性，并允许开发者在几分钟内生成一个可编译的骨架项目。

• STM32CubeIDE：一个基于Eclipse的集成开发环境，集成了代码编辑、编译、调试和烧写功能。它提供了完整的开发体验，并与STM32CubeMX无缝集成。

• HAL（硬件抽象层）和LL（底层）库：ST为STM32L431RCT6 提供了完整的HAL和LL库。HAL库提供了更高级的抽象，易于使用和移植；而LL库提供了对寄存器的直接访问，适用于对性能和功耗有更高要求的应用。

• Nucleo开发板和Discovery套件：ST提供了多种针对STM32L4系列的开发板，如Nucleo-L431KC，这些开发板集成了ST-Link调试器，并提供了丰富的扩展接口，方便开发者快速评估和原型开发。

• 在线文档和社区支持：ST提供了全面的在线文档、应用笔记、视频教程和活跃的开发者社区，为开发者提供了强大的技术支持。

这些工具和资源构成了一个完整的生态系统，使得开发者能够快速、高效地使用STM32L431RCT6 进行产品开发。

封装与引脚

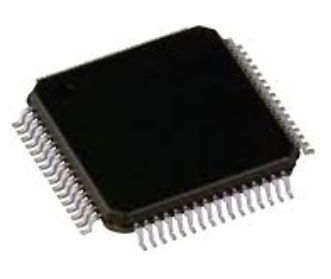

STM32L431RCT6 的封装为LQFP64（Low-Profile Quad Flat Package），这是一种64个引脚的方形封装。LQFP64封装具有较低的厚度，适合用于对体积有要求的应用。引脚的分配经过了精心设计，以优化PCB布局和信号完整性。其中，部分引脚是多功能的，可以根据软件配置用于不同的外设或作为GPIO。在开发时，需要仔细查阅数据手册中的引脚分配图，以确保正确的硬件连接。

温度范围与电源特性

STM32L431RCT6 的工作温度范围为**-40°C至85°C**，这使其适用于大多数工业和消费类应用。其供电电压范围为1.71V至3.6V，这使得它能够由多种电池类型直接供电。

总结

STM32L431RCT6 是一款功能强大、超低功耗、高度集成的微控制器，它集成了 ARM Cortex-M4F 核心、大容量的闪存和SRAM、丰富的模拟和数字外设、先进的电源管理系统以及完善的安全特性。它在性能、功耗、外设丰富度和易用性之间实现了完美的平衡，使其成为物联网设备、可穿戴设备、智能家居、工业控制以及医疗设备等领域的理想选择。其强大的生态系统支持进一步降低了开发门槛，使得开发者能够专注于应用创新。
