S9013与S9014三极管技术对比及选型指南

三极管作为电子电路的核心元件，其性能参数直接影响电路的稳定性与效率。在NPN型小功率三极管中，S9013与S9014因应用广泛而备受关注。本文从结构原理、电气参数、应用场景及选型策略四个维度展开深度分析，为工程师提供技术参考。

一、结构与工作原理的异同

1、半导体材料与掺杂工艺
S9013与S9014均采用硅基双极型晶体管结构，由发射区（N+型）、基区（P型）和集电区（N型）构成。发射区通过高浓度磷掺杂形成电子注入源，基区采用低浓度硼掺杂以控制载流子扩散效率，集电区通过中等浓度磷掺杂实现载流子收集。两者在掺杂浓度梯度设计上存在差异：S9013的基区宽度略宽于S9014，导致其电流放大系数（HFE）相对较低，但线性度更优。

2、载流子输运机制
当发射结正偏（VBE≈0.7V）、集电结反偏时，电子从发射区注入基区。S9013因基区较厚，电子在基区的复合概率增加，导致集电极电流IC与基极电流IB的比例（β值）稳定在64-300之间。而S9014的薄基区设计使电子更易到达集电区，β值范围达60-1000，但高β值区间（如D档400-1000）对基极电流波动更敏感。

3、封装形式与热设计

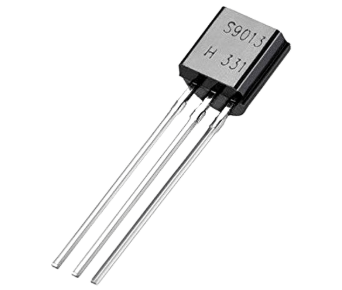

两者均提供TO-92直插与SOT-23贴片封装。TO-92封装的热阻（RθJA）为200℃/W，适用于功率耗散≤0.625W的场景；SOT-23封装通过缩短引脚长度将热阻降至150℃/W，适合高密度布局。需注意S9014的PCM（最大耗散功率）为0.4W，低于S9013的0.625W，在高温环境中需加强散热设计。

二、核心电气参数对比

1、电压耐受能力
S9013的集电极-发射极击穿电压（VCEO）为25V，集电极-基极击穿电压（VCBO）为45V，适用于低压电源管理电路。S9014的VCEO提升至45V，VCBO达50V，可承受更高反向电压，在工业控制等高压场景中更具优势。但两者的发射极-基极击穿电压（VEBO）均为5V，需避免基极过压。

2、电流承载特性
S9013的连续集电极电流（IC）为0.5A，峰值电流可达1A，适合驱动LED、继电器等中等功率负载。S9014的IC限制为0.1A，峰值电流0.2A，主要应用于微功耗信号放大。两者的基极电流（IB）安全范围均为0.01-0.05A，超出可能导致β值退化。

3、频率响应与噪声性能
S9013的特征频率（fT）为150MHz，在10kHz-1MHz频段内噪声系数（NF）≤2dB，适用于音频放大与射频前端。S9014的fT同样为150MHz，但高β值版本（如C档200-600）在高频段（>10MHz）可能因结电容增加导致相位裕度下降，需在电路设计中增加补偿网络。

4、温度稳定性
两者工作温度范围均为-55℃至+150℃，但S9013的β值温度系数为0.5%/℃，S9014为0.8%/℃，意味着后者在高温环境下β值波动更大。建议在设计时为S9014预留更大的偏置电流调整空间。

三、典型应用场景分析

1、音频放大电路
S9013因线性度好、失真度低（THD≤0.1%），常用于麦克风前置放大器与耳机驱动电路。例如，在共发射极放大器中，其电压增益可达20-40dB，带宽覆盖20Hz-20kHz。S9014虽增益更高，但高β值版本在低频段（<100Hz）易产生交越失真，需配合负反馈网络使用。

2、开关控制电路
作为数字信号驱动开关，S9013的饱和压降（VCE(sat)）为0.3V（IC=0.1A时），导通电阻（RDS(on)）为0.6Ω，适合驱动5V逻辑电路控制的12V负载。S9014的VCE(sat)为0.2V（IC=0.05A时），但最大负载电流仅0.1A，多用于3.3V系统驱动的微型电机或LED阵列。

3、电源管理模块
在低压差线性稳压器（LDO）中，S9013的压差电压（VDO）为0.8V，可实现5V至3.3V的稳压转换。S9014因PCM较低，通常用于1.8V至3.3V的微功耗稳压电路，其VDO为0.6V，但需搭配外部调整管处理大电流。

4、传感器信号调理
S9014的高输入阻抗（rπ≈1kΩ）使其适合连接高阻抗传感器（如热电偶）。在单电源供电的仪表放大器中，其共模抑制比（CMRR）可达60dB，能有效抑制工频干扰。而S9013因输入阻抗较低（rπ≈500Ω），需增加缓冲级以避免信号衰减。

四、选型策略与替代方案

1、关键参数匹配原则
（1）电压匹配：若电路工作电压＞25V，优先选择S9014；
（2）电流匹配：负载电流＞0.1A时选用S9013；
（3）增益匹配：需高增益（β＞300）时选择S9014的D档，但需验证稳定性；
（4）噪声匹配：对信噪比（SNR）要求＞60dB时，优先选用S9013。

2、替代器件分析
（1）S8050：作为NPN型中功率管（IC=1.5A），可替代S9013用于大电流场景，但fT仅100MHz，不适用于高频电路；
（2）2N3904：美国标准件，VCEO=40V，IC=0.2A，β值范围100-300，与S9014参数接近，但封装尺寸较大；
（3）MMBT3904：SOT-23封装的2N3904等效型号，可替代S9014的贴片版本，但价格较高。

3、成本与供应链优化
S9013的国内厂商报价约为0.02元/只（批量），S9014为0.03元/只。在消费电子领域，可通过替代方案降低成本：
（1）用S9013+外部电阻网络模拟高β值特性；
（2）在低压场景中，用CJ8550（PNP型）与S9013组成互补对管，替代S9014的PNP等效型号（如S9015）。

五、失效模式与可靠性设计

1、常见失效原因
（1）二次击穿：当VCE＞VCEO且IC＞ICM时，局部热点导致器件烧毁；
（2）热失控：散热不良引发β值上升，进一步加剧功耗；
（3）ESD损伤：人体模式静电＞2kV时可能破坏PN结。

2、可靠性提升措施
（1）降额使用：建议工作电流≤ICM的70%，功耗≤PCM的50%；
（2）布局优化：保持基极引线长度＜3mm以减少寄生电感；
（3）保护电路：在基极并联10kΩ电阻防止静电积累，在集电极串联0.5Ω电阻限制浪涌电流。

六、未来技术发展趋势

随着物联网与汽车电子的发展，三极管正向高集成度、低功耗方向演进。S9013与S9014的下一代产品可能集成以下特性：
（1）ESD保护二极管：将人体模式耐压提升至8kV；
（2）温度补偿电路：内置热敏电阻实现β值自动调整；
（3）高频优化结构：通过减少基区宽度将fT提升至300MHz。

结语
S9013与S9014的技术差异本质上是性能与成本的平衡。设计者需根据具体应用场景，在电压、电流、增益、噪声等参数间进行权衡。例如，在便携式音频设备中，S9013的线性度优势更明显；而在传感器接口电路中，S9014的高增益特性可简化外围电路设计。未来，随着材料科学与封装技术的进步，两者将在更多新兴领域展现应用价值。
