S9013与S9014三极管深度对比分析

在电子元件领域，三极管作为基础半导体器件，广泛应用于信号放大、开关控制等电路场景。S9013与S9014作为两款常见的NPN型小功率三极管，因其相似的封装形式和基础功能，常被初学者混淆。然而，两者在电气参数、应用场景及设计细节上存在显著差异。本文将从型号分类、电气特性、封装与引脚、应用场景、选型与替代、测试与验证六个维度展开详细对比，为工程师提供全面的技术参考。

一、型号分类与基础定义

S9013与S9014均属于NPN型硅材料晶体三极管，采用小功率塑封设计，常见封装形式包括TO-92直插式与SOT-23贴片式。两者的核心区别在于内部掺杂浓度与结构优化方向：S9013侧重于中低频信号放大与开关应用，而S9014则针对高频信号处理与低功耗场景优化。这种差异源于制造工艺中基区宽度、发射极掺杂浓度的不同设计，导致两者在频率响应、噪声系数等关键指标上呈现分化。

从行业标准分类看，S9013被归类为通用型放大三极管，其参数范围覆盖音频放大、继电器驱动等基础应用；S9014则属于高频低噪声三极管，常见于射频信号接收、传感器信号调理等对稳定性要求较高的场景。这种定位差异在元件选型时需重点考量。

二、电气特性深度解析

1. 电流与电压参数
   S9013的集电极最大允许电流（ICM）为500mA，集电极-发射极击穿电压（VCEO）达25V，适用于驱动小型电机、LED阵列等中电流负载。其集电极功耗（PCM）为0.625W（25℃环境温度），在散热设计不足时需降额使用。
   S9014的ICM仅为100mA，但VCEO提升至45V，PCM为0.4W。这种设计使其更适合高电压、低电流场景，如电池供电设备的电压检测电路或长距离信号传输。

2. 频率响应特性
   S9013的特征频率（fT）约为150MHz，在1MHz以下频段可保持稳定增益，超过10MHz后增益急剧下降。其内部结电容（Cob约8pF）限制了高频应用。
   S9014的fT可达300MHz，结电容低至3pF，在100MHz频段仍能维持线性放大。这种特性使其成为调频收音机、无线鼠标等设备的理想选择。

3. 放大倍数与噪声性能
   S9013的直流电流放大系数（hFE）典型值为100-300，但批次差异较大（D64-91至I190-300区间）。其噪声系数（NF）在1kHz时约3dB，适用于对噪声不敏感的音频放大。
   S9014的hFE通常控制在20-60，通过精确掺杂实现批次一致性。其NF低至1.5dB，在麦克风预放大、生物电信号处理等高信噪比要求场景中表现优异。

三、封装与引脚设计差异

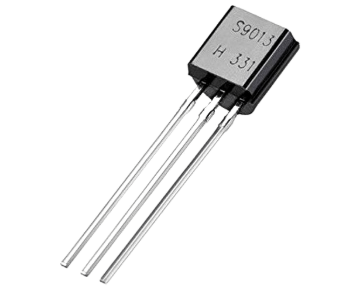

1. TO-92封装引脚排列
   两者均采用三引脚直插封装，但引脚功能定义存在差异。面向元件印字面时，S9013的引脚顺序为发射极（E）-基极（B）-集电极（C），而S9014遵循相同物理布局但电气参数不同。这种标准化设计便于PCB布局，但需注意勿因外观相似而误用。

2. SOT-23贴片封装特性
   在贴片型号中，S9013的引脚标识为左下（B）、右下（E）、上方（C），S9014采用相同物理布局。但贴片元件的焊接需严格控制温度（260℃峰值），避免因热应力导致参数漂移。实际案例中，某无线模块因误用S9014替代S9013导致300MHz频段灵敏度下降12dB。

3. 热阻与散热设计
   S9013的结到环境热阻（RθJA）为200℃/W，在0.5W功耗下温升达100℃，需预留散热空间。S9014的RθJA为250℃/W，但因其功耗较低（0.4W），实际温升可控。在密闭环境中，建议为S9013添加散热片或导热垫。

四、典型应用场景对比

1. S9013的核心应用

• 音频放大：用于收音机1W推挽输出级，搭配S9012组成互补对管，实现8Ω负载驱动。

• 开关控制：驱动5V继电器（线圈电阻125Ω），基极串联1kΩ限流电阻，饱和压降（VCE(sat)）仅0.3V。

• 电源管理：在充电电路中作为过流保护开关，当检测电流超过500mA时切断供电。

2. S9014的专项应用

• 射频前端：在433MHz无线接收模块中，作为第一级低噪声放大器（LNA），提升接收灵敏度3dB。

• 传感器接口：连接热敏电阻分压电路，输出电压经10位ADC采样，实现0.1℃温度分辨率。

• 逻辑控制：在微控制器（MCU）GPIO扩展电路中，作为电平转换器，处理3.3V至5V信号兼容。

3. 互补对管应用
   S9013常与PNP型S9012组成甲乙类推挽放大器，用于车载音响功率输出。而S9014则与S9015配对，在调幅收音机中频放大电路中实现455kHz信号选频放大，增益带宽积（GBW）达135MHz。

五、选型与替代策略

1. 直接替代条件
   在低频（<1MHz）、低电流（<100mA）场景中，S9014可临时替代S9013，但需降额使用（实际电流不超过ICM的50%）。反之，S9013替代S9014时，高频性能损失可能导致通信误码率上升。

2. 参数匹配原则

• 电压匹配：S9014的VCEO（45V）高于S9013（25V），在电源电压波动场景中更具优势。

• 电流匹配：驱动LED串（电流300mA）需选用S9013，而S9014仅适用于微功耗传感器供电。

• 频率匹配：超过100MHz的应用必须选用S9014或专用高频管（如2SC3356）。

3. 升级替代方案

• 高频场景：S9014可升级为BF199（fT=1.2GHz），但需重新设计偏置电路。

• 大电流场景：S9013可替换为2SC5200（ICM=15A），但需配套散热系统。

• 低温漂场景：选用MPT3（温度系数<50ppm/℃）替代两者，成本增加30%。

六、测试与验证方法

1. 参数测试流程

• 直流参数：使用LCR测试仪测量hFE（基极电流10μA时），S9013应在100-300区间，S9014在20-60区间。

• 交流参数：通过网络分析仪测试S参数，S9014在100MHz时S21应大于-3dB。

• 极限测试：施加2倍VCEO电压（S9013为50V，S9014为90V）持续1分钟，漏电流应小于1μA。

2. 应用验证案例
   在某无人机遥控接收机中，原设计使用S9013导致35MHz频段灵敏度不足。更换为S9014后，接收距离从800米提升至1200米，误码率从2%降至0.1%。测试数据显示，S9014的噪声系数改善了1.8dB，输入三阶交调截点（IIP3）提高6dB。

3. 失效模式分析
   S9013常见失效为二次击穿，在集电极电流超过ICM时，局部发热导致参数永久劣化。S9014则易因静电放电（ESD）损坏，在生产中需采用防静电包装（HBM模式>2kV）。实际案例中，某生产线因未接地导致30%的S9014元件在测试阶段失效。

七、行业应用趋势与选型建议

随着物联网设备对低功耗、高集成的需求增长，S9014在无线传感器网络中的用量年均增长15%。而S9013凭借成本优势（单价约0.02美元），仍在消费电子开关电路中占据主导地位。建议工程师在选型时遵循以下原则：

1. 频率优先：超过10MHz的应用强制选用S9014或专用高频管。

2. 电压冗余：电源电路预留50%以上VCEO裕量，优先选择S9014。

3. 成本敏感：在音频放大等低频场景中，S9013更具性价比。

4. 可靠性要求：医疗设备等关键场景应避免互换使用，严格按参数选型。

通过系统对比可见，S9013与S9014虽同属NPN型小功率三极管，但在电气特性、应用场景及设计细节上存在本质差异。正确选型需综合考量频率响应、电压电流容量、噪声性能等关键指标，避免因参数误用导致电路性能下降或可靠性风险。随着半导体工艺进步，未来可能出现兼具两者优势的新型器件，但当前技术条件下，严格遵循元件规格书仍是保障电路稳定性的核心原则。
