AD7124数据转换频率及相关特性深度解析

一、引言：高精度ADC在现代工业中的核心地位

在工业自动化、智能传感器、医疗电子等高精度测量领域，模数转换器（ADC）的性能直接决定了系统的测量精度与可靠性。AD7124系列作为ADI公司推出的高集成度、低功耗24位Σ-Δ型ADC，凭借其卓越的噪声控制、灵活的配置选项以及强大的诊断功能，成为工业过程控制、温度测量、压力传感等场景的首选方案。本文将围绕AD7124的数据转换频率展开全面解析，涵盖其工作原理、核心特性、应用场景及替代型号对比，为工程师提供从理论到实践的完整参考。

二、AD7124系列概述：从AD7124-4到AD7124-8的演进

AD7124系列包含AD7124-4与AD7124-8两个主要型号，二者在通道数、功耗模式及部分功能上存在差异，但共享相同的24位Σ-Δ型ADC核心架构。

• AD7124-4：支持4个差分输入或7个单端/伪差分输入，采用32引脚LFCSP或24引脚TSSOP封装，适用于空间受限的紧凑型设计。

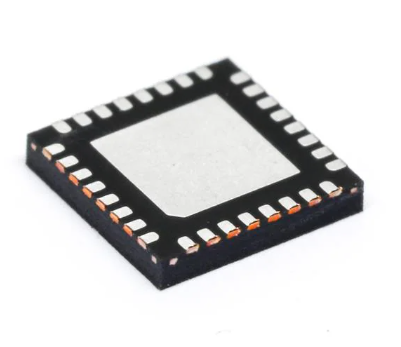

• AD7124-8：扩展至8个差分输入或15个单端/伪差分输入，仅提供32引脚LFCSP封装，针对多通道工业监测场景优化。

两款器件均集成可编程增益放大器（PGA）、精密基准电压源、激励电流源及诊断模块，显著简化外围电路设计，降低系统成本与开发周期。

三、AD7124数据转换频率的核心机制

3.1 Σ-Δ型ADC的过采样与噪声整形技术

AD7124采用Σ-Δ调制器实现高精度转换，其核心原理为：

1. 过采样：以远高于奈奎斯特频率的速率对输入信号采样，将量化噪声扩展至更宽频带。

2. 噪声整形：通过一阶或高阶Σ-Δ调制器将低频噪声推向高频段，配合数字滤波器进一步抑制带外噪声。

3. 降采样与滤波：调制器输出经数字滤波器（如Sinc3、Sinc4）降采样至目标输出数据速率（Output Data Rate, ODR），同时消除高频噪声。

AD7124的等效分辨率（Effective Number of Bits, ENOB）与ODR密切相关。在增益=1时，全功率模式下22位无噪声分辨率对应最大ODR为19.2kSPS，而低功耗模式下1.17SPS可实现20位以上有效分辨率。

3.2 输出数据速率（ODR）的配置范围

AD7124提供三种功耗模式，用户可根据应用需求灵活调整ODR与功耗平衡：

关键特性：

• 50/60Hz抑制：在25SPS时，AD7124可同时抑制工频干扰，适合电网环境下的精密测量。

• 单周期建立时间：在25SPS下，输出数据在单个采样周期内稳定，缩短系统响应时间。

• 滤波器选项：支持Sinc3、Sinc4及快速建立滤波器，用户可根据动态响应需求选择。

四、AD7124的核心优势：从低噪声到高集成度的全面突破

4.1 超低噪声与高分辨率

AD7124在全功率模式下实现23nV RMS噪声（增益=128），对应有效分辨率达22位以上。其噪声性能优于多数同类产品，例如：

• 与传统方案对比：传统RTD测量需外接仪放与ADC，引入额外噪声源；AD7124集成PGA与ADC，噪声路径优化，信噪比（SNR）提升10dB以上。

• 温度测量应用：配合PT100传感器，AD7124在0.1°C分辨率下仍可保持0.01°C的长期稳定性。

4.2 可编程增益与激励电流源

• PGA增益范围：1-128倍可调，支持直接输入微伏级信号（如热电偶、应变片输出），无需外部放大电路。

• 激励电流源：提供50/100/250/500/750/1000μA六档可调电流，适用于RTD、电阻式传感器的自激励测量。例如，在3线RTD配置中，通过AIN1与AIN6输出250μA恒流，消除引线电阻误差。

4.3 全面的诊断与安全功能

AD7124集成多项诊断模块，满足IEC 61508功能安全标准：

• CRC校验：对SPI通信数据与寄存器配置进行循环冗余校验，防止数据传输错误。

• 基准电压检测：实时监测内部基准电压漂移，确保转换精度。

• 开路检测：识别传感器断线故障，避免无效数据输出。

典型应用的失效模式影响和诊断分析（FMEDA）显示，AD7124的安全故障失效比率（SFF）超过90%，适用于SIL2级安全系统。

五、AD7124引脚功能与硬件设计指南

5.1 关键引脚定义与配置

以AD7124-8为例，其32引脚LFCSP封装包含以下核心功能引脚：

• 模拟输入：AIN0-AIN7（差分输入正端），AIN8-AIN15（差分输入负端），支持伪差分模式。

• 激励电流源：IOUT0（AIN6）与IOUT1（AIN1），可独立配置为50-1000μA。

• 基准电压：REFIN+/REFIN-连接内部或外部基准源，漂移低至10ppm/°C。

• 数字接口：SPI兼容接口（SCLK、DIN、DOUT、CS），支持最高20MHz时钟频率。

5.2 硬件设计实践：3线RTD测量电路

在工业温度测量中，AD7124-4的3线RTD配置可消除引线电阻误差：

1. 激励电流配置：将AIN1（IOUT1）与AIN6（IOUT0）设为250μA，分别连接RTD的1脚与3脚。

2. 电压检测：AIN4与AIN5连接RTD的2脚与3脚，测量差分电压V_RTD。

3. 参考电阻选择：通过R64设置参考电压V_REF=I_OUT×R_REF，确保V_RTD在ADC输入范围内。

此配置下，AD7124的PGA增益设为32，ODR为25SPS，实现0.01°C分辨率与0.1s响应时间。

六、AD7124的典型应用场景与行业案例

6.1 工业过程控制：多通道压力监测

在化工生产中，AD7124-8可同时连接8个压力传感器，通过以下特性优化系统性能：

• 多通道同步采样：避免通道间相位差，确保动态压力信号的准确性。

• 低功耗设计：在电池供电的无线传感器网络中，低功耗模式（255μA）可延长设备续航至5年以上。

• 诊断覆盖：实时检测传感器断线或短路故障，触发报警机制。

6.2 医疗电子：便携式血糖仪

AD7124-4的高精度与小封装（24引脚TSSOP）适用于便携式医疗设备：

• 微电流检测：配合酶电极，测量纳安级生物电流信号。

• 低噪声特性：在增益=128时，0.3μV RMS噪声确保血糖浓度测量误差小于2%。

• 单电源供电：2.7V-3.6V模拟电源与1.8V数字电源兼容便携式设备电池。

七、AD7124的替代型号对比与选型建议

7.1 国产替代方案：恒芯微HCT6931

HCT6931为AD7124-4的P2P兼容替代品，核心参数对比如下：

HCT6931在基准漂移与激励电流范围上优于原厂型号，适用于对长期稳定性要求严苛的场景。

7.2 竞品分析：瑞盟科技MS5194

MS5194为6通道24位ADC，集成50/60Hz陷波与内部振荡器，核心差异包括：

• 通道数：6通道（AD7124-4为4通道，AD7124-8为8通道）。

• 陷波功能：MS5194内置硬件陷波器，无需软件配置即可抑制工频干扰。

• 成本：MS5194价格较AD7124-4低15%，适用于成本敏感型应用。

八、结论：AD7124——高精度测量的未来之选

AD7124系列通过集成PGA、基准电压源与激励电流源，重新定义了高精度ADC的设计范式。其灵活的ODR配置、超低噪声性能及全面的诊断功能，使其成为工业自动化、医疗电子与智能传感领域的标杆产品。随着国产替代方案的成熟，工程师可在保持性能的同时优化成本与供应链安全性。未来，随着物联网与工业4.0的推进，AD7124的低功耗与高集成度优势将进一步凸显，持续推动高精度测量技术的边界。
