AD7124-8BCPZ模数转换器深度解析

一、产品概述与行业定位

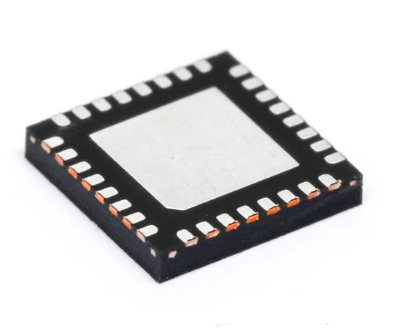

AD7124-8BCPZ是Analog Devices（亚德诺半导体）推出的一款8通道、24位Σ-Δ型模数转换器（ADC），专为高精度工业测量与医疗监测领域设计。其核心优势在于低噪声、低功耗与高集成度，能够直接处理微弱传感器信号（如μV级电压），无需外部前置放大器或精密基准源。该器件采用32引脚LFCSP封装，工作温度范围覆盖-40℃至+125℃，支持单电源（2.7V-3.6V）或双电源（±1.8V）供电，典型功耗仅174μW（待机模式5μA），是电池供电设备与远程监测系统的理想选择。

行业应用场景

1. 工业过程控制：温度、压力、流量传感器信号采集

2. 医疗设备：心电图（ECG）、脑电图（EEG）生物电信号监测

3. 智能能源管理：电能表电压/电流计量

4. 环境监测：气象站温湿度、气压数据采集

5. 可穿戴设备：心率、血氧饱和度连续监测

二、核心工作原理：Σ-Δ调制与数字滤波

AD7124-8BCPZ采用过采样Σ-Δ调制技术，通过高频采样（最高19.2kSPS）将模拟信号转换为1位数据流，再经数字滤波器降采样至目标速率（如25SPS）。这一过程将量化噪声推向高频段，配合可编程增益放大器（PGA）与数字滤波器，实现24位无失码分辨率与动态范围优化。

关键技术参数

• 有效分辨率：22位（增益=1时）

• 噪声性能：

• 低功耗模式：24nV rms（1.17SPS，增益=128）

• 全功率模式：23nV rms（9.4SPS，增益=128）

• 50/60Hz抑制：25SPS下同时抑制工频干扰，抑制比>80dB

• 输出数据速率：1.17SPS至19.2kSPS可调

数字滤波器配置

提供Sinc3、Sinc4、快速稳定（Fast Settling）三种滤波模式，用户可通过寄存器配置平衡建立时间与噪声性能。例如，在温度测量场景中，Sinc4滤波器可实现0.0005℃分辨率，而快速稳定模式适用于动态压力监测。

三、功能模块详解

1. 多通道输入架构

支持8路差分输入或15路伪差分输入，通道间隔离度达120dB。通过交叉点多路复用器，可灵活分配传感器信号至任意通道，例如：

• 配置A：AIN0/AIN1接RTD温度传感器，AIN2/AIN3接压力传感器

• 配置B：AIN4-AIN7用于桥式应变计测量，启用内部偏置电压（AVDD/2）

2. 可编程增益放大器（PGA）

提供1至128倍增益，支持轨到轨输入（增益>1时）。典型应用场景：

• 微弱信号检测：增益=128时，可直接输入20μV满量程信号

• 传感器匹配：通过增益调整补偿不同灵敏度传感器（如3-wire RTD与4-wire RTD混用）

3. 集成基准电压源与激励电流

• 内部基准：2.5V低漂移（±5ppm/℃）带隙基准源

• 外部基准：支持差分输入（0.1V至AVDD），内部缓冲器降低负载效应

• 激励电流源：提供50μA至1mA可编程电流，用于RTD自热补偿或电阻式传感器激励

4. 诊断与保护功能

• 循环冗余校验（CRC）：检测通信数据错误

• 信号链检查：监测PGA、基准源、ADC核心状态

• 开路检测：通过注入测试电流识别传感器断线故障

• ESD保护：4kV人体模型（HBM）静电放电耐受能力

四、引脚功能与硬件设计指南

引脚分布与功能

硬件设计要点

1. 电源去耦：在AVDD/DVDD引脚旁放置0.1μF与10μF陶瓷电容，抑制电源噪声

2. 模拟输入保护：串联10Ω电阻限制瞬态电流，并联TVS二极管防静电

3. 时钟配置：内部时钟精度±2%，外部时钟（最高32MHz）可提升输出数据速率

4. 布局优化：模拟信号走线长度<50mm，避免与数字信号交叉

五、典型应用案例分析

案例1：三线制RTD温度测量系统

系统配置：

• AIN0/AIN1接PT100 RTD传感器

• 启用内部2.5V基准源与100μA激励电流

• PGA增益=32，输出数据速率=25SPS

• 采用Sinc4滤波器，噪声带宽=0.12Hz

性能指标：

• 温度分辨率：0.0005℃（16位有效）

• 长期稳定性：±0.01℃/年（基于0.005℃/℃基准漂移）

• 响应时间：<100ms（90%步进响应）

案例2：医疗级ECG信号采集

系统配置：

• AIN2/AIN3接右臂-左腿电极，AIN4/AIN5接左臂-左腿电极

• PGA增益=128，输出数据速率=500SPS

• 启用50/60Hz抑制与快速稳定滤波器

• 诊断功能：CRC校验+信号链监测

性能指标：

• 输入参考噪声：0.3μV rms（0.05Hz-150Hz带宽）

• 共模抑制比（CMRR）：>120dB（50Hz）

• 动态范围：±5mV（满足ECG信号幅度要求）

六、替代型号对比与选型建议

可替代型号列表

选型决策树

1. 低功耗优先：AD7124-8（174μW） vs AD7793（400μW）

2. 集成度要求：AD7124-8（内置PGA/基准/激励源） vs ADS1256（需外部元件）

3. 通道数需求：AD7124-8（8差分） vs LTC2499（16单端）

4. 成本敏感场景：AD7124-8（单价15−20）vsMAX11270（25-30）

七、未来技术演进方向

1. AIoT融合：集成机器学习内核，实现传感器数据实时异常检测

2. 超低功耗：目标功耗<50μW，支持太阳能供电的远程监测节点

3. 功能安全认证：通过ISO 26262 ASIL-D与IEC 61508 SIL3认证

4. 多模通信：支持LoRaWAN与NB-IoT无线传输，简化物联网部署

八、总结与行业展望

AD7124-8BCPZ凭借其24位高精度、8通道灵活配置与μW级功耗，已成为工业自动化与医疗电子领域的标杆产品。随着智能制造与智慧医疗的快速发展，该器件在预测性维护、可穿戴健康监测等新兴场景中的应用将持续扩展。设计人员需重点关注其诊断功能配置与多传感器同步采样能力，以充分发挥其技术优势。未来，随着第三代半导体工艺的引入，AD7124系列有望在噪声性能与集成度方面实现进一步突破，推动高精度测量技术向更广泛的领域渗透。
