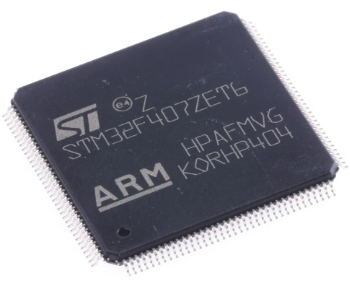

stm32f407zet6的参数

　　STM32F407ZET6 是 STM32F4 系列中一款高性能的微控制器，基于 ARM Cortex-M4 内核，主频最高可达 168 MHz，适用于多种复杂应用。以下是 STM32F407ZET6 的一些关键参数：

　　1. 处理器核心

　　核心架构：ARM Cortex-M4

　　最大工作频率：168 MHz

　　浮点单元：支持硬件浮点运算，遵循 IEEE 754 标准，增强浮点计算能力。

　　指令集：Thumb-2 指令集，提供更高效的代码执行。

　　内核特性：内置 16 位和 32 位的乘法器，支持延迟分支执行。

　　2. 存储器

　　闪存：512KB Flash 存储，用于存储程序代码和常量。

　　SRAM：196KB SRAM，支持快速存取数据。

　　外部存储器接口：支持外部 SDRAM、NOR Flash 和 NAND Flash 连接，适应不同的存储需求。

　　3. 外设和接口

　　数字 I/O 引脚：提供高达 114 个 I/O 引脚，支持多种功能。

　　通信接口：

　　3 个 SPI（串行外设接口），支持高速数据传输。

　　3 个 I2C（串行接口），支持多主机通信。

　　4 个 UART（通用异步收发器），用于串行通信。

　　1 个 CAN 总线接口，支持汽车、工业控制等领域。

　　1 个 USB OTG（On-The-Go），支持主机和设备模式。

　　10/100 Mbps 以太网接口，支持网络连接。

　　定时器：7 个 16 位和 32 位定时器，包括 PWM 输出，适用于复杂的控制任务。

　　模拟接口：

　　3 个 12 位 ADC（模数转换器），每个最大采样率可达到 2.4 MSPS，适用于传感器数据采集。

　　2 个 12 位 DAC（数模转换器），用于生成模拟信号。

　　PWM 输出：支持多达 17 个 PWM 输出，可用于电机控制、光源调光等应用。

　　4. 电源和功耗

　　工作电压：2.0V 到 3.6V，支持广泛的电压范围。

　　低功耗模式：包括睡眠模式、待机模式和停止模式，适应不同的应用场景，节省能源。

　　功耗管理：具有内置的低功耗特性，在低负载情况下，能够显著降低功耗。

　　5. 其他特性

　　内部时钟源：提供 8 MHz 和 32.768 kHz 的内部 RC 振荡器，可用于低功耗时钟源。

　　硬件加密：内置硬件加密引擎，包括 AES、哈希算法和随机数生成器，增强安全性。

　　温度范围：工作温度范围为 -40℃ 到 +85℃，适合各种工业应用。

　　6. 开发工具支持

　　调试接口：支持 JTAG 和 SWD（串行线调试）接口，用于程序调试和开发。

　　开发环境：支持 STM32CubeMX、IAR Embedded Workbench、Keil MDK 等开发工具，方便开发者进行硬件配置和软件编程。

　　RTOS 支持：支持多种实时操作系统（RTOS），如 FreeRTOS，帮助开发者实现多任务并行处理。

　　7. 封装类型

　　封装形式：LQFP（Low-profile Quad Flat Package），提供 100 引脚和 144 引脚两种规格，适应不同的板级空间需求。

　　应用领域：

　　STM32F407ZET6 的高性能和丰富的外设使其广泛应用于工业自动化、智能家居、消费电子、汽车电子、医疗设备、机器人等领域。

　　STM32F407ZET6 是一款功能强大、性能优越的微控制器，适合用于对计算能力和多任务处理有较高要求的应用。

　　stm32f407zet6的工作原理

　　STM32F407ZET6 采用 ARM Cortex-M4 内核，并结合强大的硬件功能和外设，支持高效的嵌入式开发。其工作原理可分为处理器核心、存储器、外设接口以及电源管理等几个方面。以下是 STM32F407ZET6 的工作原理详细介绍：

　　1. 处理器核心（Cortex-M4）

　　STM32F407ZET6 基于 ARM Cortex-M4 内核，这是一款高性能的 32 位 RISC 架构处理器，专为嵌入式应用设计。Cortex-M4 核心的主频最高可达 168 MHz，能够执行高效的指令集。其内置的浮点单元（FPU）提供硬件级别的浮点运算，支持 IEEE 754 标准的单精度浮点数运算，使得处理浮点数据时更为高效。

　　Cortex-M4 内核具有丰富的特性，包括内置 16 位和 32 位乘法器、数据预取和流水线机制，能够大大提升处理效率。此外，Cortex-M4 支持 Thumb-2 指令集，通过更小的代码体积提高执行效率。

　　2. 存储器系统

　　STM32F407ZET6 配备了 512 KB 的闪存（Flash），用于存储程序代码和常量数据。由于该芯片具有高速的存储访问特性，它能够在较高的主频下稳定工作。闪存与 196 KB 的 SRAM 配合，提供了足够的存储空间以支持数据缓冲、缓存和实时操作。存储器系统通过 AHB 总线与 ARM Cortex-M4 处理器核心连接，从而保证了数据传输的高速性和稳定性。

　　3. 外设接口

　　STM32F407ZET6 集成了丰富的外设接口，能够支持各种应用需求。包括：

　　通信接口：通过多个 SPI、I2C、UART、CAN 总线和 USB OTG，STM32F407ZET6 能够与其他外部设备进行数据交换。通信接口的高效性和灵活性使得该微控制器在物联网、工业控制、智能家居等领域得到广泛应用。

　　模拟功能：包括多个 12 位 ADC 和 DAC，STM32F407ZET6 支持模拟信号的转换，用于传感器数据采集、音频处理等。

　　定时器和 PWM 输出：内置的定时器支持多种工作模式，能够精确控制时间和执行定时任务，同时提供 PWM 输出信号，用于电机控制和其他高精度控制任务。

　　4. 电源管理与低功耗模式

　　STM32F407ZET6 提供多种工作模式，如普通模式、待机模式、停止模式等，能够根据不同的应用场景调节功耗。在待机模式下，微控制器可保持最低功耗状态，而在需要高性能时，能够切换至高速运行模式。其工作电压范围为 2.0V 到 3.6V，适应不同的电源需求。

　　5. 硬件加密与安全性

　　STM32F407ZET6 配备了内置的硬件加密引擎，包括 AES（高级加密标准）、哈希算法、随机数生成器等，能够保护敏感数据的安全性。这些硬件功能使得 STM32F407ZET6 能够适用于涉及数据保护和加密的应用场景。

　　6. 系统总线和接口工作原理

　　STM32F407ZET6 内部使用高级 AHB 总线和 APB 总线连接不同的外设。通过 AHB 总线，高速外设（如闪存、SDRAM）可以与处理器高效通信。而 APB 总线则连接低速外设（如 UART、I2C、SPI），使得每个外设根据其需求得到适当的带宽支持。

　　STM32F407ZET6 工作原理的核心在于其强大的 ARM Cortex-M4 处理器、高速的存储器访问、丰富的外设接口及高效的电源管理。通过合理调度这些硬件资源，STM32F407ZET6 能够处理复杂的控制任务，并适应多种嵌入式应用的需求。无论是高速数据处理、实时控制，还是低功耗应用，STM32F407ZET6 都能提供稳定且高效的性能。

　　stm32f407zet6的作用

　　STM32F407ZET6 是一款高性能的 32 位微控制器，基于 ARM Cortex-M4 核心，广泛应用于各种嵌入式系统和工业控制领域。它的作用主要体现在以下几个方面：

　　1. 嵌入式应用的核心处理单元

　　STM32F407ZET6 的核心是 ARM Cortex-M4 处理器，主频可达到 168 MHz，提供了强大的计算性能。这使得 STM32F407ZET6 可以作为各种嵌入式应用中的核心处理单元，承担数据处理、控制任务、信号处理等功能。其浮点单元（FPU）能够高效地处理浮点运算，适用于对精度要求较高的应用，如音频处理、图像处理等。

　　2. 工业自动化与控制

　　STM32F407ZET6 的高速性能和丰富的外设使其成为工业自动化系统中的理想选择。它具有多个定时器、PWM 输出、模拟输入（ADC）和输出（DAC），可用于电机控制、传感器数据采集、实时监控等任务。工业现场的设备和系统通常需要精确的控制和数据采集，而 STM32F407ZET6 提供了所需的硬件资源，确保了系统的高效运行。

　　3. 通信协议和联网应用

　　STM32F407ZET6 集成了多种通信接口，如 UART、SPI、I2C、CAN 总线和 USB OTG 接口，使其能够与其他设备进行数据交换，支持工业设备、物联网设备以及各种外部硬件的连接。其内置的以太网接口使得它能够直接连接到网络，实现远程监控和控制，这对于工业控制、智能家居、远程监控系统等应用至关重要。

　　4. 音视频处理

　　由于 STM32F407ZET6 的 ARM Cortex-M4 核心具有较高的运算能力，并且支持浮点数计算，它在音视频处理方面也有广泛应用。它能够处理音频解码、信号处理和图像渲染等任务。例如，在数字音频播放器、智能音响和视频监控系统中，STM32F407ZET6 可作为音视频处理的核心，处理传感器数据、控制输出或进行图像显示。

　　5. 低功耗应用

　　STM32F407ZET6 提供多种低功耗模式，包括睡眠模式、待机模式和停止模式。这些特性使得它在电池驱动的设备中尤为重要。通过合理选择工作模式，可以大幅度降低功耗，从而延长设备的使用寿命。应用场景包括智能手表、便携式医疗设备、环境监测传感器等。

　　6. 安全与加密

　　STM32F407ZET6 内置了硬件加密功能，包括 AES 加密、哈希算法和随机数生成器，提供了更高的数据安全性。这对于需要保护敏感数据的应用，如智能卡、支付终端、通信加密等至关重要。

　　7. 教育与原型开发

　　由于 STM32F407ZET6 提供了丰富的外设和灵活的开发支持，它也被广泛应用于嵌入式系统教育和原型开发。开发者和学生可以通过 STM32F407ZET6 学习嵌入式系统的设计，快速实现各种控制和通信功能。此外，STMicroelectronics 提供的 STM32CubeMX 工具和其他开发环境，也帮助开发者轻松进行硬件配置和软件编程。

　　STM32F407ZET6 的作用非常广泛，涵盖了从工业控制、物联网到音视频处理、低功耗应用等多个领域。它的高性能、丰富的外设和低功耗特性使其成为嵌入式系统中极具竞争力的微控制器，能够满足多种复杂应用的需求。无论是在工业自动化、通信系统还是智能设备中，STM32F407ZET6 都发挥着至关重要的作用。

　　stm32f407zet6的特点

　　STM32F407ZET6 是一款基于 ARM Cortex-M4 内核的高性能微控制器，具有多个显著的特点，使其在嵌入式系统中广受欢迎。以下是该芯片的一些主要特点：

　　1. 高性能 ARM Cortex-M4 处理器

　　STM32F407ZET6 采用 ARM Cortex-M4 内核，主频最高可达 168 MHz。Cortex-M4 核心具有高效的指令集，支持硬件浮点运算单元（FPU），能够进行单精度浮点计算。这使得 STM32F407ZET6 在处理复杂算法和高精度任务（如信号处理、音频/视频解码等）时具有显著的性能优势。

　　2. 丰富的外设接口

　　STM32F407ZET6 提供了多达 114 个引脚，集成了丰富的外设接口，满足各种嵌入式应用需求：

　　通信接口：支持多种标准通信协议，包括 3 个 SPI、3 个 I2C、4 个 UART、1 个 CAN 总线接口和 1 个 USB OTG 接口。这些接口使得 STM32F407ZET6 能够轻松与其他设备进行数据交换，适用于物联网、工业自动化等多种场景。

　　模拟接口：集成了 3 个 12 位 ADC 和 2 个 12 位 DAC，用于模拟信号的转换和输出，适合传感器数据采集和音频信号处理等应用。

　　定时器与 PWM 输出：提供多个 16 位和 32 位定时器，以及多达 17 个 PWM 输出引脚，适用于电机控制、自动化控制和精确计时等任务。

　　3. 大容量存储器

　　STM32F407ZET6 配备了 512 KB 的 Flash 存储器和 196 KB 的 SRAM，提供充足的存储空间，满足复杂应用和大数据量处理的需求。这使得它适用于各种嵌入式系统，从简单的传感器控制到复杂的实时数据处理。

　　4. 强大的浮点计算能力

　　STM32F407ZET6 内建硬件浮点单元（FPU），支持 IEEE 754 单精度浮点运算。这一特性对于需要高精度数学计算的应用至关重要，如数字信号处理、音视频解码和传感器数据处理等。

　　5. 低功耗设计

　　STM32F407ZET6 具有多个低功耗模式，包括待机模式、停止模式和睡眠模式，可以根据应用需求调节功耗，从而延长电池寿命或降低能量消耗。它的工作电压范围从 2.0V 到 3.6V，支持灵活的电源管理，适合对功耗有严格要求的嵌入式设备。

　　6. 高集成度与多种安全特性

　　STM32F407ZET6 集成了多种安全特性，包括硬件加密引擎（如 AES）、哈希算法和随机数生成器。这些特性提高了设备的数据安全性，广泛应用于支付终端、智能卡、通信加密等安全敏感的应用场景。

　　7. 灵活的开发支持

　　STM32F407ZET6 提供了强大的开发支持，包括 STMicroelectronics 提供的 STM32CubeMX 工具、ST-Link 调试器和多种开发环境（如 Keil、IAR、TrueSTUDIO）。这些工具帮助开发者快速配置硬件、生成初始化代码、进行调试，并简化了开发流程。此外，STM32F407ZET6 还支持多种实时操作系统（RTOS），如 FreeRTOS，适用于多任务并行处理的应用。

　　8. 高集成度与外部接口支持

　　STM32F407ZET6 支持外部存储器接口，如 SDRAM 和 NOR/NAND Flash，用于扩展存储。它的内置以太网接口使其能够直接与网络连接，适合联网应用，进一步增强了其在工业自动化、物联网和智能家居中的应用潜力。

　　STM32F407ZET6 的特点使其成为一个高效能、低功耗且高度集成的微控制器，广泛应用于工业控制、物联网、智能家居、音视频处理等多种领域。其强大的计算能力、丰富的外设接口、低功耗设计和灵活的开发支持，使得它成为开发嵌入式系统的理想选择。

　　stm32f407zet6的应用

　　STM32F407ZET6 作为一款高性能的 32 位微控制器，广泛应用于各种嵌入式系统和工业控制领域。其强大的计算能力、丰富的外设接口、低功耗特性和高集成度使其在多个行业中得到了广泛应用。以下是 STM32F407ZET6 的一些典型应用场景：

　　1. 工业自动化与控制

　　STM32F407ZET6 在工业自动化领域具有重要应用，特别是用于控制和监控系统。该芯片具备多达 7 个定时器、多个 PWM 输出和高精度的 ADC 和 DAC 转换器，可以精确控制电机、执行器等设备。通过其丰富的通信接口（如 CAN 总线、Ethernet、SPI、UART 等），它能够与其他设备进行实时数据交换。在生产线自动化、机器人控制、传感器监测和环境控制等工业应用中，STM32F407ZET6 提供了稳定、实时的控制能力。

　　2. 物联网 (IoT) 设备

　　STM32F407ZET6 的网络通信功能使其成为物联网设备的理想选择。它内置的以太网接口和 USB OTG、CAN 总线等通信接口，可以轻松地连接到网络，实现远程控制、监控和数据采集。借助其低功耗模式，STM32F407ZET6 可以用于便于远程管理的物联网设备，如智能家居、环境监测、智能农业和智能城市等应用中。例如，STM32F407ZET6 可以用于温湿度监测、智能门锁、智能灯光控制等 IoT 设备中，支持远程操作和数据收集。

　　3. 消费电子

　　在消费电子领域，STM32F407ZET6 被广泛应用于智能音响、智能电视、数字相框、智能家电等设备中。其强大的处理能力和支持音频/视频解码的能力，使其能够高效地处理音视频数据，提供优质的用户体验。此外，STM32F407ZET6 提供的丰富 I/O 接口支持各种传感器和外部硬件连接，使其能够与其他设备进行交互。由于其低功耗特性，它也适用于电池驱动的便携设备，如便携音响和手持设备。

　　4. 汽车电子

　　STM32F407ZET6 还广泛应用于汽车电子领域，特别是在车载控制系统中。它的 CAN 总线接口使其能够与车辆的其他电子单元进行高效的通信，支持车载信息娱乐系统、车载导航、车辆诊断、车身控制等应用。在自动驾驶、智能停车、车联网等新兴汽车技术中，STM32F407ZET6 也发挥着重要作用，提供实时控制和信息处理功能。

　　5. 医疗设备

　　STM32F407ZET6 的高精度模拟接口和实时计算能力使其成为医疗设备中的核心组件。它可以用于各种便携式医疗设备，如血糖仪、心率监测仪、智能药盒、便携式 ECG 设备等。通过内置的 ADC，STM32F407ZET6 能够精确采集生物电信号或传感器数据，并通过其多种通信接口将数据传输到医疗云平台或医生终端进行处理。其低功耗模式使其非常适合长时间的电池供电应用。

　　6. 音视频处理

　　STM32F407ZET6 由于其高性能的 ARM Cortex-M4 核心和浮点单元，广泛应用于音视频处理领域。其支持实时音频解码、音频输出控制、图像显示处理等功能，适用于数字音频播放器、音频增强设备、视频监控系统等应用。在音频应用中，STM32F407ZET6 可用于高质量的音频播放和声音处理，广泛应用于消费电子、智能音响以及语音识别系统。

　　7. 教育与原型开发

　　STM32F407ZET6 由于其高性能和多样的外设接口，也被广泛应用于嵌入式系统的教育和原型开发中。开发者可以使用 STM32F407ZET6 快速实现各种控制和通信功能，学习嵌入式系统设计的基本原理，并通过 STM32CubeMX 等开发工具进行硬件配置和软件编程。对于嵌入式开发人员来说，STM32F407ZET6 是一个理想的开发平台。

　　STM32F407ZET6 由于其强大的计算性能、丰富的外设支持、低功耗设计以及灵活的开发支持，广泛应用于工业自动化、物联网、消费电子、汽车电子、医疗设备和音视频处理等多个领域。其多功能和高集成度使其成为嵌入式系统中的理想选择，满足了各类应用对性能、功耗、可靠性和成本的综合需求。

　　stm32f407zet6能替代哪些型号

　　STM32F407ZET6 的详细型号

　　STM32F407ZET6 是 STM32F4 系列微控制器中的一款，采用 ARM Cortex-M4 内核，具备高性能、低功耗以及丰富的外设接口。STM32F407ZET6 属于 STM32F407 这个系列，并且在该系列中有不同的型号，提供不同的存储、引脚数目和外设功能。

　　在 STM32F407 系列中，常见的几个型号包括：

　　STM32F407VET6

　　内核：ARM Cortex-M4

　　闪存：512KB

　　SRAM：192KB

　　引脚数：100 引脚

　　主要特性：与 STM32F407ZET6 相似，适用于需要中等数量 I/O 引脚和存储的应用。

　　STM32F407ZET6

　　内核：ARM Cortex-M4

　　闪存：512KB

　　SRAM：196KB

　　引脚数：144 引脚

　　主要特性：这是 STM32F407 系列中的高端型号，提供更多的 I/O 引脚和外设接口，适用于需要高引脚数的应用场景。

　　STM32F407RET6

　　内核：ARM Cortex-M4

　　闪存：512KB

　　SRAM：128KB

　　引脚数：100 引脚

　　主要特性：相比 STM32F407ZET6，SRAM 更少，适用于存储需求相对较小的应用。

　　STM32F407VGT6

　　内核：ARM Cortex-M4

　　闪存：512KB

　　SRAM：192KB

　　引脚数：100 引脚

　　主要特性：该型号的 SRAM 配置与 STM32F407VET6 相似，但具有不同的 I/O 和外设配置。

　　STM32F407CGT6

　　内核：ARM Cortex-M4

　　闪存：256KB

　　SRAM：64KB

　　引脚数：64 引脚

　　主要特性：STM32F407CGT6 是 STM32F407 系列中的较小型号，适用于对存储需求较低且空间有限的应用。

　　STM32F407ZET6 能替代的型号

　　STM32F407ZET6 是一款高性能微控制器，其丰富的外设接口和强大的处理能力使其能够替代许多同类产品，特别是在 STM32F4 系列中。下面列出了一些与 STM32F407ZET6 具有相似特性的型号，这些型号在应用上可以互相替代。

　　1. STM32F407VET6

　　STM32F407VET6 是与 STM32F407ZET6 非常相似的一款微控制器，它们都基于 ARM Cortex-M4 内核，具有相同的闪存和非常接近的 SRAM 配置。两者的最大区别在于引脚数目，STM32F407VET6 为 100 引脚，而 STM32F407ZET6 为 144 引脚。对于那些对引脚数量没有严格要求的应用，STM32F407VET6 可以作为 STM32F407ZET6 的替代品。两者的外设接口、性能和功耗特性基本相同，因此在大多数情况下可以互换使用。

　　2. STM32F407RET6

　　STM32F407RET6 是 STM32F407 系列中的另一个型号，具有 100 个引脚和较少的 SRAM（128KB）。与 STM32F407ZET6 相比，它的 SRAM 较小，但在其他方面性能相似。对于需要更少内存存储或受空间限制的应用，STM32F407RET6 可以替代 STM32F407ZET6。在某些中小型嵌入式系统中，STM32F407RET6 可以完全胜任，与 STM32F407ZET6 相比，其功耗略低，但两者的核心性能是相同的。

　　3. STM32F407VGT6

　　STM32F407VGT6 在闪存和 SRAM 配置上与 STM32F407ZET6 非常接近，二者都具有 512KB 的 Flash 存储和 192KB 的 SRAM。它们的最大区别在于引脚数目，STM32F407VGT6 只有 100 个引脚，因此在引脚数上限制了它的应用场景。如果应用中对 I/O 引脚数没有特别高的要求，STM32F407VGT6 可以作为 STM32F407ZET6 的替代选择。

　　4. STM32F407ZG

　　STM32F407ZG 也是基于 ARM Cortex-M4 内核的微控制器，提供了 512KB 的 Flash 存储和 196KB 的 SRAM。其引脚数量与 STM32F407ZET6 相同（144 引脚），因此它可以作为 STM32F407ZET6 的直接替代品。两者的性能相似，适用于需要更多 I/O 引脚的应用场景。STM32F407ZG 的差异主要体现在某些外设的配置和特性上，但在大多数嵌入式应用中，可以互换使用。

　　5. STM32F429ZIT6

　　尽管 STM32F429ZIT6 属于 STM32F4 系列中的更高端型号，它依然可以作为 STM32F407ZET6 的替代品，特别是在需要更高性能的应用中。STM32F429ZIT6 基于 ARM Cortex-M4 内核，提供更高的时钟频率（最大 180 MHz）和更多的存储空间（最大 2MB 的 Flash 和 256KB 的 SRAM）。虽然 STM32F429ZIT6 在性能上优于 STM32F407ZET6，但它依然属于 STM32F4 系列，因此两者在外设接口和电源管理方面非常相似。如果应用中对性能有更高的要求，STM32F429ZIT6 可以作为一种替代方案。

　　6. STM32F303RE

　　STM32F303RE 属于 STM32F3 系列，基于 ARM Cortex-M4 核心，提供较低的性能但具有类似的外设配置。与 STM32F407ZET6 相比，STM32F303RE 的时钟频率较低（72 MHz），并且闪存和 SRAM 容量较小（256KB Flash 和 40KB SRAM）。尽管如此，STM32F303RE 的低功耗特性和相对较低的成本，使其在某些功耗敏感或成本限制的应用中，可以作为 STM32F407ZET6 的替代选项。

　　总结

　　STM32F407ZET6 是一款非常强大的微控制器，广泛应用于工业控制、物联网、消费电子等领域。它具有丰富的外设接口、高性能的 ARM Cortex-M4 内核和大容量的存储器，适用于许多复杂的嵌入式应用。

　　在 STM32F4 系列中，STM32F407ZET6 可以与 STM32F407VET6、STM32F407RET6、STM32F407VGT6 等型号互相替代，具体替代方案依据引脚数、内存容量以及外设需求的差异。此外，类似 STM32F429ZIT6 和 STM32F303RE 等型号也能在特定的应用场景中替代 STM32F407ZET6，尤其是在对性能、功耗或成本有不同要求的情况下。总的来说，STM32F407ZET6 是一款灵活且功能丰富的微控制器，可以根据实际需求与其他 STM32 系列型号互换使用。
