**2N2907在开关电路中的具体应用

在电子工程领域，晶体管作为核心元件之一，广泛应用于各种电路中，特别是在开关电路中，其重要性不言而喻。2N2907作为一种常见的PNP型晶体管，因其独特的电气特性，在开关电路中发挥着举足轻重的作用。本文将详细探讨2N2907在开关电路中的具体应用，从基本特性介绍、工作原理分析、典型应用电路、设计考虑因素到实际应用案例，全方位解析这一元件的实用价值。

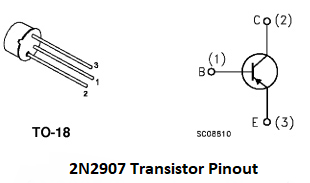

一、2N2907晶体管的基本特性

2N2907是一种小功率PNP型硅晶体管，具有高电流增益、低噪声和良好的线性度等特点。其主要电气参数包括：

最大集电极电流（ICM）：通常为几百毫安，具体值取决于制造商和封装类型。
最大集电极-发射极电压（VCEO）：一般在几十伏左右，确保在正常工作条件下不会击穿。
最大功耗（Pd）：表示晶体管在连续工作时所能承受的最大功率，通常为几百毫瓦。
电流增益（hFE）：在特定条件下，集电极电流与基极电流的比值，是衡量晶体管放大能力的重要指标。

这些特性使得2N2907非常适合用于低功率开关电路，能够有效地控制电流的通断，实现信号的放大或转换。

二、2N2907在开关电路中的工作原理

在开关电路中，晶体管主要工作在截止区和饱和区，实现电流的通断控制。对于PNP型晶体管2N2907而言：

截止区：当基极电压相对于发射极电压为正（或足够高），且集电极电压也高于发射极电压时，晶体管处于截止状态。此时，集电极与发射极之间几乎无电流通过，相当于开关断开。
饱和区：当基极电压相对于发射极电压为负（或足够低），且集电极电压低于发射极电压一定值时，晶体管进入饱和状态。此时，集电极与发射极之间形成低阻通路，允许较大电流通过，相当于开关闭合。

通过合理控制基极电压，可以精确地控制2N2907在截止区和饱和区之间的切换，从而实现开关功能。

三、2N2907的典型应用电路

1. 简单开关电路

最简单的应用电路是将2N2907用作一个由数字信号控制的开关。例如，在微控制器（MCU）的输出端连接一个限流电阻到2N2907的基极，发射极接地，集电极连接负载（如LED、继电器等）。当MCU输出高电平时，晶体管截止，负载不工作；输出低电平时，晶体管饱和导通，负载工作。

2. 继电器驱动电路

在需要驱动较大电流或电压的负载时，如继电器，2N2907可以作为驱动晶体管使用。由于继电器线圈在通电和断电瞬间会产生反电动势，可能损坏驱动晶体管，因此通常在继电器线圈两端并联一个续流二极管（如1N4148），以保护2N2907。此外，为了增加驱动能力，还可以在2N2907的集电极与电源之间串联一个NPN型功率晶体管，形成达林顿对，进一步提高输出电流能力。

3. 逻辑电平转换电路

在某些情况下，需要将不同逻辑电平的信号进行转换，2N2907可以用于实现这一功能。例如，将5V逻辑电平的信号转换为3.3V或更低电平的信号，可以通过适当配置2N2907的基极电阻和集电极负载电阻来实现。这种电路在混合电压系统中特别有用，可以确保不同电压域之间的信号兼容。

4. 音频开关电路

在音频信号处理中，有时需要动态地控制音频信号的通断，2N2907可以用于构建音频开关电路。通过控制基极电压，可以精确地控制音频信号的传输路径，实现静音、混音等功能。为了提高音频质量，应选择低噪声、高带宽的2N2907型号，并优化电路布局，减少干扰和失真。

四、设计考虑因素

在设计使用2N2907的开关电路时，需要考虑以下几个关键因素：

基极电阻的选择：基极电阻的大小直接影响晶体管的开关速度和功耗。电阻过大，可能导致晶体管无法完全饱和或截止；电阻过小，则可能增加基极电流，提高功耗。因此，应根据具体应用场景和晶体管参数选择合适的基极电阻。
散热设计：虽然2N2907是小功率晶体管，但在高频率开关或大电流应用中，仍可能产生较多热量。因此，在设计电路时，应考虑散热问题，如增加散热片、优化PCB布局等，以确保晶体管在安全温度范围内工作。
保护电路：为了防止过压、过流等异常情况损坏晶体管，应在电路中加入适当的保护元件，如齐纳二极管、熔断器等。此外，对于感性负载（如继电器线圈），还应并联续流二极管以吸收反电动势。
电磁兼容性（EMC）：在高频开关应用中，应考虑电磁兼容性问题，采取屏蔽、滤波等措施减少电磁干扰（EMI），确保电路稳定可靠运行。

五、实际应用案例

以一个基于2N2907的LED闪烁灯电路为例，详细说明其设计过程和工作原理。

电路设计：
电源：5V直流电源。
负载：LED灯，正向电压降约为2V，工作电流约为10mA。
晶体管：2N2907 PNP型晶体管。
基极电阻：根据晶体管参数和LED工作电流计算得出，假设hFE为100，则基极电流约为0.1mA（考虑到一定的安全裕量，实际取值可稍大），因此基极电阻约为(5V-0.7V)/0.15mA≈28.7kΩ，取标称值30kΩ。
限流电阻：为保护LED，应在LED串联一个限流电阻，阻值约为(5V-2V)/10mA=300Ω。

工作原理：
当MCU输出高电平时，2N2907基极电压接近5V，发射极电压为0V（通过LED和限流电阻接地），因此基极-发射极间电压为负，晶体管饱和导通。此时，LED通过晶体管形成回路，点亮发光。
当MCU输出低电平时，2N2907基极电压接近0V，发射极电压仍为0V（通过LED和限流电阻接地），因此基极-发射极间电压为0V或正（取决于MCU输出低电平的具体值），晶体管截止。此时，LED无电流通过，熄灭。

通过周期性地改变MCU输出电平的高低，即可实现LED的闪烁效果。

结语

2N2907作为一种常见的PNP型晶体管，在开关电路中发挥着重要作用。通过合理设计电路参数和布局，可以充分发挥其高电流增益、低噪声等优点，实现各种复杂的开关控制功能。无论是简单的LED闪烁灯电路还是复杂的继电器驱动系统，2N2907都能提供稳定可靠的性能支持。
