GD32F405中文资料详解
一、GD32F405概述

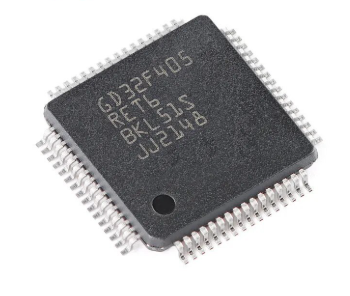

GD32F405是兆易创新(GigaDevice)推出的一款基于ARM Cortex-M4内核的32位高性能微控制器。该系列微控制器凭借其强大的运算能力、丰富的外设接口以及低功耗特性,在工业控制、汽车电子、医疗设备、智能家居、物联网等多个领域得到了广泛应用。
ARM Cortex-M4内核集成了浮点运算单元(FPU)和数字信号处理(DSP)指令集,这使得GD32F405在处理复杂的数学运算和信号处理任务时表现出色。其主频最高可达200MHz,在168MHz主频下性能可达210DMIPS,能够满足大多数嵌入式系统对实时性和运算能力的要求。

二、核心特性
(一)内核与性能
GD32F405采用ARM Cortex-M4内核,支持单周期乘法、硬件除法以及DSP指令集。FPU的加入使得单精度浮点运算速度大幅提升,能够高效处理涉及浮点运算的算法,如传感器数据滤波、电机控制算法等。在主频方面,不同型号的GD32F405有所差异,常见的有168MHz和200MHz两种。以200MHz主频为例,配合零等待Flash访问技术,能够充分发挥内核的运算能力,快速响应各种任务需求。
(二)存储资源
该系列微控制器提供了丰富的存储资源。Flash存储器容量从512KB到3072KB不等,能够满足不同规模程序的存储需求。例如,在一些复杂的工业控制系统中,需要存储大量的控制算法代码和配置参数,较大的Flash容量可以确保系统稳定运行。SRAM容量通常为192KB,部分型号还配备了额外的TCM(Tightly Coupled Memory)RAM,如64KB TCM RAM。TCM RAM具有内核零等待访问的特性,可作为高速运算缓存,用于存放实时任务代码,如PWM中断服务程序,从而实现零延迟响应,提高系统的实时性。
(三)外设接口
GD32F405集成了多种常用的外设接口,为系统的扩展和连接提供了便利。
通信接口
USART/UART:提供多达8个USART/UART接口,支持LIN和红外通信协议,可用于与各种串行设备进行通信,如传感器、调试终端等。
SPI:具备3个SPI接口,最高传输速率可达42MHz,适用于连接高速外设,如Flash存储器、显示屏等。
I2C:有3个I2C接口,支持SMBus/PMBus协议,可用于连接各种I2C设备,如温度传感器、EEPROM等。
CAN:配备2个CAN 2.0B接口,支持工业总线冗余设计,能够满足工业控制领域对可靠通信的要求。在汽车电子系统中,CAN总线常用于连接发动机控制单元、车身控制单元等。
USB:支持USB 2.0 OTG功能,包括全速(FS)和高速(HS)模式。全速模式下内置48MHz RC振荡器,节省外部晶振;高速模式下内置PHY,可实现480Mbps的数据传输速率,方便连接U盘、工控机等设备。
以太网:集成10/100M以太网MAC层,需外接PHY芯片(如LAN8720A)实现网络接入功能,适用于构建工业网关、物联网设备等需要网络通信的场景。
模拟外设
ADC:提供3个12位ADC,支持多达24个通道,采样速率最高可达2.6MSPS。部分型号还支持16位硬件过采样滤波功能,可将分辨率提升至16位,满足高精度模拟信号采集的需求,如生理信号采集、温度测量等。
DAC:配备2个12位DAC,可输出精确的模拟电压信号,用于音频播放、电机控制等应用。
比较器:集成3个比较器,可用于电压监测、过流保护等功能。
控制外设
定时器:拥有丰富的定时器资源,包括2个32位通用定时器、8个16位通用定时器、2个高级定时器和2个基本定时器。高级定时器支持8路PWM互补输出和死区控制,死区时间可精确到150ps,适用于电机控制、电源管理等需要精确时序控制的应用。
看门狗:提供2个看门狗定时器,用于监测系统的运行状态,防止程序跑飞,提高系统的可靠性。
RTC:实时时钟模块可为系统提供精确的时间信息,支持日历功能,可用于数据记录、定时任务等场景。
(四)电源管理
GD32F405具有多种低功耗模式,包括睡眠、待机和停止模式,能够根据实际应用需求在不同的功耗模式之间切换,延长电池供电设备的续航时间。在全速运行模式下,工作电流仅为500μA/MHz;待机电流低至2μA(RTC保持),适用于对功耗要求严格的便携式设备、可穿戴设备等。同时,该微控制器还支持动态电源管理,可根据系统负载自动调整电源电压和时钟频率,进一步降低功耗。
(五)安全特性
为保障系统的安全性,GD32F405集成了硬件加密引擎,支持AES-256、DES、SHA和TRNG等加密算法。在医疗设备中,硬件加密可确保患者数据的安全传输和存储;在金融支付设备中,可防止数据被窃取和篡改。
三、硬件设计要点
(一)核心电路设计
时钟系统:GD32F405的时钟系统较为复杂,包括外部时钟源、PLL(锁相环)和时钟分配单元。主频200MHz的系统时钟配置通常使用25MHz外部晶振,通过PLL进行倍频和分频得到。例如,将25MHz晶振输入PLL,经过25倍频后再4分频,即可得到200MHz的系统时钟。同时,USB HS接口需要独立的48MHz时钟,可通过PLL分频得到。在时钟树配置过程中,必须严格按照数据手册的要求进行,否则可能导致系统时钟不稳定或外设无法正常工作。
电源管理:为保证系统的稳定运行,需要合理设计电源电路。GD32F405采用独立的VDDA供电,用于为ADC等模拟外设提供干净的电源。推荐使用3.3V±10mV的电源,并添加10μF+100nF的退耦电容进行滤波。对于数字电源VDD,可根据系统负载选择合适的电源芯片,如TPS7A4701(1.2V)和TPS73733(3.3V)组合使用,为系统提供稳定的电源。
复位电路:复位电路是保证系统可靠启动的关键部分。GD32F405的复位引脚NRST需要设计合适的上电复位和手动复位电路。上电复位电路可利用RC电路实现,确保系统在上电时能够正确复位;手动复位电路可通过按钮实现,方便在系统出现故障时进行手动复位操作。
(二)关键外设接口设计
USB HS接口设计:GD32F405内置USB HS PHY,无需外接芯片。在设计USB接口时,需要注意D+和D-信号线的走线长度应不超过15cm,差分阻抗控制在90Ω±10%。同时,为防止静电和过电压损坏芯片,应在D+和D-引脚上串联22Ω电阻,并在VBUS引脚上加5.6V TVS管进行保护。
CAN FD接口设计:CAN FD总线支持最高5Mbps的数据传输速率,适用于对通信实时性要求较高的工业控制场景。在设计CAN FD接口时,需要选择合适的CAN收发器,如TJA1043,并加120Ω终端电阻和TVS防护。同时,要注意CAN总线的布局和布线,避免信号干扰。
以太网接口设计:以太网接口需要外接PHY芯片实现网络接入功能。以LAN8720A为例,在设计时需要注意RMII信号线的长度应不超过50mm,等长误差控制在±5mm以内,阻抗为50Ω。PHY芯片的nINT引脚需接MCU的外部中断,用于链路状态检测。同时,变压器中心抽头应接1.2V电源,而不是常见的3.3V。
四、性能优化策略
(一)以太网吞吐量提升
启用硬件校验和卸载:在LwIP协议栈配置中,启用硬件校验和卸载功能可减轻CPU的负担,提高以太网数据传输的效率。通过设置相应的寄存器,使以太网模块自动计算TCP/IP校验和,减少CPU的运算时间。
优化LwIP配置:合理配置LwIP协议栈的参数,如增大TCP窗口大小和最大分段大小(MSS),可提高网络的吞吐量。例如,将TCP窗口大小设置为8192字节,MSS设置为1460字节,可使网络传输更加高效。
(二)ADC高精度采集
参考电压独立供电:为ADC提供稳定的参考电压是保证采集精度的关键。可使用REF3140等基准源为VREF+引脚提供2.5V的参考电压,并确保参考电压的精度和稳定性。
软件过采样:GD32F405的ADC支持16位硬件过采样滤波功能,可将12位ADC的分辨率提升至16位。通过多次采样并取平均值,可有效降低噪声干扰,提高采集精度。例如,进行256次采样,将分辨率从12位提升至16位。
五、开发资源与工具
(一)软件栈推荐
USB协议栈:官方提供USB库,支持Host、Device和OTG等多种传输模式,占用15KB RAM资源。开发者可根据实际需求选择合适的传输模式,快速实现USB功能。
网络协议:LwIP是一个轻量级的TCP/IP协议栈,适用于资源有限的嵌入式系统。结合FreeRTOS-TCP,可实现高效的网络通信功能,占用25KB RAM资源。
文件系统:FATFS是一种常用的文件系统,可用于SPI Flash存储等设备,占用10KB Flash资源。通过FATFS,可方便地实现文件的读写操作,如数据存储、配置文件读取等。
实时操作系统:FreeRTOS是一款免费的实时操作系统,支持MPU保护,占用6KB RAM资源。使用FreeRTOS可实现多任务管理和调度,提高系统的实时性和可靠性。
(二)硬件工具
开发板:GD32F407V-EVAL开发板兼容GD32F405设计,提供了丰富的外设接口和示例代码,方便开发者进行快速原型开发和调试。
调试器:J-Link EDU调试器支持SWO性能分析,可帮助开发者实时监测系统的运行状态,如CPU使用率、中断次数等。同时,GD-Link也是一款性价比高的调试工具,适用于GD32系列微控制器的开发调试。
六、应用案例分析
(一)工业通信网关
在工业通信网关应用中,GD32F405的双CAN总线可实现PLC设备集群控制,通过CAN FD协议可实现高速数据传输,满足工业控制对实时性的要求。USB 2.0 HS接口可连接工控机或云端,实现数据的快速上传和下载。以太网接口可接入10/100M网络,实现网关与上层系统的通信。通过硬件加密引擎,可保障数据传输的安全性。
(二)汽车电子系统
汽车电子系统对可靠性和耐温性要求较高。GD32F405的105℃耐温特性可满足发动机舱ECU的环境要求。高级定时器可输出8路PWM信号,实现电机和灯光的精确控制,死区时间可精确到150ps,确保电机控制的安全性和稳定性。
(三)医疗设备
在医疗设备中,GD32F405的12位ADC(24通道,2.4MSPS)可实现多生理信号的同步采集,如ECG、EEG等。硬件加密引擎可保障患者数据的安全,防止数据泄露。同时,低功耗特性可延长便携式医疗设备的续航时间,提高设备的实用性。
七、选型建议与替代方案
(一)选型建议
在选择GD32F405系列微控制器时,应根据具体的应用场景和需求进行选型。如果需要大容量存储和丰富的外设接口,可选择GD32F405VGH6,其Flash容量为3MB,适用于工业控制、物联网网关等对存储和通信要求较高的场景;如果对成本较为敏感,且不需要太大的Flash容量,GD32F405RET6是一个不错的选择,其性价比高,适用于智能设备、音视频处理等领域。
(二)替代方案
与STM32F405/407相比,GD32F405在性能上相当,且成本更低。例如,GD32F405VGH6与STM32F407VGT6相比,Flash容量更大,价格低30% - 40%。同时,GD32F405系列在软件和硬件上与STM32F4系列具有一定的兼容性,方便开发者进行迁移和开发。华大HC32F460KETA也是一款国产替代产品,具有低功耗特性,但在USB HS PHY和外设资源方面不如GD32F405丰富。
八、总结与展望
GD32F405作为一款高性能的32位微控制器,凭借其强大的内核、丰富的外设接口、低功耗特性和高安全性,在多个领域得到了广泛应用。通过合理的硬件设计、性能优化和开发工具的使用,可充分发挥其性能优势,满足不同应用场景的需求。随着物联网、工业4.0等技术的不断发展,对微控制器的性能和功能要求也越来越高。未来,GD32F405系列有望在集成更多功能、提高性能和降低成本等方面不断改进,为嵌入式系统的发展提供更强大的支持。
