MAX20087的I2C接口功能详解

MAX20087作为一款专为车载摄像头模块设计的双/四通道电源保护IC，其I2C接口功能在系统集成中扮演着核心角色。该接口不仅支持基础的状态读取，还通过高级诊断功能显著提升了系统的可靠性和安全性。以下是其I2C接口的详细功能解析：

1. 基础状态读取与控制

• 使能控制：通过I2C接口，用户可以动态控制每个通道的开关状态，实现远程电源管理。例如，在摄像头休眠模式下关闭通道以降低功耗，或在需要时快速唤醒。

• 故障状态反馈：接口实时传输每个通道的故障状态，包括短路到电池（VBAT）、短路到地（GND）、过流（OCP）、过压（OVP）和欠压（UVP）等。这些信息帮助系统快速定位故障源，避免连锁反应。

2. 高级诊断功能

• ASIL合规性支持：对于符合ASIL B/D标准的版本，I2C接口可读取额外的7项诊断测量值，如输入电压、输出电压、电流、温度等。这些数据覆盖了高故障率事件，确保系统满足功能安全要求。

• 电流与电压监测：通过板载ADC，接口提供每个通道的8位电流和输出电压读数，精度达±8%。用户可实时监测负载变化，预防潜在故障。

• 输入电源诊断：接口支持输入过压/欠压诊断，当输入电压超出3V至15V范围时，立即触发报警，保护后端电路。

3. 故障处理与恢复

• 自动重试机制：在发生可恢复故障（如瞬时过流）时，MAX20087会自动尝试重新启动通道，减少人工干预。用户可通过I2C配置重试次数和间隔时间。

• 故障日志记录：接口记录历史故障信息，包括故障类型、发生时间和通道编号。这些数据可用于事后分析，优化系统设计。

4. 多设备集成与地址配置

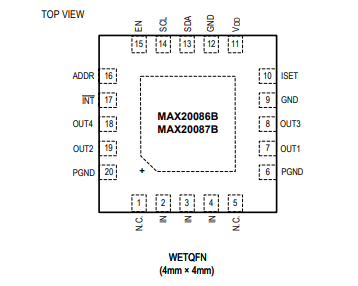

• 灵活的I2C地址设置：通过ADDR引脚电平（GND、悬空、VCC），用户可配置3种不同的7位I2C地址（0x40、0x42、0x44）。这一设计允许在同一总线上挂载多个MAX20087，简化多摄像头系统的布线。

• 总线冲突避免：在多设备场景中，I2C接口支持时钟拉伸（Clock Stretching），确保数据传输的可靠性，避免因总线繁忙导致的数据丢失。

5. 低功耗与温度管理

• 关断电流控制：在关断状态下，I2C接口仍可访问，但整体功耗降至0.3µA，延长电池寿命。

• 过热保护：接口实时传输芯片温度数据，当结温超过+150°C时，自动关闭所有通道，防止热失控。

应用场景示例

• 车载摄像头系统：在自动驾驶汽车中，MAX20087通过I2C接口与ECU通信，实时报告每个摄像头的电源状态。若某通道发生短路，ECU可立即隔离故障通道，同时通过其他通道维持系统基本功能。

• 工业监控系统：在多摄像头监控网络中，I2C接口支持集中式管理，用户可通过单一总线配置所有摄像头的电源参数，降低维护成本。

技术优势总结

• 高集成度：单芯片集成四通道保护、ADC监测和I2C通信，减少PCB面积和BOM成本。

• 高可靠性：符合AEC-Q100标准，工作温度范围-40°C至+125°C，适应恶劣环境。

• 灵活性：支持可调限流（100mA至600mA）和并联多通道，满足不同负载需求。
