AD9226 12位、65 MSPS ADC详解

一、概述

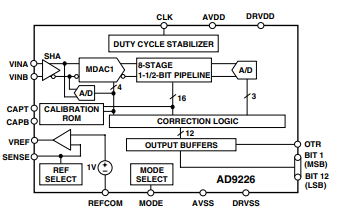

AD9226是一款由亚德诺半导体（Analog Devices, ADI）推出的高性能模数转换器（ADC），其核心参数为12位分辨率和65 MSPS（每秒百万次采样）的采样速率。该器件采用单电源供电设计，内置高性能采样保持放大器（SHA）和基准电压源，显著简化了系统设计复杂度。其多级差分流水线架构结合CMOS工艺，在保证低功耗（典型值475 mW）的同时，实现了与双极性方案相当的动态性能，广泛应用于医疗成像、无线通信、雷达信号处理及工业检测等领域。

二、特性解析

1. 核心性能指标

• 分辨率与线性度：12位分辨率提供4096级量化精度，微分非线性（DNL）为±0.5 LSB，积分非线性（INL）典型值±1.6 LSB，确保信号转换的高保真度。

• 动态性能：在Nyquist频率下，信纳比（SINAD）达70 dB，无杂散动态范围（SFDR）为80 dB，有效抑制谐波失真与噪声干扰。

• 采样保持功能：内置SHA支持最高Nyquist速率及更高频率的单通道采样，同时满足多路复用系统中满量程电平快速切换的需求。

2. 电源与功耗管理

• 单电源设计：仅需+5 V单电源供电，简化电源电路设计。

• 低功耗特性：典型功耗475 mW，休眠模式功耗可降至50 mW，适合电池供电或能效敏感型应用。

• 电源隔离优化：模拟电源（AVDD）与数字电源（DVDD）独立供电，通过磁珠隔离减少数字噪声对模拟性能的影响。

3. 输入输出灵活性

• 真差分输入结构：支持1 V p-p至2 V p-p差分输入范围，用户可通过外部电路配置偏移电压，兼容单端输入（需将-Vin接地，但会降低动态性能）。

• 并行输出接口：12位数据总线采用CMOS/TTL兼容电平，支持标准二进制或二进制补码格式输出，输出时钟（DCO）与帧时钟（FCO）可选LVDS或CMOS电平，降低高速数据传输时的开关噪声。

• 超量程指示功能：通过溢出标志位（OTR）检测输入信号是否超出量程范围，辅助系统进行动态范围调整。

4. 封装与环境适应性

• 紧凑型封装：提供28引脚超薄紧缩小型封装（TSSOP）和48引脚超薄四方扁平封装（LQFP），占用PCB面积小，适合高密度集成。

• 工业级温度范围：工作温度范围-40°C至+85°C，满足严苛环境下的可靠性要求。

三、系统应用场景

1. 医疗成像设备

• 超声波成像：AD9226的高采样率与低噪声特性，使其成为超声波信号数字化的理想选择。其12位分辨率能够捕捉细微的回波信号差异，提升图像分辨率与穿透深度。

• MRI与CT系统：在磁共振成像（MRI）或计算机断层扫描（CT）中，AD9226用于高速采集模拟传感器数据，实现高分辨率图像重建，辅助疾病诊断。

2. 无线通信系统

• 基站信号处理：在3G/4G/5G通信基站中，AD9226的差分输入结构有效抑制共模噪声，支持对射频信号的实时采样与数字化处理，满足高频谱效率调制（如QAM）的需求。

• 软件定义无线电（SDR）：其高速采样能力与灵活性，使其成为SDR系统中中频信号采集的关键组件，支持多路调制格式的快速切换。

3. 雷达信号处理

• 军事与气象雷达：AD9226以最高Nyquist速率采样反射波信号，支持目标检测与距离计算。其高动态范围（SFDR 80 dB）确保在复杂电磁环境中准确提取目标信息。

• 汽车雷达（ADAS）：在高级驾驶辅助系统（ADAS）中，AD9226用于采集毫米波雷达的回波信号，实现障碍物检测与碰撞预警。

4. 工业检测仪器

• 振动分析：在机械故障诊断中，AD9226以65 MSPS采样率捕获振动信号的高频成分，通过FFT分析识别设备异常。

• 光谱检测：在工业光谱仪中，AD9226的高速采样与低失真特性，支持对光信号的精确量化，提升检测灵敏度与分辨率。

5. 高速数据采集系统

• 科学实验：在粒子加速器或核物理实验中，AD9226实时捕获瞬态信号（如粒子击穿事件），为数据分析提供高时间分辨率支持。

• 电力监测：在智能电网中，AD9226用于采集高压输电线的电流/电压信号，实现谐波分析与故障定位。

四、选型与替代方案

1. AD922x系列兼容性：AD9226与AD9220/21/23/24/25引脚兼容，用户可根据采样率需求（20 MSPS至65 MSPS）灵活升级或降级设计。

2. 升级型号推荐：

• AD9235：12位，20-80 MSPS，LVDS输出，功耗更低，适合对功耗要求更苛刻的应用。

• AD9625：12位，105-625 MSPS，JESD204B接口，支持更高采样率与数据吞吐量，适用于5G通信与雷达系统。

3. 国产替代方案：国内厂商如思瑞浦（3PEAK）的TPT7625系列提供类似参数，可满足部分成本敏感型应用需求。

五、数据手册与技术支持

AD9226的详细规格参数、引脚图、应用电路及测试报告可参考ADI官方数据手册（英文原版含中文附录）。用户可通过ADI官网下载VisualAnalog仿真工具，评估ADC性能并优化设计参数。此外，拍明芯城（http://www.iczoom.com）提供AD9226的型号查询、价格参考、国产替代方案及PDF数据手册下载服务，助力工程师快速完成器件选型与采购。
