ADXL345 3轴、±2 G/±4 G/±8 G/±16 G数字加速度计详解

一、产品概述

ADXL345是一款由Analog Devices公司推出的小而薄的低功耗三轴数字加速度计。它以其高分辨率、低功耗和丰富的功能特性，在移动设备、医疗仪器、游戏和定点设备、工业仪器仪表、个人导航设备以及硬盘驱动器保护等多个领域得到了广泛应用。ADXL345能够测量高达±16g的加速度，并提供13位的高分辨率测量，数字输出数据为16位二进制补码格式，可通过SPI（3线式或4线式）或I2C数字接口进行访问。

二、核心特性详解

1、低功耗设计

ADXL345在功耗设计方面表现出色。在VS=2.5V（典型值）的条件下，测量模式下的电流消耗低至23μA，而待机模式下更是低至0.1μA。这种低功耗特性使得ADXL345非常适合电池供电的设备，如智能手机、可穿戴设备等，能够显著延长设备的续航时间。此外，ADXL345的功耗还随带宽自动按比例变化，进一步优化了功耗管理。

2、高分辨率测量

ADXL345提供了用户可选的分辨率设置，包括10位固定分辨率和全分辨率模式。在全分辨率模式下，分辨率随g范围的提高而提高，当测量范围为±16g时，分辨率高达13位，且在所有g范围内保持4mg/LSB的比例系数。这种高分辨率使得ADXL345能够精确测量微小的加速度变化，如倾斜角度的变化，其高分辨率（4mg/LSB）能够测量不到1.0°的倾角变化，满足了高精度测量的需求。

3、多种测量范围

ADXL345支持±2g、±4g、±8g和±16g四种测量范围，用户可以通过串行命令灵活选择适合的测量范围。这种灵活性使得ADXL345能够适应不同应用场景的需求，无论是测量人体运动的微小加速度还是机械振动的较大加速度，都能提供准确的测量结果。

4、丰富的特殊检测功能

ADXL345提供了多种特殊检测功能，包括活动和非活动检测、敲击检测以及自由落体检测等。

活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。这一功能在智能手环、计步器等设备中得到了广泛应用，能够准确识别用户的运动状态。

敲击检测功能可以检测任意方向的单振和双振动作，为游戏控制器、遥控器等设备提供了便捷的交互方式。

自由落体检测功能则能够检测器件是否正在掉落，这一功能在硬盘驱动器保护、手机防跌落等应用中具有重要意义，能够及时触发保护机制，防止设备损坏。

这些特殊检测功能可以独立映射到两个中断输出引脚中的一个，方便用户进行灵活配置。

5、嵌入式存储器管理系统与FIFO缓冲器

ADXL345集成了嵌入式存储器管理系统，采用32级先进先出（FIFO）缓冲器。FIFO缓冲器可用于存储数据，减少主机处理器的读取频率，从而降低主机处理器的负荷，并降低整体系统功耗。这一特性在需要连续采集加速度数据的应用中尤为重要，如振动分析、运动追踪等。

6、灵活的接口与中断模式

ADXL345支持SPI（3线式和4线式）和I2C两种数字接口，方便用户与不同的微控制器进行连接。同时，ADXL345还提供了灵活的中断模式，中断可以映射到任一中断引脚，用户可以根据实际需求进行配置。通过串行命令，用户还可以选择测量范围和带宽等参数，进一步增强了ADXL345的灵活性和适用性。

7、宽温度范围与高可靠性

ADXL345具有宽温度范围（-40°C至+85°C），能够在恶劣的环境条件下稳定工作。同时，ADXL345还具有10,000g的抗冲击能力，无铅且符合RoHS标准，保证了产品的高可靠性和环保性。此外，ADXL345采用3mm×5mm×1mm的小型纤薄塑料封装，节省了PCB空间，适合空间受限的嵌入式应用。

8、扩展工业温度范围与防务航空航天应用支持

除了标准版本外，ADXL345还提供了扩展工业温度范围（-55°C至+105°C）的版本以及支持防务和航空航天应用（AQEC标准）的ADXL345-EP版本。这些版本进一步扩展了ADXL345的应用领域，满足了不同行业对温度范围和可靠性的更高要求。

三、工作原理与内部结构

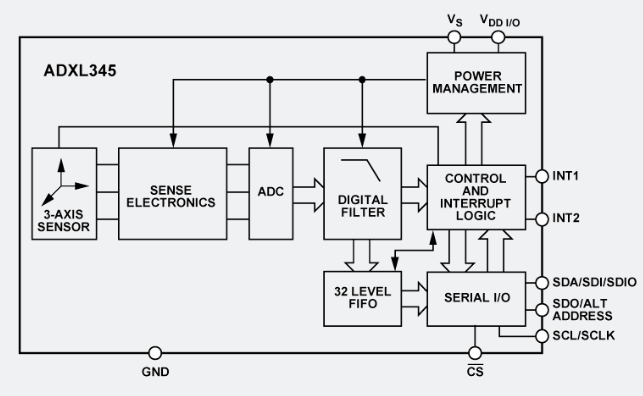

ADXL345采用微多晶硅表面微加工结构，置于晶圆顶部，提供力量阻力。差分电容由独立固定板和活动质量连接组成，成为容性敏感的微机械结构，对结构偏转进行测量。当处于加速度场时，惯性力使质量偏转，差分电容失衡，从而传感器的输出幅度与加速度成正比。前端传感器测量加速度大小后，由传感器电信号部件转换为可以识别的模拟信号，再由集成AD转换器转换为数字信号，采用16位二进制补码形式。经过数字滤波器的滤波后，在控制和中断逻辑单元的控制下访问32级FIFO缓冲器，最终通过串行接口读取其中的数据。

四、应用领域详解

1、手机应用

在手机中，ADXL345可用于屏幕自动旋转（重力感应）、游戏动作控制以及防跌落保护等。通过测量手机的倾斜角度和运动状态，ADXL345能够实时调整屏幕方向，提供更加便捷的用户体验。同时，在游戏应用中，ADXL345能够捕捉用户的动作，实现更加真实的游戏控制。此外，ADXL345的自由落体检测功能还能够触发手机的紧急保护机制，防止手机在跌落时损坏。

2、医疗仪器应用

在医疗仪器中，ADXL345可用于监测患者的活动量、跌倒检测（尤其适用于老年人监护）以及康复器械的运动追踪等。通过连续采集患者的加速度数据，ADXL345能够分析患者的运动状态，为医生提供准确的诊断依据。同时，在康复器械中，ADXL345能够跟踪患者的运动姿态，辅助物理治疗，提高康复效果。

3、游戏和定点设备应用

在游戏和定点设备中，ADXL345可用于体感游戏手柄的动作捕捉、VR/AR设备的头部或手部运动追踪等。通过测量游戏手柄或VR/AR设备的加速度变化，ADXL345能够实时捕捉用户的动作，实现更加沉浸式的游戏体验。同时，在定点设备中，ADXL345还能够提供精确的位置信息，提高设备的定位精度。

4、工业仪器仪表应用

在工业仪器仪表中，ADXL345可用于振动分析、机械设备的异常振动监测以及倾斜/位置检测等。通过连续采集设备的加速度数据，ADXL345能够分析设备的振动状态，及时发现潜在的故障隐患。同时，在倾斜/位置检测应用中，ADXL345能够提供精确的角度信息，为设备的安装和调试提供便利。

5、个人导航设备应用

在个人导航设备中，ADXL345可用于航位推测法，通过加速度补偿GPS信号丢失时的位置推算。在GPS信号较弱或无法接收的情况下，ADXL345能够连续采集用户的加速度数据，结合其他传感器信息，推算出用户的位置信息，提高导航的准确性和可靠性。

6、硬盘驱动器保护应用

在硬盘驱动器中，ADXL345的自由落体检测功能能够及时触发硬盘的紧急保护机制，防止硬盘在跌落时损坏。当ADXL345检测到硬盘正在掉落时，会立即向硬盘控制器发送中断信号，硬盘控制器在接收到信号后，会迅速将硬盘磁头归位，避免磁头与盘片接触造成损坏。

五、选型与使用注意事项

1、选型建议

在选择ADXL345时，用户需要根据实际应用场景的需求来选择合适的版本和测量范围。如果应用场景对温度范围有较高要求，可以选择扩展工业温度范围的版本；如果应用场景需要满足防务和航空航天标准，可以选择ADXL345-EP版本。同时，用户还需要根据测量加速度的大小来选择合适的测量范围，以确保测量的准确性和可靠性。

2、使用注意事项

在使用ADXL345时，用户需要注意以下几点：

初始校准：在使用前需要对ADXL345进行初始校准，以消除零偏移。可以通过读取静止状态下的输出值进行补偿，提高测量的准确性。

安装方向：需要注意传感器的坐标系（X/Y/Z轴定义），避免方向混淆。在安装时，需要确保传感器的坐标系与设备的坐标系一致，以便正确解读测量结果。

噪声处理：在高灵敏度下，ADXL345的数据可能存在噪声。用户可以通过软件滤波（如移动平均）来优化数据，提高测量的稳定性。

电源稳定性：需要确保ADXL345的电源稳定，必要时添加滤波电容以减少电源噪声对测量结果的影响。

接口配置：需要根据实际需求正确配置ADXL345的接口模式（SPI或I2C）以及中断模式等参数，以确保与微控制器的正常通信。

六、总结与展望

ADXL345作为一款小而薄的低功耗三轴数字加速度计，以其高分辨率、低功耗和丰富的功能特性，在多个领域得到了广泛应用。随着物联网、智能家居、可穿戴设备等领域的快速发展，对加速度计的需求也在不断增加。未来，ADXL345有望在更多领域得到应用，并不断优化和升级，以满足更高精度的测量需求和更复杂的应用场景。
