TPS3422：具有可配置延迟和复位脉冲的单通道按钮控制器详解

一、引言

在电子设备日益普及的今天，系统复位功能对于保障设备的稳定运行至关重要。无论是智能手机、平板电脑，还是游戏控制台等便携式消费类产品，都需要一个可靠且灵活的复位机制来应对各种异常情况。TPS3422 作为一款具有可配置延迟和复位脉冲的单通道按钮控制器，凭借其超低功耗、超小型封装以及灵活的配置特性，成为了众多电子设备设计中的理想选择。本文将深入剖析 TPS3422 的各个方面，包括其特性、工作原理、应用场景、电气参数、封装信息以及设计要点等，为电子工程师和相关从业人员提供全面而详细的参考。

二、TPS3422 概述

TPS3422 是德州仪器（TI）推出的一款低电流、超小型的按钮复位定时器。它属于 TPS342x 系列，该系列还包括 TPS3420 和 TPS3421 等型号。TPS3422 专门设计用于监控单个按钮输入，并根据用户配置的延迟时间生成相应的复位脉冲信号，以实现系统的可靠复位。其独特的设计使其能够避免因短时间按钮闭合或按键而导致的意外复位，同时还能区分软件中断和硬件系统复位，为电子设备的稳定运行提供了有力保障。

三、TPS3422 的主要特性

（一）超小型封装

TPS3422 采用 1.45mm × 1.00mm 的小外形尺寸无引线（SON）封装，这种超小型的封装设计使得它在空间受限的电子设备中能够轻松集成，为电路板布局提供了更大的灵活性，有助于减小设备的整体尺寸。

（二）宽工作电压范围

该器件的工作电压范围为 1.6V 至 6.5V，能够适应多种不同的电源环境，无论是低电压的便携式设备还是较高电压的工业应用，TPS3422 都能稳定工作，为系统复位提供可靠的信号。

（三）超低功耗

TPS3422 具有极低的电源电流，典型待机电流仅为 250nA。这一特性使得它在电池供电的设备中能够显著降低功耗，延长电池使用寿命，减少设备的充电频率，提高用户的使用体验。

（四）用户可选择的输入延迟

通过 TS 引脚，用户可以选择两种不同的按钮定时器选项。例如，当 TS 连接到 VCC 时，按钮定时器时间 t_TIMER 为 0s；当 TS 连接到 GND 时，t_TIMER 为 7.5s。这种灵活的配置方式使得工程师可以根据实际需求调整复位延迟时间，以适应不同的应用场景。

（五）固定超时脉冲

当 PB1 输入保持低电平超过设定的按钮定时器时间后，RST 输出将变为低电平，并在 PB1 输入释放后保持低电平约 400ms（t_RST），然后变为高电平。这一固定超时脉冲特性确保了系统能够获得足够长的复位时间，从而保证复位操作的可靠性。

（六）低电平有效、漏极开路输出

TPS3422 的输出为低电平有效、漏极开路结构，这种输出方式可以方便地与其他漏极开路器件进行线或连接，实现多个复位信号的合并处理，简化了电路设计。

（七）宽操作温度范围

该器件能够在 -40°C 至 +125°C 的温度范围内正常工作，适应了各种恶劣的环境条件，无论是高温的工业现场还是低温的户外环境，TPS3422 都能稳定可靠地运行。

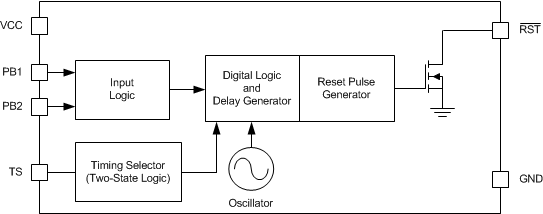

四、TPS3422 的工作原理

（一）输入监控

TPS3422 监控单个输入引脚 PB1 的电平状态。当 PB1 输入保持低电平的时间超过用户通过 TS 引脚配置的按钮定时器时间 t_TIMER 时，器件将触发复位操作。

（二）复位信号生成

一旦 PB1 输入满足复位条件，RST 输出引脚将变为低电平，表示系统进入复位状态。RST 输出将保持低电平约 400ms（t_RST），这个固定的超时脉冲时间确保了系统有足够的时间完成复位操作。在 t_RST 时间结束后，RST 输出将自动变为高电平，系统退出复位状态。

（三）TS 引脚配置

TS 引脚用于选择按钮定时器时间 t_TIMER。将 TS 引脚连接到 VCC 时，t_TIMER 为 0s，这意味着只要 PB1 输入变为低电平，RST 输出将立即变为低电平并保持 400ms 后恢复高电平；将 TS 引脚连接到 GND 时，t_TIMER 为 7.5s，即 PB1 输入需要保持低电平 7.5s 以上才会触发复位操作。

五、TPS3422 的应用场景

（一）智能手机

在智能手机中，TPS3422 可以用于实现电源按钮的复位功能。通过合理配置按钮定时器时间，可以避免因用户误触电源按钮而导致的意外关机或重启，同时确保在需要复位时能够可靠地触发系统复位，保障手机的正常运行。

（二）平板电脑

平板电脑同样需要可靠的复位机制来应对各种异常情况。TPS3422 的超低功耗特性使其非常适合电池供电的平板电脑，能够在不显著增加功耗的情况下提供稳定的复位功能，延长设备的续航时间。

（三）超极本

超极本作为轻薄便携的笔记本电脑，对电路板的布局和功耗要求较高。TPS3422 的超小型封装和低功耗特性使其成为超极本复位电路的理想选择，能够满足其对空间和功耗的严格限制。

（四）游戏控制台

游戏控制台在运行过程中可能会遇到各种软件故障或硬件异常，需要及时进行复位操作。TPS3422 的可配置延迟和固定超时脉冲特性可以确保游戏控制台在出现异常时能够快速、可靠地复位，恢复正常的游戏运行。

（五）便携式消费类产品

除了上述设备外，TPS3422 还广泛应用于各种便携式消费类产品，如智能手表、电子书阅读器等。这些设备通常对功耗和尺寸有较高要求，TPS3422 的特性能够很好地满足它们的需求，为产品的稳定运行提供保障。

六、TPS3422 的电气参数

（一）供电电压（VCC）

TPS3422 的工作电压范围为 1.6V 至 6.5V，在这一电压范围内，器件能够正常工作并提供稳定的性能。

（二）待机电流

典型待机电流为 250nA，最大待机电流不超过 500nA。如此低的功耗使得 TPS3422 在电池供电的设备中能够显著降低能源消耗。

（三）按钮定时器时间（t_TIMER）

通过 TS 引脚配置，t_TIMER 有两种选择：当 TS = VCC 时，t_TIMER = 0s；当 TS = GND 时，t_TIMER = 7.5s。用户可以根据实际需求选择合适的定时器时间。

（四）复位脉冲持续时间（t_RST）

RST 输出在 PB1 输入满足复位条件后保持低电平约 400ms（典型值），这一固定超时脉冲时间确保了系统复位操作的可靠性。

（五）启动延迟（t_SD）

在 VCC 上升时，TPS3422 会有约 300μs 的启动延迟时间，在这段时间内，器件完成初始化并进入正常工作状态。

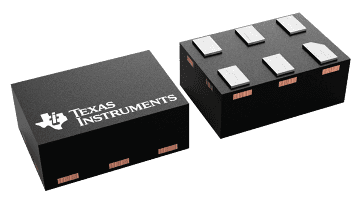

七、TPS3422 的封装信息

TPS3422 采用 1.45mm × 1.00mm 的 SON（Small Outline No - Lead）封装，这种封装具有体积小、引脚短、散热好等优点。其引脚排列紧凑，共 6 个引脚，分别为 VCC、PB1、RST、TS、GND 和 NC（未连接）。在电路板设计时，需要注意引脚的正确连接和布局，以确保器件的正常工作。

八、TPS3422 的设计要点

（一）电源滤波

为了确保 TPS3422 的稳定工作，建议在 VCC 引脚附近放置一个 0.1μF 的陶瓷电容，以提供良好的电源滤波效果，减少电源噪声对器件的影响。同时，应避免使用长 VCC 供电节点迹线，以减少寄生电感和电容可能导致的 LC 振荡。

（二）引脚连接

正确连接各个引脚是保证 TPS3422 正常工作的关键。VCC 引脚应连接到稳定的电源，PB1 引脚连接按钮输入，RST 引脚输出复位信号，TS 引脚用于配置按钮定时器时间，GND 引脚接地。在设计时，应确保引脚连接牢固，避免出现虚焊或短路等问题。

（三）按钮设计

按钮的设计也会影响 TPS3422 的性能。应选择质量可靠、接触良好的按钮，并合理设计按钮的机械结构，以确保按钮在按下和释放时能够稳定地改变 PB1 引脚的电平状态。同时，应考虑按钮的防抖处理，避免因按钮抖动而导致误触发复位操作。

（四）复位信号处理

RST 输出为低电平有效、漏极开路结构，在与其他电路连接时，应根据实际情况进行适当的处理。例如，可以通过上拉电阻将 RST 信号拉高到合适的电平，以满足后续电路的输入要求。

九、TPS3422 的替代产品与比较

在市场上，可能存在一些与 TPS3422 功能相似的替代产品。与这些替代产品相比，TPS3422 具有其独特的优势。例如，在功耗方面，TPS3422 的典型待机电流仅为 250nA，远低于许多同类产品，能够为电池供电的设备提供更长的续航时间；在封装尺寸方面，其 1.45mm × 1.00mm 的超小型封装使得它在空间受限的应用中具有更大的优势；在功能配置方面，TPS3422 通过 TS 引脚提供了灵活的按钮定时器时间选择，能够满足不同应用场景的需求。

十、结论

TPS3422 作为一款具有可配置延迟和复位脉冲的单通道按钮控制器，凭借其超小型封装、宽工作电压范围、超低功耗、灵活的配置特性以及可靠的工作性能，在智能手机、平板电脑、超极本、游戏控制台等众多电子设备中得到了广泛应用。通过对 TPS3422 的深入剖析，我们了解了它的主要特性、工作原理、应用场景、电气参数、封装信息以及设计要点等方面的内容。在实际应用中，电子工程师可以根据具体需求合理选择和配置 TPS3422，以实现稳定可靠的系统复位功能，为电子设备的正常运行提供有力保障。
