TLV803E低电平有效漏极开路输出型低功耗电压监控器（复位IC）详解

一、产品概述

TLV803E是德州仪器（TI）推出的一款低电平有效漏极开路输出型低功耗电压监控器，也被称为复位IC。它在电子电路中扮演着至关重要的角色，主要功能是监控电源电压，当电源电压下降到预设的阈值电压以下时，启动复位信号，确保系统在异常电压情况下能够安全、可靠地复位，避免因电压不稳定导致的数据丢失或系统故障。该器件具有低静态电流、高精度、宽温度范围和上电复位电压低等优势，广泛应用于电表、工厂自动化、便携式及电池供电类设备、机顶盒和电视、楼宇自动化、笔记本电脑/台式机、服务器等领域。

二、核心特性

（一）低功耗设计

TLV803E具有极低的静态电流，典型值仅为250nA，在VDD = 3.3V时最大值也不超过1μA。这种低功耗特性使得它非常适合对功耗要求严格的便携式和电池供电设备，能够有效延长电池的使用寿命，减少能源消耗。例如，在一些手持医疗设备中，由于设备需要长时间待机且电池容量有限，TLV803E的低功耗特性可以确保设备在待机状态下不会过度消耗电池电量，从而保证设备的正常使用时间。

（二）高精度欠压检测

该器件具备高准确度的欠压检测功能，典型值为±0.5%。它提供了多种出厂编程下降阈值电压（VIT -），包括1.7V、1.8V、1.9V、2.25V、2.4V、2.64V、2.93V、3.08V、3.3V、4.2V、4.38V、4.55V、4.63V等。用户可以根据实际应用的电源电压需求，选择合适的阈值电压型号。例如，在一个3.3V供电的嵌入式系统中，选择VIT -为3.08V的TLV803E，当电源电压下降到3.08V以下时，器件会及时启动复位信号，保护系统免受欠压影响。

（三）固定复位延时时间

TLV803E提供了多种固定复位延时时间选项，包括40μs、10ms、50ms、100ms、200ms、400ms。当电源电压上升到上升电压阈值（VIT +，等于下降电压阈值VIT -与迟滞电压VHYS之和）以上后，复位输出会在设定的固定复位延时时间内保持低电平。这种固定延时功能可以确保系统在电源电压恢复正常后，有足够的时间完成初始化过程，避免因复位时间过短导致系统启动不稳定。例如，在一些复杂的数字信号处理系统中，系统启动需要加载大量的程序和数据，较长的复位延时时间可以保证系统有足够的时间完成这些操作，确保系统正常运行。

（四）多种输出拓扑

TLV803E采用低电平有效漏极开路输出拓扑。与TLV809E的推挽低电平有效输出和TLV810E的推挽高电平有效输出相比，漏极开路输出具有更大的灵活性。它可以方便地与不同电平的电路进行连接，通过上拉电阻可以实现电平转换，适用于多种不同的应用场景。例如，在一个混合电压系统中，部分电路工作在3.3V，部分电路工作在5V，使用TLV803E的漏极开路输出可以通过合适的上拉电阻实现与5V电路的兼容。

（五）宽工作温度范围

该器件的工作温度范围为 -40°C至 +125°C，能够适应各种恶劣的工作环境。无论是在寒冷的户外环境还是高温的工业现场，TLV803E都能稳定可靠地工作，确保系统的正常运行。例如，在一些汽车电子应用中，发动机舱内的温度可能会很高，而车外的温度在冬季可能会很低，TLV803E的宽温度范围特性可以满足汽车电子系统对温度的严格要求。

（六）上电复位功能

TLV803E具有上电复位功能，当电源电压上升到一定值（通常为0.7V - 6V）时，能够确保执行复位操作。在系统上电过程中，电源电压从低到高逐渐上升，当达到器件的工作电压范围后，TLV803E会立即启动复位信号，使系统处于初始状态，为系统的正常启动做好准备。例如，在一个微控制器系统中，上电复位可以确保微控制器的寄存器和状态机处于初始状态，避免因上电时的随机状态导致系统启动失败。

（七）毛刺抑制功能

器件具有集成的毛刺抑制功能，可以忽略VDD引脚上的快速瞬变。在实际应用中，电源电压可能会受到各种干扰，产生短暂的电压波动或毛刺。这些毛刺如果被系统误认为是正常的电压变化，可能会导致系统误复位或出现其他异常情况。TLV803E的毛刺抑制功能可以有效地过滤掉这些干扰信号，提高系统的可靠性和稳定性。例如，在一个开关电源供电的系统中，开关动作会产生电磁干扰，导致电源电压出现毛刺，TLV803E的毛刺抑制功能可以避免这些毛刺对系统的影响。

三、引脚功能与封装形式

（一）引脚功能

TLV803E有多种引脚排列方式，常见的SOT23 - 3（DBZ）封装有以下几种引脚功能：

1. 引脚1为GND：这种引脚排列中，引脚1直接连接到地，为器件提供稳定的参考地电位。

2. 引脚1为RESET/RESET：在这种排列中，引脚1作为复位信号输出引脚，当满足复位条件时，输出低电平有效的复位信号。

3. 引脚3为GND：与引脚1为GND的排列类似，只是引脚3接地，引脚1和引脚2分别用于其他功能。

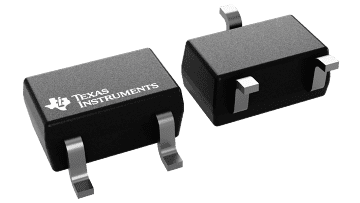

此外，TLV803E还有SC - 70（DCK）和X2SON - 5（DPW）等封装形式。SC - 70（DCK）封装也是一种常见的3引脚封装，具有较小的尺寸，适合对空间要求较高的应用。X2SON - 5（DPW）是一种超紧凑的5引脚封装，进一步减小了器件的占地面积，适用于高密度的电路设计。

（二）封装形式特点

1. SOT23 - 3（DBZ）封装：这是一种广泛使用的表面贴装封装，具有体积小、重量轻、易于焊接等优点。它的引脚间距为2.54mm，适合手工焊接和自动化贴装。在许多消费电子和工业控制产品中，SOT23 - 3封装的TLV803E得到了广泛应用。

2. SC - 70（DCK）封装：SC - 70封装的尺寸比SOT23 - 3更小，引脚间距为2.0mm。它适用于对空间要求更为苛刻的应用，如手机、平板电脑等便携式设备。由于其尺寸小，在电路板上占用的空间更少，有利于提高产品的集成度。

3. X2SON - 5（DPW）封装：X2SON - 5是一种超小型的封装，尺寸仅为0.8mm×0.8mm。它采用了先进的封装技术，具有极低的寄生参数和良好的电气性能。这种封装适用于高密度的集成电路设计，如可穿戴设备、智能传感器等领域。

四、工作原理

（一）欠压检测与复位触发

TLV803E内部集成了高精度的电压比较器和分压电阻网络。分压电阻网络将输入的VDD电压进行分压，然后将分压后的电压与内部预设的阈值电压进行比较。当VDD电压下降到下降电压阈值VIT -以下时，电压比较器输出一个信号，触发复位电路。复位电路会使复位输出引脚（RESET）变为低电平，向外部系统发送复位信号。

（二）复位延时控制

当VDD电压上升到上升电压阈值VIT +以上后，内部的定时器开始计时。在设定的固定复位延时时间tD内，复位输出保持低电平。定时器计时结束后，复位输出变为高电平，解除复位状态。这种延时控制可以确保系统在电源电压恢复正常后，有足够的时间完成初始化过程，避免因复位时间过短导致系统启动不稳定。

（三）毛刺抑制机制

TLV803E内部采用了毛刺抑制电路，该电路可以对VDD引脚上的快速瞬变进行检测和过滤。当检测到短暂的电压波动时，毛刺抑制电路会将其忽略，不会触发复位操作。只有当电压变化持续时间超过一定时间且幅度达到阈值时，才会被认为是正常的电压变化，从而触发相应的复位或监控操作。

五、应用领域

（一）电表

在电表中，TLV803E可以用于监控电源电压，确保电表在电压波动或异常情况下能够正常工作。当电源电压下降到一定程度时，及时启动复位信号，避免电表数据丢失或计量不准确。同时，其低功耗特性也适合电表这种需要长期稳定运行且对功耗有一定要求的设备。

（二）工厂自动化

工厂自动化系统中包含大量的电子设备和控制器，这些设备对电源电压的稳定性要求较高。TLV803E可以实时监控电源电压，当电压出现异常时，及时复位相关设备，保证生产过程的连续性和稳定性。例如，在可编程逻辑控制器（PLC）中，使用TLV803E可以防止因电压问题导致的程序跑飞或数据错误。

（三）便携式及电池供电类设备

便携式设备如手机、平板电脑、智能手表等，以及电池供电类设备如便携式医疗设备、无线传感器节点等，对功耗和体积都有严格的要求。TLV803E的低功耗和小尺寸特性使其成为这些设备的理想选择。它可以确保设备在电池电压下降到一定程度时能够安全复位，同时不会过多地消耗电池电量，延长设备的使用时间。

（四）机顶盒和电视

机顶盒和电视等消费电子产品需要稳定的电源供应以保证正常的图像和声音输出。TLV803E可以监控电源电压，当电压出现波动或下降时，及时复位系统，避免出现死机、花屏等问题。同时，其宽工作温度范围也能适应不同的使用环境。

（五）楼宇自动化

楼宇自动化系统包括照明控制、空调控制、安防监控等多个子系统，这些子系统中使用了大量的电子控制器和传感器。TLV803E可以为这些设备提供可靠的电源电压监控和复位功能，确保楼宇自动化系统的稳定运行。例如，在智能照明控制系统中，使用TLV803E可以防止因电压问题导致的照明设备无法正常控制。

（六）笔记本电脑/台式机、服务器

在笔记本电脑、台式机和服务器等计算机设备中，电源的稳定性至关重要。TLV803E可以监控主板电源电压，当电压出现异常时，及时复位系统，保护硬件设备免受损坏。同时，其高精度的欠压检测功能可以确保系统在电压接近临界值时能够及时采取措施，避免数据丢失。

六、选型指南

（一）根据阈值电压选择

用户应根据实际应用中的电源电压范围和欠压保护要求，选择合适的阈值电压型号。例如，如果系统的正常工作电压为3.3V，希望在电压下降到3.0V以下时启动复位，那么可以选择VIT -为3.08V的TLV803E。

（二）根据复位延时时间选择

不同的应用场景对复位延时时间有不同的要求。如果系统启动过程较快，可以选择较短的复位延时时间，如40μs或10ms；如果系统启动需要加载大量的程序和数据，需要较长的初始化时间，则应选择较长的复位延时时间，如200ms或400ms。

（三）根据封装形式选择

根据电路板的空间布局和设计要求，选择合适的封装形式。如果空间较为充裕，可以选择SOT23 - 3封装；如果对空间要求较高，可以选择SC - 70或X2SON - 5封装。同时，还应考虑封装的可焊接性和生产工艺的兼容性。

（四）考虑其他特殊功能

如果应用中需要手动复位功能、看门狗定时器功能等，TLV803E可能无法满足需求，此时可以考虑选择其他具有这些功能的电压监控器。但TLV803E在基本的电压监控和复位功能方面表现出色，能够满足大多数常规应用的需求。

七、设计注意事项

（一）上拉电阻的选择

由于TLV803E采用漏极开路输出，需要在复位输出引脚（RESET）上连接一个上拉电阻，将复位信号拉至高电平。上拉电阻的阻值应根据系统的电平要求和负载能力进行选择。一般来说，推荐的上拉电阻值范围为10kΩ至1MΩ。如果上拉电阻阻值过小，会增加器件的功耗；如果阻值过大，可能会导致复位信号的上升时间过长，影响系统的响应速度。

（二）去耦电容的配置

在VDD引脚附近应放置一个0.1μF的陶瓷去耦电容，以减少电源噪声的影响。去耦电容可以有效地滤除电源中的高频噪声，为TLV803E提供稳定的电源电压。同时，去耦电容的引脚应尽量短，以减小寄生电感，提高滤波效果。

（三）布局布线要求

在电路板布局时，应尽量使TLV803E靠近电源输入端，以减少电源线路的压降和干扰。同时，应避免将TLV803E与其他高频或大功率器件放置在一起，以免受到电磁干扰。在布线方面，复位信号线应尽量短，以减少信号的传输延迟和干扰。

（四）温度考虑

虽然TLV803E具有宽工作温度范围，但在设计时应考虑温度对器件性能的影响。在高温环境下，器件的静态电流可能会略有增加，阈值电压也可能会发生一定的漂移。因此，在高温度应用中，应进行充分的测试和验证，确保器件在各种温度条件下都能正常工作。

八、与同类产品的比较

（一）与MAX803/809/810比较

TLV803E与MAX803/809/810在功能上类似，都是电压监控器和复位IC。但TLV803E具有更低的静态电流，典型值为250nA，而MAX803/809/810的静态电流相对较高。此外，TLV803E提供了更多的阈值电压选项和复位延时时间选项，能够更好地满足不同应用的需求。同时，TLV803E与MAX803/809/810引脚对引脚兼容，方便用户在设计中进行替换和升级。

（二）与APX803/809/810比较

APX803/809/810也是常见的电压监控器产品。与APX803/809/810相比，TLV803E在精度和温度范围方面具有优势。TLV803E的欠压检测精度典型值为±0.5%，而APX803/809/810的精度可能略低。同时，TLV803E的工作温度范围为 -40°C至 +125°C，能够适应更恶劣的工作环境。

九、发展前景

随着电子技术的不断发展，对电源电压稳定性和系统可靠性的要求越来越高。TLV803E作为一种低功耗、高精度、宽温度范围的电压监控器和复位IC，具有广阔的发展前景。在便携式设备、物联网、工业自动化等领域，对低功耗和小尺寸的电子元件需求不断增加，TLV803E正好满足了这些需求。同时，随着德州仪器不断对产品进行改进和升级，TLV803E的性能将进一步提升，应用范围也将不断扩大。
