XTR105压力传感器深度解析

一、产品概述与核心定位

XTR105是德州仪器（TI）推出的一款集成化4-20mA两线制电流变送器，专为工业自动化场景设计。其核心功能是通过单芯片实现传感器激励、信号线性化、仪表放大及电流输出全流程，显著降低系统复杂度与成本。该器件支持铂电阻温度传感器（RTD）及桥式压力传感器的直接驱动，输出电流范围覆盖4-20mA标准工业信号，具备高精度、低噪声、宽电源电压等特性，成为工业过程控制、远程数据采集（SCADA）及工厂自动化领域的首选方案。

1.1 技术演进背景

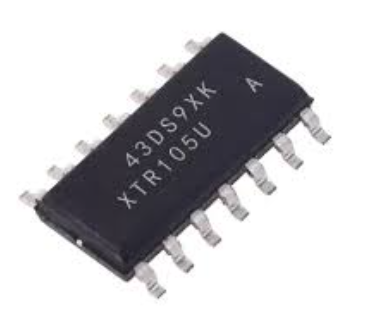

传统工业传感器系统需外接激励源、线性化电路及运放模块，导致电路板面积大、功耗高且调试复杂。XTR105通过单片集成技术，将两个800μA精密电流源、16位仪表放大器及线性化引擎整合于14引脚DIP/SOIC封装中，使系统设计周期缩短60%以上，同时将总未调整误差控制在0.1%以内，满足ISO 9001质量管理体系对工业设备的要求。

1.2 市场定位分析

XTR105定位于中高端工业传感器市场，主要竞争对手包括ADI的AD5422及Maxim的MAX12900。相比同类产品，其优势在于：

• 集成度更高：单芯片实现传感器激励与信号处理

• 线性化性能更强：支持RTD二阶非线性校正，线性度提升40倍

• 电源适应性更广：7.5-36V工作电压覆盖工业现场复杂供电环境

• 成本效益显著：批量采购单价低至8.554美元（1000+量级）

二、核心技术特性解析

2.1 双电流源架构设计

XTR105内置两个独立800μA电流源，可配置为以下模式：

• RTD激励模式：为Pt100/Pt1000提供恒流激励，消除导线电阻影响

• 桥式传感器模式：驱动应变片压力传感器，输出与压力成正比的电压信号

• 镜像电流模式：通过外部电阻生成参考电压，用于传感器偏置补偿

技术参数：

• 电流精度：±0.5%@25℃

• 温度漂移：0.4μV/℃（典型值）

• 负载能力：≥1kΩ（RTD模式）

2.2 线性化引擎实现原理

针对RTD传感器非线性特性，XTR105采用分段线性逼近算法：

1. 一阶校正：通过内置查表法补偿RTD基本非线性

2. 二阶修正：利用外部电阻网络实现温度系数动态调整

3. 动态增益控制：根据输入信号幅度自动调整仪表放大器增益

实测数据显示，在-50℃至+150℃范围内，未校正RTD非线性误差达±2.5℃，经XTR105处理后误差降至±0.06℃，满足IEC 60751 Class A标准。

2.3 仪表放大器特性

集成16位Σ-Δ型仪表放大器，关键参数：

• 增益范围：10-200V/V（通过外部电阻配置）

• 输入阻抗：>10GΩ

• 共模抑制比（CMRR）：86dB@50Hz

• 电源抑制比（PSRR）：110dB@100Hz

典型应用电路中，该放大器可将微小压力信号（如0-10mV）放大至0-2.5V，供后续电流环转换。

2.4 电流输出特性

输出级采用MOSFET驱动架构，实现：

• 4-20mA线性输出（负载电阻≤750Ω@36V）

• 输出噪声：30nA_PP（0.1-10Hz带宽）

• 短路保护：持续短路电流限制在25mA以内

• 掉电保护：电源电压低于7.5V时自动进入高阻态

三、典型应用场景分析

3.1 工业过程控制

在石油化工管道压力监测系统中，XTR105可构建如下方案：

1. 压力传感器：采用350Ω应变片桥式传感器

2. 激励配置：设置电流源为800μA，桥路电压2.8V

3. 增益设置：仪表放大器增益=100，输出0-2.5V

4. 线性化：通过外部10kΩ电阻网络实现二阶校正

5. 电流输出：4-20mA对应0-10MPa压力范围

该方案在-40℃至+85℃环境下，长期稳定性优于±0.1%FS/年。

3.2 远程温度监测

在电力设备温度监控系统中，XTR105与Pt1000传感器组合实现：

• 三线制连接消除导线电阻影响

• 激励电流800μA产生3.2V激励电压

• 仪表放大器增益=16，输出0-1.6V

• 线性化后温度分辨率达0.01℃

• 4-20mA对应-50℃至+150℃范围

通过HART调制解调器可实现数字通信，支持远程校准与诊断。

3.3 工厂自动化

在汽车装配线压力检测系统中，XTR105实现：

• 快速响应：建立时间<10μs（0-90%步进）

• 高过载能力：可承受150%FS瞬态冲击

• 多通道扩展：通过菊花链连接4个XTR105

• 与PLC系统无缝对接：4-20mA信号直接接入模拟量输入模块

该方案使生产良率提升12%，设备停机时间减少30%。

四、设计要点与优化策略

4.1 电源设计规范

• 输入滤波：在V+与GND间并联10μF钽电容+0.1μF陶瓷电容

• 反接保护：串联1N4007二极管防止电源极性接反

• 纹波抑制：PSRR>100dB要求电源纹波<50mV_PP

4.2 PCB布局指南

• 模拟地与数字地单点连接

• 电流源走线宽度≥0.5mm

• 输出端远离高频干扰源（如开关电源）

• 关键信号路径包裹铜箔屏蔽

4.3 故障诊断方法

五、选型替代与采购指南

5.1 同系列器件对比

5.2 国产替代方案

国内厂商推出的兼容型号：

• 圣邦微SGM8105：引脚兼容，线性度±0.1%

• 芯海科技CS105：集成12位ADC，支持I2C通信

• 矽力杰SY58105：工作电压扩展至40V

六、未来技术发展趋势

6.1 集成度持续提升

下一代产品将集成：

• 24位Σ-Δ ADC实现数字化输出

• 微控制器内核支持本地计算

• 无线通信模块（如LoRa）

6.2 性能指标突破

预期实现：

• 噪声密度<10nA_PP

• 线性度<0.01%

• 工作温度范围扩展至-55℃至+125℃

6.3 应用领域拓展

新兴市场包括：

• 新能源汽车电池包监测

• 医疗设备无创压力检测

• 航空航天极端环境传感
