74LS245双向总线收发器(三态)详解

一、引言

在数字电路设计与应用中,数据的高效、稳定传输是关键环节。双向总线收发器作为实现数据双向流动的重要元件,在各类电子系统中扮演着不可或缺的角色。74LS245作为一款经典的双向总线收发器(三态),凭借其出色的性能和广泛的应用,成为数字电路设计领域的明星产品。它不仅解决了数据双向传输的难题,还通过三态输出功能有效提升了系统的灵活性和可靠性。深入探究74LS245的工作原理、特性及应用,对于电子工程师和爱好者理解数字电路设计、优化系统性能具有重要意义。


二、74LS245概述

74LS245是一种常用的双向总线收发器,属于TTL(晶体管 - 晶体管逻辑)系列集成电路。TTL电路以其低功耗、高速度和良好的抗干扰能力,在早期的数字电路设计中占据主导地位。74LS245作为TTL家族的一员,继承了这些优良特性,并在此基础上进行了创新和优化。

其核心功能是实现数据的双向传输,能够在两组设备之间进行高效、可靠的数据切换和传输。这一特性使得74LS245在微处理器系统、总线扩展、数据缓冲等多个领域得到广泛应用。例如,在微处理器系统中,它可以连接不同的存储器模块或外设接口,实现数据在主控单元与外设之间的高效传输;在总线扩展方面,通过三态输出特性,允许多个设备共享一条总线,从而简化电路设计并降低复杂度;在数据缓冲领域,在高速数据传输中,用作缓冲器以增强信号驱动能力。

三、74LS245内部结构与工作原理

内部结构

74LS245内部由八个同相三态缓冲器组成,每个缓冲器都具备独立的输入和输出端口。这些缓冲器以特定的方式连接在一起,形成了A端口和B端口,分别用于数据的输入和输出。三态缓冲器的设计是74LS245的核心所在,它使得芯片能够在不同的工作状态下灵活控制数据的流向和输出状态。

工作原理

74LS245的工作原理主要依赖于方向控制引脚(DIR)和使能控制引脚(OE)的协同作用。

方向控制引脚(DIR)用于选择数据的传输方向。当DIR引脚为高电平时,数据从A端口传输到B端口;当DIR引脚为低电平时,数据则从B端口传输到A端口。这种灵活的方向控制机制,使得74LS245能够适应不同的数据传输需求,实现双向数据流动。

使能控制引脚(OE)则用于控制芯片的使能状态。当OE引脚为低电平时,芯片处于使能状态,允许数据在A端口和B端口之间传输;当OE引脚为高电平时,芯片被禁用,所有输出引脚进入高阻态。高阻态意味着输出引脚既不输出高电平,也不输出低电平,而是相当于与总线断开连接。这一特性在多设备共享总线时尤为重要,它可以有效避免不同设备之间的电气冲突,确保总线的稳定运行。

以一个简单的微处理器系统为例,假设微处理器需要通过74LS245与外部存储器进行数据交换。当微处理器需要从存储器读取数据时,它将DIR引脚设置为低电平,使数据从B端口(连接存储器)传输到A端口(连接微处理器);同时,将OE引脚设置为低电平,使芯片处于使能状态,允许数据传输。反之,当微处理器需要向存储器写入数据时,它将DIR引脚设置为高电平,使数据从A端口传输到B端口,同样保持OE引脚为低电平以使能芯片。通过这种方式,74LS245实现了微处理器与外部存储器之间的高效数据传输。

四、74LS245电气特性

电源电压

74LS245的工作电源电压范围通常为4.75V - 5.25V,典型值为5V。这一电源电压范围符合TTL电路的电源要求,使得74LS245能够与其他TTL逻辑电路无缝兼容。在实际应用中,稳定的电源电压是确保芯片正常工作的关键因素之一。电源电压的波动可能会影响芯片的逻辑电平判断、传输延迟时间等性能指标,甚至导致芯片损坏。因此,在设计电路时,需要为74LS245提供稳定、可靠的电源供应。

输入输出电平

74LS245的输入输出电平遵循TTL电路的标准。输入高电平(VIH)最小值为2V,输入低电平(VIL)最大值为0.8V;输出高电平(VOH)最小值为2.4V,输出低电平(VOL)最大值为0.4V。这些电平标准确保了芯片能够与其他TTL逻辑电路进行可靠的信号交互。在数字电路中,逻辑电平的正确判断是数据准确传输的基础。74LS245的输入输出电平设计,使得它能够在复杂的电路环境中准确识别和传输数字信号,避免了因电平不匹配而导致的信号错误。

传输延迟时间

信号从输入到输出的传输延迟时间是衡量芯片性能的重要指标之一。74LS245的传输延迟时间通常在十几纳秒到几十纳秒之间,具体数值取决于芯片的工作条件和型号。例如,在典型的工作条件下,传输延迟时间可能在20ns - 50ns之间。较短的传输延迟时间意味着芯片能够更快地响应输入信号的变化,并将处理后的信号输出,从而提高整个系统的数据传输速度和响应能力。在高速数字系统中,如计算机主板、通信设备等,对传输延迟时间的要求尤为严格。74LS245凭借其较短的传输延迟时间,能够满足这些高速系统对数据传输速度的要求。

驱动能力

74LS245具有较强的驱动能力,每个输出端能够提供一定的灌电流和拉电流。一般来说,灌电流(IOL)可达24mA,拉电流(IOH)可达 - 15mA。这使得芯片能够驱动多个TTL负载,满足多设备连接的需求。在数字电路中,负载的驱动能力直接影响到信号的传输距离和质量。如果芯片的驱动能力不足,可能会导致信号在传输过程中衰减,从而影响数据的准确性。74LS245的强大驱动能力,使得它能够在长距离传输或多设备连接的情况下,依然保持信号的稳定性和可靠性。

五、74LS245引脚功能与封装

引脚功能

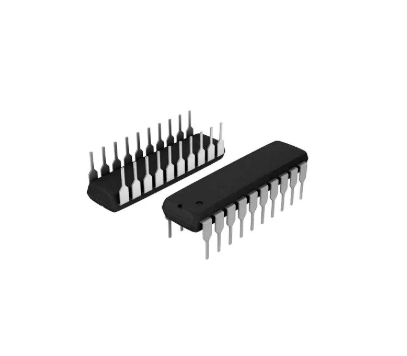

74LS245通常采用20引脚DIP(双列直插式)封装,其引脚功能如下:

  1. 1 - 8引脚:A1 - A8,为A端口引脚,既可作为输入也可作为输出。当数据从A端口传输到B端口时,这些引脚作为输入端口接收数据;当数据从B端口传输到A端口时,这些引脚作为输出端口发送数据。

  2. 9 - 16引脚:B1 - B8,为B端口引脚,同样既可作为输入也可作为输出。其功能与A端口引脚相反,根据DIR引脚的状态决定数据的输入或输出方向。

  3. 17引脚:DIR,方向控制引脚。用于选择数据的传输方向,高电平时数据从A端口传向B端口,低电平时数据从B端口传向A端口。

  4. 18引脚:GND,接地引脚。为芯片提供稳定的接地参考,确保芯片的正常工作。

  5. 19引脚:OE,使能控制引脚。低电平有效,当该引脚为低电平时,芯片允许数据传输;当为高电平时,输出呈高阻态。

  6. 20引脚:VCC,电源输入引脚。为芯片提供工作所需的电源电压,通常为5V。

封装形式

除了常见的20引脚DIP封装外,74LS245还有其他封装形式,如SOIC(小外形集成电路)、TSSOP(薄型小外形封装)等。这些封装形式在尺寸、引脚间距等方面有所不同,以适应不同的应用场景和电路板布局要求。例如,SOIC封装具有较小的体积,适合在空间有限的电路板上使用;TSSOP封装则在SOIC的基础上进一步减小了尺寸,同时提高了引脚的密度,适用于对电路板空间要求更为苛刻的高密度集成电路设计。

六、74LS245应用场景

微处理器系统

在微处理器系统中,74LS245常用于连接不同的存储器模块或外设接口。以8051单片机为例,其P0口具有双向三态功能,但在实际应用中,当P0口的总线负载达到或超过其最大负载能力时,必须接入74LS245等总线驱动器。这是因为P0口在作为通用I/O口使用时,其驱动能力有限,无法直接驱动多个外部设备。通过接入74LS245,可以增强P0口的驱动能力,确保数据在单片机与外部设备之间稳定传输。

具体应用时,将8051单片机的P0口与74LS245的A端口相连,E端接地以保证数据线畅通。根据实际需求,通过控制DIR引脚的状态来选择数据的传输方向。例如,当单片机需要从外部存储器读取数据时,将DIR引脚设置为低电平,使数据从B端口(连接存储器)传输到A端口(连接单片机);当单片机需要向外部存储器写入数据时,将DIR引脚设置为高电平,使数据从A端口传输到B端口。同时,通过控制OE引脚的状态来使能或禁用芯片,确保数据传输的准确性和可靠性。

总线扩展

在复杂的数字系统中,常常需要对数据总线进行扩展,以满足连接多个设备的需求。74LS245凭借其三态输出功能,成为总线扩展的理想选择。通过将多个74LS245芯片级联使用,可以实现总线的扩展,允许多个设备共享一条总线。

例如,在一个计算机系统中,需要连接多个外部设备,如硬盘、显卡、网卡等。这些设备都需要通过数据总线与主处理器进行数据交换。由于主处理器的数据总线位数有限,无法直接连接所有设备。此时,可以使用74LS245对数据总线进行扩展。将主处理器的数据总线与第一个74LS245的A端口相连,然后将第一个74LS245的B端口与第二个74LS245的A端口相连,以此类推,形成级联结构。每个74LS245的B端口连接一个外部设备。通过合理控制每个74LS245的DIR和OE引脚,可以实现数据在不同设备之间的准确传输,同时避免不同设备之间的电气冲突。

数据缓冲

在高速数据传输系统中,数据缓冲是一个重要环节。由于数据传输速度较快,信号在传输过程中可能会出现衰减、失真等问题。74LS245可以作为数据缓冲器,增强信号的驱动能力,确保数据在长距离传输或多设备连接时的稳定性和可靠性。

例如,在一个通信系统中,数据需要从发送端传输到接收端,传输距离较远。在传输过程中,信号会受到各种干扰,导致信号强度减弱。如果在传输线路中适当位置接入74LS245,它可以对信号进行放大和整形,增强信号的驱动能力,使信号能够更好地传输到接收端。同时,74LS245的三态输出功能还可以在不需要传输数据时,将输出引脚置于高阻态,减少对总线的干扰,提高系统的抗干扰能力。

电平转换

虽然74LS245本身主要工作在TTL电平,但在一些对电平要求不是特别严格的场合,它可以在一定程度上起到电平匹配的作用,使不同电平标准的设备能够相互通信。例如,在某些系统中,可能存在TTL电平和CMOS电平混合使用的情况。由于TTL电平和CMOS电平的逻辑电平范围不同,直接连接可能会导致信号识别错误。此时,可以使用74LS245作为电平转换的桥梁,实现不同电平设备之间的通信。虽然这种电平转换方式并非严格意义上的电平转换电路,但在一些对电平要求不高的应用中,能够满足基本的通信需求,且具有成本低、实现简单等优点。

七、74LS245设计注意事项

电源设计

为74LS245提供稳定、可靠的电源是确保芯片正常工作的基础。在设计电源电路时,需要考虑电源的纹波、噪声等因素对芯片性能的影响。电源纹波和噪声过大可能会导致芯片的逻辑电平判断错误,增加传输延迟时间,甚至损坏芯片。因此,可以采用滤波电路,如电容滤波、电感滤波等,来降低电源的纹波和噪声。同时,要确保电源的负载能力能够满足芯片的工作需求,避免因电源负载过大导致电压下降,影响芯片的正常工作。

信号完整性

在高速数据传输系统中,信号完整性是一个重要问题。74LS245的传输延迟时间虽然较短,但在长距离传输或多设备连接时,信号仍然可能会出现衰减、失真、反射等问题。为了确保信号的完整性,可以采取以下措施:

  1. 合理布局电路板,减少信号线的长度和弯曲,降低信号的传输损耗和反射。

  2. 采用合适的传输线匹配电阻,消除信号反射,提高信号的传输质量。

  3. 对信号进行适当的屏蔽处理,减少外界电磁干扰对信号的影响。

引脚连接

正确连接74LS245的引脚是确保芯片正常工作的关键。在连接引脚时,要严格按照芯片的数据手册进行操作,确保每个引脚的功能得到正确实现。特别是方向控制引脚(DIR)和使能控制引脚(OE)的连接,要根据实际应用需求进行合理设置。如果引脚连接错误,可能会导致数据传输方向错误、芯片无法使能等问题,影响整个系统的正常运行。

热设计

在长时间高负荷工作的情况下,74LS245可能会产生一定的热量。如果热量不能及时散发出去,会导致芯片温度升高,影响其性能和可靠性。因此,在设计电路时,需要考虑芯片的热设计。可以采用散热片、风扇等散热措施,提高芯片的散热效率。同时,要合理安排芯片的布局,避免芯片之间过于密集,影响空气流通,降低散热效果。

八、74LS245与其他类似芯片的比较

与74LS244的比较

74LS244是一种单向三态数据缓冲器,而74LS245是双向三态总线收发器。这是两者最本质的区别。74LS244内部有8个三态驱动器,分成两组,每组4个,只能实现单向数据传输。它通常用于需要增强信号驱动能力或实现电平转换的单向数据传输场合。例如,在将微处理器的输出信号驱动到长距离的负载时,可以使用74LS244来增强信号的驱动能力。

相比之下,74LS245的双向传输功能使得它在需要双向数据交换的场合具有更大的优势。如前文所述,在微处理器系统与外部存储器或外设接口的数据传输中,74LS245能够根据实际需求灵活控制数据的传输方向,实现双向数据流动,而74LS244则无法满足这一需求。

与74HC245的比较

74HC245是一种高速Si - gate CMOS器件,与74LS245在功能上相似,都是双向总线收发器。但它们在电路技术和性能参数上存在一些差异。74HC245采用CMOS工艺制造,具有更低的功耗和更高的工作速度。其工作电源电压范围更宽,通常为2V - 6V,这使得它能够适应不同电压等级的应用场景。同时,74HC245的输入阻抗更高,输出驱动能力更强,能够更好地满足现代高速数字系统的需求。

然而,74LS245作为TTL系列芯片,在与传统的TTL逻辑电路兼容性方面具有优势。在一些对成本较为敏感且对性能要求不是特别高的应用中,74LS245仍然是一种不错的选择。此外,74LS245的技术成熟,市场供应充足,维修和替换相对容易,这也是它在实际应用中仍然被广泛使用的原因之一。

九、总结与展望

74LS245作为一种经典的双向总线收发器(三态),凭借其独特的工作原理、优良的电气特性、广泛的应用场景和成熟的技术,在数字电路设计领域发挥着重要作用。它解决了数据双向传输的难题,通过三态输出功能提高了系统的灵活性和可靠性,为微处理器系统、总线扩展、数据缓冲等多个领域的应用提供了有力支持。

随着数字技术的不断发展,对数据传输速度、性能和可靠性的要求越来越高。虽然74LS245在一些方面可能逐渐被更先进的芯片所取代,但它在特定应用场景中的价值依然不可忽视。未来,74LS245可能会在一些对成本敏感、对性能要求不是特别高的领域继续得到应用,同时,相关的技术改进和优化也将不断进行,以适应不断变化的市场需求。
