74LS244 - 八缓冲器/线驱动器（三态）详解

一、引言

在数字电路的复杂系统中，数据的高效、稳定传输是保障整个系统正常运行的关键。总线作为连接各个部件的公共通道，常常面临多个设备同时访问的情况，这极易引发信号冲突和干扰，进而影响数据的准确性和完整性。为了解决这些问题，74LS244八缓冲器/线驱动器（三态）应运而生。它凭借独特的三态特性，在数字电路的总线隔离、信号缓冲和驱动增强等方面发挥着不可或缺的作用，广泛应用于单片机系统、计算机接口电路以及各种需要总线控制的电子设备中。接下来，我们将深入剖析74LS244的各个方面，揭开它神秘的面纱。

二、74LS244的基本概述

定义与分类

74LS244是一种双极型TTL（Transistor - Transistor Logic，晶体管 - 晶体管逻辑）三态八缓冲器集成电路。在数字电路的大家庭中，它属于缓冲器/线驱动器这一类别。缓冲器的主要作用是对信号进行缓冲，不改变信号的逻辑值，只是原样传递信号，就像一个信号的中转站，确保信号在传输过程中的稳定性和完整性。而线驱动器则如同信号的“放大器”，能够提供较强的驱动电流，使信号在长导线传输或连接多个设备时，依然保持清晰可靠，避免因信号衰减而导致的错误。

命名规则解析

74LS244的命名蕴含着丰富的信息。“74”系列是数字集成电路中广泛应用的一个系列，它有着统一的引脚排列和电气特性标准，方便工程师进行电路设计和元件替换。“LS”表示低功耗肖特基（Low - power Schottky），这是TTL电路的一种改进类型，采用肖特基二极管钳位技术，具有更快的开关速度和更低的功耗。“244”则是该芯片的功能编号，代表着它是一款八缓冲器/线驱动器（三态）。

发展历程回顾

74LS244的发展历程与数字电路技术的进步紧密相连。早期的数字电路中，信号传输面临着诸多挑战，如信号衰减、干扰等问题，严重影响了系统的性能和稳定性。为了解决这些问题，工程师们不断探索和创新，缓冲器和线驱动器的概念逐渐形成。随着TTL技术的兴起，74LS244的前身应运而生，它以TTL工艺为基础，实现了基本的信号缓冲和驱动功能。随着技术的不断发展，为了满足更高的性能要求，低功耗肖特基技术被引入，74LS244正式诞生，并在数字电路领域得到了广泛应用。尽管随着集成电路技术的飞速发展，一些新型的芯片不断涌现，但74LS244凭借其成熟的技术、稳定的性能和较低的成本，依然在许多传统和特定的应用场景中占据着一席之地。

三、74LS244的内部结构与工作原理

内部结构剖析

74LS244的内部结构独具匠心，它由两组独立的四路缓冲器组成。每组缓冲器都配备了一个使能端，分别为1G和2G。这种分组设计使得芯片具有更高的灵活性和可控性，可以根据实际需求分别控制两组缓冲器的工作状态。每个缓冲器内部主要由输入缓冲级、输出驱动级和控制逻辑电路三部分构成。输入缓冲级负责对输入信号进行缓冲和整形，提高信号的抗干扰能力；输出驱动级则将处理后的信号进行功率放大，以提供足够的驱动能力；控制逻辑电路根据使能端的信号状态，决定是否将输入信号传递到输出端。

工作原理详解

74LS244的工作原理基于其独特的三态特性。三态是指输出端除了可以呈现高电平（逻辑1）和低电平（逻辑0）之外，还可以呈现高阻抗状态（Z态）。当使能端（1G或2G）为低电平时，对应的缓冲器处于导通状态，输入信号能够顺利地通过缓冲器传递到输出端，此时输出端的电平状态与输入端完全一致，实现了信号的透明传输。例如，当1G为低电平时，第一组缓冲器（1A1 - 1A4输入，1Y1 - 1Y4输出）工作，如果1A1输入为高电平，那么1Y1输出也为高电平；如果1A1输入为低电平，1Y1输出同样为低电平。

而当使能端为高电平时，对应的缓冲器进入高阻抗状态。在高阻抗状态下，输出端相当于与电路完全断开，既不输出高电平，也不输出低电平，对总线上的其他信号没有任何影响。这种特性使得多个设备可以通过各自的74LS244连接到同一条总线上，通过合理控制使能端，实现设备的分时访问，避免了信号冲突。例如，在一个单片机系统中，有多个外部设备需要与单片机进行数据交换，每个设备都通过一个74LS244连接到数据总线上。当单片机需要与某个设备通信时，只需将该设备对应的74LS244的使能端置为低电平，其他设备的使能端置为高电平，这样就可以确保数据在单片机和目标设备之间准确无误地传输，而不会受到其他设备的干扰。

三态特性的重要性

三态特性在数字电路中具有极其重要的意义。首先，它实现了总线的共享。在复杂的数字系统中，总线是各个部件之间进行数据传输的公共通道，但由于总线的资源有限，多个设备不能同时向总线发送数据，否则会导致信号冲突。74LS244的三态特性使得每个设备在不需要传输数据时，可以通过将使能端置为高电平，使输出端处于高阻抗状态，从而将总线“让出”给其他设备使用，实现了总线的高效共享。

其次，三态特性提供了良好的信号隔离。当某个设备出现故障或产生异常信号时，通过控制其对应的74LS244的使能端，可以将其与总线隔离，防止异常信号扩散到整个系统，影响其他设备的正常运行。这种信号隔离功能提高了系统的可靠性和稳定性，减少了故障排查和维修的难度。

四、74LS244的电气参数与性能指标

电源参数

74LS244对电源电压有一定的要求，其推荐工作电源电压范围为4.75V至5.25V，典型值为5V。电源电压的稳定性对芯片的正常工作至关重要。如果电源电压过高，可能会导致芯片内部的晶体管击穿，损坏芯片；而电源电压过低，则可能使芯片无法正常工作，出现逻辑错误或输出电平不稳定等问题。在实际应用中，需要使用稳定的电源供应，并采取适当的滤波和稳压措施，以确保电源电压在芯片的工作范围内。

输入输出参数

输入参数方面，74LS244规定了输入高电平最小值为2V，输入低电平最大值为0.8V。这意味着当输入电压高于2V时，芯片将其识别为高电平（逻辑1）；当输入电压低于0.8V时，芯片将其识别为低电平（逻辑0）。这种明确的输入电平范围保证了芯片能够准确无误地识别输入信号，提高了系统的可靠性。

输出参数是衡量74LS244驱动能力的重要指标。输出高电平典型值为3.4V，在输出高电平时，芯片能够提供的最大源电流为 - 15mA（负号表示电流从芯片流出）；输出低电平最大值为0.55V，在输出低电平时，芯片能够吸收的最大电流为24mA。较强的驱动能力使得74LS244能够驱动多个负载，如多个LED、逻辑门电路等，同时保证输出信号的电平稳定，不会因负载的增加而出现明显的电压下降。

动态参数

动态参数反映了74LS244在信号传输过程中的响应速度。传播延迟时间是衡量芯片性能的重要指标之一，它分为反向传播延迟时间和非反向传播延迟时间。反向传播延迟时间是指输入信号变化后，输出信号反向变化所需的时间；非反向传播延迟时间是指输入信号变化后，输出信号同向变化所需的时间。74LS244的典型反向传播延迟时间为10.5ns，典型非反向传播延迟时间为12ns。较短的传播延迟时间使得芯片能够快速响应输入信号的变化，提高了数据传输的实时性，适用于对速度要求较高的数字系统。

使能/禁止时间是指使能端信号变化后，输出端进入导通或高阻抗状态所需的时间。74LS244的典型使能/禁止时间为18ns，这意味着在控制使能端信号时，输出端能够在较短的时间内做出相应的状态切换，保证了系统控制的及时性和准确性。

工作温度范围

74LS244的工作温度范围为0℃至70℃。在这个温度范围内，芯片能够正常工作，各项性能指标符合设计要求。如果工作温度超出这个范围，可能会导致芯片的性能下降，甚至损坏芯片。例如，在高温环境下，芯片内部的晶体管可能会因为温度过高而出现漏电流增大、工作频率下降等问题；在低温环境下，芯片的材料可能会变得脆弱，容易发生物理损坏。因此，在实际应用中，需要根据芯片的工作温度范围，合理设计系统的散热和保温措施，确保芯片在适宜的温度环境下工作。

五、74LS244的引脚功能与封装形式

引脚功能详解

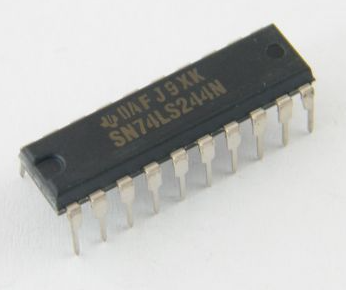

74LS244通常采用20引脚的双列直插式封装（DIP - 20）或小外形封装（SOIC - 20）。下面以DIP - 20封装为例，详细介绍各个引脚的功能。

输入引脚：1A1 - 1A4和2A1 - 2A4是芯片的输入引脚，共8个。其中，1A1 - 1A4为第一组缓冲器的输入端，2A1 - 2A4为第二组缓冲器的输入端。这些引脚用于接收外部设备发送的信号，并将其传递到芯片内部进行处理。

输出引脚：1Y1 - 1Y4和2Y1 - 2Y4是芯片的输出引脚，同样有8个。1Y1 - 1Y4与1A1 - 1A4相对应，是第一组缓冲器的输出端；2Y1 - 2Y4与2A1 - 2A4相对应，是第二组缓冲器的输出端。输出引脚将处理后的信号输出到总线上或其他负载上。

使能引脚：1G和2G是芯片的使能引脚，为低电平有效。当1G为低电平时，第一组缓冲器导通，输入信号能够传递到对应的输出端；当1G为高电平时，第一组缓冲器输出为高阻抗状态。2G的功能与1G相同，用于控制第二组缓冲器的工作状态。通过合理控制这两个使能引脚，可以实现对两组缓冲器的独立控制，提高芯片的灵活性和可控性。

电源和地引脚：VCC引脚用于连接电源，为芯片提供工作所需的电能；GND引脚用于连接地，为芯片提供一个稳定的参考电位。

封装形式介绍

除了常见的DIP - 20封装外，74LS244还有SOIC - 20等封装形式。DIP封装具有引脚排列整齐、易于焊接和插拔等优点，适用于手工焊接和原型制作。它的引脚间距较大，便于操作，但在PCB板上的占用空间相对较大。SOIC封装是一种小外形封装，它的体积比DIP封装小很多，引脚间距也更小，能够在相同的PCB板面积上集成更多的元件，提高电路的集成度。同时，SOIC封装还具有良好的散热性能和电气性能，适用于对体积和性能要求较高的应用场景。在实际应用中，可以根据具体的需求和设计要求选择合适的封装形式。

六、74LS244的应用场景与案例分析

常见应用场景

在单片机系统中，74LS244常常发挥着重要的作用。它常被用作输入缓冲接口，用于读取多路开关状态。例如，在一个单片机控制的智能家电系统中，有多个按键开关用于控制家电的各种功能，如开关机、调节温度、风速等。这些按键开关的状态需要通过单片机进行读取和处理。由于单片机的I/O口数量有限，而且直接将多个开关连接到单片机的I/O口上可能会导致信号冲突和干扰，因此可以使用74LS244作为输入缓冲器。将多个按键开关分别连接到74LS244的输入引脚上，通过控制使能端，将开关状态准确地传递到单片机的I/O口上，实现了多路开关状态的可靠读取。

74LS244还可以作为总线驱动器，增强信号的驱动能力。在计算机接口电路中，总线是各个部件之间进行数据传输的通道，但由于总线上连接的设备较多，信号在传输过程中可能会出现衰减，导致信号质量下降。74LS244的高驱动能力可以有效地解决这个问题，它能够将微弱的输入信号进行放大，确保信号在总线上能够稳定、可靠地传输。例如，在一个计算机与外部设备（如打印机、扫描仪等）进行数据交换的接口电路中，使用74LS244作为总线驱动器，可以提高数据传输的准确性和速度，增强系统的稳定性。

实际应用案例分析

以一个基于单片机的温度监测系统为例，该系统需要连接多个温度传感器，用于实时监测不同位置的温度。每个温度传感器输出一个模拟信号，经过模数转换器（ADC）转换为数字信号后，需要传输到单片机进行处理。由于ADC的输出信号可能比较微弱，而且需要同时将多个ADC的输出信号传输到单片机，为了避免信号冲突和干扰，提高信号的驱动能力，系统中使用了74LS244作为缓冲器和驱动器。

具体实现方式如下：将多个ADC的输出端分别连接到74LS244的输入引脚上，单片机的I/O口通过控制74LS244的使能端，分时读取各个ADC的输出数据。当单片机需要读取某个ADC的数据时，将对应的74LS244的使能端置为低电平，使该组缓冲器导通，ADC的输出信号通过74LS244传递到单片机的I/O口上；读取完成后，将使能端置为高电平，使缓冲器输出为高阻抗状态，避免对其他ADC的数据读取产生干扰。通过这种方式，系统实现了多个温度传感器数据的可靠采集和传输，提高了温度监测的准确性和实时性。

七、74LS244与其他类似芯片的比较

与74HC244的比较

74LS244和74HC244都是常用的缓冲器芯片，但它们在工艺、工作电压、性能和功耗等方面存在一些差异。

在工艺方面，74LS244采用双极型TTL工艺，而74HC244采用HCMOS（High - speed CMOS）工艺。TTL工艺具有成熟、稳定的特点，但功耗相对较高；HCMOS工艺则结合了CMOS工艺的低功耗和高速度优点，具有更低的功耗和更高的工作频率。

工作电压上，74LS244的工作电压固定为5V±5%，而74HC244支持2 - 6V的宽电压供电，这使得74HC244在不同的电源环境下具有更好的适应性。

性能方面，74HC244的传播延迟时间比74LS244更短，响应速度更快，能够满足更高速度的数字系统需求。同时，74HC244的输入阻抗更高，输出驱动能力也较强，能够驱动更多的负载。

功耗方面，74LS244的静态功耗约数十毫瓦，而74HC244的功耗更低，更适合对功耗要求严格的应用场景，如便携式电子设备、电池供电设备等。

与74LS245的比较

74LS245是一款8位同相三态双向数据缓冲/驱动器，与74LS244相比，它们既有相似之处，也有明显的区别。

相似之处在于，它们都具有三态特性，能够实现总线的隔离和信号的缓冲驱动。在使能端为高电平时，输出端都处于高阻抗状态，可以避免信号冲突；在使能端为低电平时，都能够将输入信号传递到输出端，增强信号的驱动能力。

区别主要在于数据传输方向的控制。74LS244是单向缓冲器，数据只能从输入端传输到输出端，不能反向传输；而74LS245是双向缓冲器，它通过DIR引脚控制数据传输的方向。当DIR引脚为高电平时，数据从A端传输到B端；当DIR引脚为低电平时，数据从B端传输到A端。这种双向传输特性使得74LS245更适合用于数据总线的收发器，在单片机系统中实现数据的双向传输，如与外部存储器、通信设备等进行数据交换。

八、74LS244的使用注意事项与故障排除

使用注意事项

在使用74LS244时，需要注意以下几个方面的问题。

电源方面，要确保电源电压在芯片的工作范围内，避免电源电压过高或过低对芯片造成损坏。同时，要注意电源的稳定性和纹波系数，尽量减小电源噪声对芯片的影响。可以在电源输入端添加滤波电容，滤除电源中的高频噪声，提高电源的质量。

引脚连接方面，要严格按照芯片的引脚功能进行连接，避免引脚接错导致芯片无法正常工作。特别是使能引脚和输入输出引脚，要确保连接正确。在焊接引脚时，要注意焊接时间和温度，避免因焊接不当导致引脚短路或虚焊。

负载方面，要根据芯片的输出驱动能力合理选择负载。虽然74LS244具有较强的驱动能力，但如果负载过重，可能会导致输出电平下降，影响信号的质量。在实际应用中，可以通过计算负载的电流需求，确保不超过芯片的最大输出电流。

散热方面，如果芯片工作在高温环境下或长时间高负荷工作，要注意散热问题。可以在芯片表面涂抹散热硅脂，并安装散热片，提高芯片的散热效率，避免因温度过高导致芯片性能下降或损坏。

常见故障及排除方法

在使用74LS244过程中，可能会遇到一些常见的故障，下面介绍一些故障现象及相应的排除方法。

输出电平异常是一种常见的故障。如果输出高电平低于典型值或输出低电平高于典型值，可能是电源电压不稳定、负载过重或芯片内部损坏等原因导致的。首先检查电源电压是否正常，如果电源电压正常，再检查负载是否过重，适当减少负载或更换驱动能力更强的芯片。如果问题仍然存在，可能是芯片内部损坏，需要更换芯片。

使能控制失效也是可能出现的问题。当使能端为低电平时，输出端没有导通，仍然处于高阻抗状态，可能是使能引脚接触不良、使能信号没有正确传输到芯片内部或芯片内部控制逻辑电路损坏等原因引起的。检查使能引脚的连接是否牢固，使用示波器检查使能信号的波形是否正常，如果信号正常，可能是芯片内部损坏，需要更换芯片。

信号干扰问题也不容忽视。如果输出信号中出现噪声或干扰，可能是电源噪声、外部电磁干扰或信号传输线路不合理等原因导致的。在电源输入端添加滤波电容，减小电源噪声；对信号传输线路进行合理布局，避免与其他强信号线路平行走线，减少电磁干扰；如果干扰仍然存在，可以考虑使用屏蔽线进行信号传输。

九、总结与展望

总结

74LS244作为一种经典的八缓冲器/线驱动器（三态）芯片，在数字电路领域发挥着重要的作用。它以其独特的内部结构和工作原理，实现了信号的缓冲、驱动和总线隔离功能。通过对其电气参数、引脚功能、封装形式的详细介绍，我们了解了它的性能特点和使用方法。在实际应用中，74LS244广泛应用于单片机系统、计算机接口电路等领域，为系统的稳定运行提供了可靠的保障。同时，通过与其他类似芯片的比较，我们明确了它的优势和适用场景，以及在使用过程中需要注意的事项和常见故障的排除方法。

展望

随着数字电路技术的不断发展，对芯片的性能和功能提出了更高的要求。虽然74LS244在一些传统应用中仍然具有一定的价值，但也面临着一些挑战。未来，芯片可能会朝着更低功耗、更高速度、更小体积和更高集成度的方向发展。例如，新型的缓冲器芯片可能会采用更先进的工艺，进一步降低功耗，提高工作频率，同时集成更多的功能，减少外围元件的使用，降低成本。在总线隔离和驱动方面，可能会出现更加智能化的解决方案，能够自动适应不同的负载和信号环境，提高系统的可靠性和稳定性。我们期待着数字电路技术的不断创新和发展，为我们的生活带来更多的便利和惊喜。
