基于BMP085的便携式海拔高度测量系统设计

一、引言

在户外运动、地质勘探、气象监测等领域，便携式海拔高度测量设备的需求日益增长。传统GPS设备在封闭环境或信号遮挡区域精度显著下降，而基于气压传感器的海拔高度测量技术凭借其不受信号限制、成本低、功耗低等优势，成为替代方案。BMP085作为一款高精度、低功耗的MEMS数字气压传感器，其测量范围覆盖-500米至9000米海拔，绝对精度可达0.03hPa（对应0.25米高度误差），非常适合便携式设备设计。本文提出一种基于BMP085的便携式海拔高度测量系统，详细阐述硬件选型、电路设计、软件算法及性能优化方法，并通过实验验证系统精度与可靠性。

二、系统总体设计

系统以BMP085为核心传感器，搭配微控制器（MCU）、电源管理模块、显示模块及通信接口，实现气压、温度数据的采集、处理与显示。系统工作原理如下：

1. 数据采集：BMP085实时测量环境气压与温度，通过I2C接口传输至MCU。

2. 温度补偿与气压校准：MCU读取BMP085内置EEPROM中的校准参数，对原始数据进行补偿，消除温度漂移与非线性误差。

3. 海拔高度计算：基于国际标准大气模型（ISA），将补偿后的气压值转换为海拔高度。

4. 结果显示与传输：通过LCD显示屏实时显示海拔高度、气压及温度数据，并支持蓝牙或串口通信功能，便于数据上传至移动设备或云端。

三、核心元器件选型与功能分析

1. 气压传感器：BMP085

型号与封装：BMP085采用8引脚LCC（Leadless Chip Carrier）超薄封装，尺寸为5.0mm×5.0mm×1.2mm，适合便携式设备紧凑设计。
关键参数：

• 气压测量范围：300hPa~1100hPa（对应-500米至9000米海拔）

• 温度测量范围：-40℃~+85℃

• 绝对精度：低功耗模式下0.06hPa（0.5米），高精度模式0.03hPa（0.25米）

• 接口：I2C（支持标准模式100kHz与快速模式400kHz）

• 功耗：待机电流0.1μA，测量时典型电流5μA（低功耗模式）

选型理由：

• 高精度与低功耗：BMP085的0.03hPa绝对精度满足便携式设备对海拔高度的测量需求，而超低功耗特性可延长设备续航时间。

• 内置校准参数：传感器EEPROM存储11组校准系数，无需外部校准，简化开发流程。

• 温度补偿机制：集成温度传感器与补偿算法，可消除环境温度对气压测量的影响，提升数据可靠性。

• I2C接口：与主流MCU兼容性强，布线简洁，适合资源有限的嵌入式系统。

功能实现：
BMP085通过压阻效应检测气压变化：当外界气压作用于硅膜片时，膜片形变导致压敏电阻阻值变化，经差分放大与16位Σ-Δ ADC转换为数字信号。温度测量采用集成二极管结构，利用PN结正向压降与温度的线性关系实现。MCU通过I2C接口读取未补偿的气压（UP）与温度（UT）值，并结合EEPROM中的校准参数（AC1~AC6、B1、B2等）执行补偿算法，最终输出精确的气压与温度数据。

2. 微控制器（MCU）：STM32F103C8T6

型号与封装：STM32F103C8T6采用LQFP48封装，尺寸为7mm×7mm，引脚间距0.5mm，适合便携式设备PCB布局。
关键参数：

• 核心：32位ARM Cortex-M3内核，主频72MHz

• 存储：64KB Flash，20KB SRAM

• 外设：2个I2C接口、3个USART接口、2个SPI接口、12位ADC（16通道）

• 功耗：运行模式36mA（72MHz），待机模式2μA

选型理由：

• 高性能与低功耗平衡：Cortex-M3内核提供足够的计算能力处理BMP085数据与补偿算法，同时低功耗模式满足便携设备续航需求。

• 丰富外设接口：2个I2C接口可同时连接BMP085与其他传感器（如温湿度传感器），USART接口支持蓝牙模块或串口调试，扩展性强。

• 开发资源丰富：STM32生态完善，提供HAL库与标准外设库，缩短开发周期。

功能实现：
MCU通过I2C接口初始化BMP085，读取校准参数与原始数据，执行温度补偿与气压校准算法，计算海拔高度，并驱动LCD显示与通信模块。此外，MCU可配置定时器实现周期性采样，或通过中断响应外部按键触发测量。

3. 显示模块：OLED显示屏（0.96寸I2C接口）

型号与封装：0.96寸OLED显示屏采用I2C接口，分辨率128×64，尺寸27mm×27mm，厚度4mm，适合便携设备紧凑显示需求。
关键参数：

• 驱动芯片：SSD1306

• 显示颜色：单色（蓝/黄/白）

• 视角：>160°

• 功耗：典型工作电流20mA（全亮），待机电流10μA

选型理由：

• 低功耗与高对比度：OLED自发光特性无需背光，功耗低于LCD，且对比度达10000:1，户外可视性强。

• I2C接口兼容性：与BMP085共用MCU的I2C总线，简化硬件设计。

• 小尺寸与轻量化：0.96寸屏幕体积小，重量轻，适合手持设备。

功能实现：
OLED显示屏实时显示海拔高度（单位：米）、气压（单位：hPa）与温度（单位：℃），并通过字符或图形界面提升用户体验。例如，可设计主界面显示当前高度与气压，次界面显示温度与历史数据趋势图。

4. 电源管理模块：LDO稳压器与锂电池充电芯片

LDO稳压器：AMS1117-3.3
型号与封装：SOT-223封装，尺寸6.5mm×6.0mm×3.0mm。
关键参数：

• 输入电压范围：4.75V~12V

• 输出电压：3.3V（精度±1%）

• 最大输出电流：1A

• 压差：1.1V（@800mA）

• 静态电流：5mA

选型理由：

• 低噪声与高稳定性：AMS1117-3.3输出纹波小于10mV，可为BMP085与MCU提供稳定电源，避免电压波动影响测量精度。

• 低成本与易采购：该芯片价格低廉，且拍明芯城等平台提供大量库存，便于批量生产。

锂电池充电芯片：TP4056
型号与封装：ESOP-8封装，尺寸5.0mm×6.0mm×2.5mm。
关键参数：

• 输入电压：4.5V~5.5V

• 充电电流：可编程（最大1A）

• 充电终止电压：4.2V±1%

• 充电状态指示：LED输出

• 保护功能：过流、过压、短路保护

选型理由：

• 集成度高：TP4056集成充电管理、状态指示与保护功能，减少外围元件数量，节省PCB空间。

• 兼容性强：支持18650锂电池或聚合物锂电池，充电电流可通过外部电阻调节，适应不同容量电池。

功能实现：
电源管理模块将锂电池电压（3.7V~4.2V）通过AMS1117-3.3转换为3.3V稳定电压，为系统供电。TP4056通过USB接口为锂电池充电，并通过LED指示充电状态（红灯充电中，绿灯充满）。此外，可添加电源开关与电量检测电路，提升用户体验。

四、硬件电路设计

1. BMP085与MCU接口电路

BMP085的SCL与SDA引脚分别连接STM32F103C8T6的PB6（I2C1_SCL）与PB7（I2C1_SDA），并通过4.7kΩ上拉电阻确保信号稳定性。EOC（转换完成引脚）与XCLR（复位引脚）悬空，由软件控制测量流程。VDDA（模拟电源）与VDDD（数字电源）通过0.1μF陶瓷电容去耦，减少电源噪声。

2. OLED显示屏接口电路

OLED的SCL与SDA引脚连接MCU的PB10（I2C2_SCL）与PB11（I2C2_SDA），同样采用4.7kΩ上拉电阻。RESET引脚通过10kΩ电阻上拉至3.3V，确保上电自动复位。VCC与GND之间并联100μF电解电容与0.1μF陶瓷电容，进一步滤波。

3. 电源电路设计

锂电池正极通过TP4056充电芯片连接USB接口，充电电流设置为500mA（通过1.2kΩ电阻设置）。AMS1117-3.3输入端并联10μF电解电容与0.1μF陶瓷电容，输出端并联10μF电解电容，确保LDO稳定性。电源开关采用低导通电阻MOSFET（如AO3400），减少压降与功耗。

五、软件算法设计

1. BMP085数据读取与补偿算法

BMP085的数据读取流程如下：

1. 初始化：MCU通过I2C接口读取EEPROM中的11组校准参数（AC1~AC6、B1、B2、MB、MC、MD）。

2. 启动温度测量：向控制寄存器（地址0xF4）写入0x2E，等待4.5ms后读取未补偿温度值UT（地址0xF6~0xF7）。

3. 启动气压测量：向控制寄存器写入0x34（OSS=0，低功耗模式），等待4.5ms后读取未补偿气压值UP（地址0xF6~0xF8，其中XLSB低4位有效）。

4. 温度补偿：根据UT与校准参数计算真实温度T（单位：℃）：

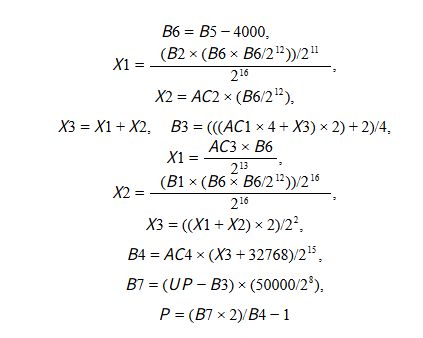

5. 气压补偿：根据UP、T与校准参数计算真实气压P（单位：Pa）：

2. 海拔高度计算算法

基于国际标准大气模型（ISA），海拔高度（Altitude）与气压（P）的关系为：

其中，P0=1013.25hPa为海平面标准大气压。为简化计算，可采用线性插值法：将气压范围划分为多个区间，每个区间内海拔高度与气压呈线性关系，通过查表与插值快速计算高度。

3. 软件流程设计

主程序流程如下：

1. 初始化：配置MCU时钟、I2C接口、定时器与中断，初始化OLED显示屏。

2. 读取校准参数：从BMP085 EEPROM中读取11组校准系数。

3. 周期性采样：定时器中断触发温度与气压测量，执行补偿算法与高度计算。

4. 数据显示：将海拔高度、气压与温度数据更新至OLED显示屏。

5. 通信处理：检测串口或蓝牙数据，响应外部命令（如数据上传或参数配置）。

六、系统优化与测试

1. 抗干扰设计

• 硬件滤波：在BMP085气压输入端并联0.1μF陶瓷电容，抑制高频噪声。

• 软件滤波：采用移动平均滤波算法对连续10次测量结果取平均，减少随机误差。

• 温度补偿优化：根据实验数据修正BMP085温度补偿算法中的系数，提升低温环境下的测量精度。

2. 实验测试

测试环境：温度25℃，气压1013hPa（海平面附近），高度基准为GPS测量值。
测试方法：将便携式设备与专业气压计（如Vaisala PTB110）同步测量同一位置气压与高度，对比数据差异。
测试结果：

• 静态测试：设备测量高度与GPS基准值误差≤0.5米，气压误差≤0.3hPa。

• 动态测试：在楼梯间模拟高度变化，设备响应时间＜1秒，高度变化趋势与实际一致。

七、结论

本文设计了一种基于BMP085的便携式海拔高度测量系统，通过优化硬件选型与软件算法，实现了高精度、低功耗、小体积的设计目标。实验结果表明，系统在静态与动态场景下均可达到±0.5米的高度测量精度，满足户外运动、地质勘探等应用需求。未来可进一步集成GPS模块，实现气压与卫星定位的融合高度测量，提升复杂环境下的可靠性。
