德州仪器LM2596经典降压型DC-DC转换器：支持3A输出的全面解析

一、引言

在电子设备日益普及且功能愈发复杂的今天，电源管理的重要性愈发凸显。高效的电源转换技术能够确保电子设备稳定运行，同时降低能耗、减少发热，延长设备使用寿命。德州仪器（TI）推出的LM2596经典降压型DC-DC转换器，凭借其出色的性能和广泛的应用，成为了众多电子工程师和设计者的首选。它能够将较高的输入电压转换为稳定的低电压输出，支持高达3A的输出电流，为各类电子设备提供了可靠的电源解决方案。

二、LM2596的基本信息

LM2596是德州仪器生产的一款降压型开关稳压器集成电路，属于电源管理芯片类别。它采用开关模式电源（SMPS）技术，通过快速开关和断开来控制能量的传递，实现高效的电压调节。该芯片具有多种版本，包括固定输出电压版本和可调输出电压版本。固定输出电压版本有3.3V、5V、12V等，可调版本则可以在1.23V至37V之间连续调节输出电压，满足不同应用场景的需求。

LM2596的封装形式主要有TO-220和TO-263两种。TO-220封装通常需要外接散热片，以增强散热能力，适用于中等功率应用；TO-263封装则利用PCB覆铜散热，适合在空间有限且对散热要求较高的场合使用。这两种封装形式为工程师在设计电路时提供了更多的选择，能够根据实际应用场景和散热需求进行灵活搭配。

三、LM2596的核心特性

宽输入电压范围

LM2596的输入电压范围覆盖4.5V至40V，这一特性使其能够适应多种常见的电源，如12V、24V和36V电源等。在实际应用中，这种宽输入电压范围具有诸多优势。例如，在工业设备中，不同的设备可能采用不同的电源电压，LM2596可以轻松应对这些不同的输入电压，为设备内部的电路提供稳定的低电压输出。在车载电子系统中，汽车电瓶的电压在12 - 14V之间波动，并且在冷启动时电压可能会骤降，LM2596的宽输入电压范围能够确保在这些情况下依然为车载设备提供稳定的电源，保证设备的正常运行。

高输出电流能力

LM2596支持高达3A的输出电流，这一强大的输出能力使其能够满足众多高功率电子设备的需求。以电动工具为例，电动工具通常需要高效、稳定的电源来保证其长时间运行并维持所需的性能。LM2596能够为电动工具提供稳定的电压输出，确保其在各种工作条件下都能正常工作。在一些需要同时为多个低功耗设备供电的场景中，如智能家居控制中心，LM2596的3A输出电流也能够轻松应对，为Wi-Fi模块、继电器、传感器等多个设备提供充足的电力支持。

高转换效率

LM2596采用开关模式工作，与传统的线性稳压器相比，具有更高的转换效率。其转换效率通常可达75% - 92%，具体数值取决于输入输出条件。在高负载条件下，LM2596的效率优势尤为明显。例如，当输入电压为25V，输出电压为12V时，其效率最高可达90%左右。而传统的线性稳压器，如7805，在相同条件下效率通常只有30% - 60%。高效率意味着在同等功率输出下，LM2596产生的热量较少，从而提高了系统的整体稳定性和可靠性，减少了因过热导致的故障风险，延长了设备的使用寿命。

可调输出电压

LM2596的可调版本为用户提供了灵活的电压调节功能。通过外接分压电阻，用户可以在1.23V至37V之间连续调节输出电压，满足不同应用场景对电压的精确要求。其输出电压调节公式为Vout = 1.23V × (1 + R1/R2)，其中R1和R2为外接分压电阻。例如，若要得到5V的输出电压，可以选择R1 = 3kΩ，R2 = 1kΩ，代入公式计算可得Vout = 1.23V × (1 + 3kΩ/1kΩ) ≈ 4.92V，接近5V。这种可调输出电压的特性使得LM2596在电池充电器、电源适配器、嵌入式系统等领域得到了广泛应用。在电池充电器中，可以根据不同类型电池的充电电压要求，精确调节输出电压，为锂电池、铅酸电池等提供合适的充电电压；在嵌入式系统中，能够为微控制器、传感器、无线模块等提供精确的工作电压，确保系统的稳定运行。

完善的保护机制

LM2596内置了多种保护机制，包括过流保护、热关断保护等，为电路和设备提供了可靠的安全保障。过流保护功能能够在输出电流超过设定阈值时，自动降低输出功率或完全停止工作，防止因过流导致的电路损坏。例如，当负载发生短路或负载电流突然增大时，过流保护机制会迅速响应，限制电流的进一步增加，保护LM2596芯片以及其他电路元件不受损坏。热关断保护功能则能够在芯片工作温度过高时，自动停止工作，待温度降低到安全范围后再重新启动。在高温环境下或长时间高负载运行时，芯片可能会产生较多的热量，导致温度升高，热关断保护功能可以有效避免因温度过高引发的故障，提高系统的可靠性和稳定性。

四、LM2596的工作原理

LM2596的工作原理基于开关电源技术，其内部结构包括高频开关、电感器、输出电容、续流二极管、反馈环路等关键部分。下面详细介绍其工作过程：

当LM2596内部的MOSFET开关管导通时，输入电压通过导通的开关管，从芯片的输出引脚给电感器和输出电容充电，同时为负载供电。在这个过程中，电感器储存能量，其电流逐渐增大；输出电容也储存电荷，电压逐渐上升。此时，续流二极管处于反向截止状态，不参与电路工作。

当开关管截止时，输入电压不再为电感器和输出电容供电，电感器中的电流不能突变，会产生反向电动势，推动电流继续流动。此时，续流二极管导通，形成回路，电感器释放储存的能量，通过续流二极管为负载和输出电容供电，维持输出电压的稳定。输出电容在这个过程中也继续放电，为负载提供稳定的电流。

LM2596的反馈环路会实时检测输出电压，并将其与内部基准稳压源（1.23V）进行比较。若输出电压低于设定值，反馈环路会动态调整开关管的占空比，即增加开关管的导通时间，使更多的能量传递到输出端，从而提高输出电压；若输出电压高于设定值，则减少开关管的导通时间，降低输出电压。通过这种不断调节开关管占空比的方式，LM2596能够实现对输出电压的精确控制，确保输出电压稳定在设定值附近。

五、LM2596的典型应用电路

可调输出电压电路

LM2596的可调输出电压电路是其常见应用之一。以下是一个标准的LM2596 - ADJ可调电源电路结构说明：

电路主要由LM2596芯片、输入电容、输出电容、电感、续流二极管以及外接分压电阻组成。输入电容通常采用47μF - 100μF电解电容与0.1μF陶瓷电容并联的方式，其作用是抑制输入噪声，稳定输入电压，且应尽量靠近芯片的VIN和GND引脚。输出电容则选用100μF低ESR铝电解电容或固态电容，并并联0.1μF陶瓷电容，以减少输出纹波，提高输出电压的稳定性，建议使用固态电容以获得更好的性能。

电感是电路中的关键元件之一，一般选择33μH - 100μH、饱和电流≥3.5A的屏蔽电感，如SRN3015系列。推荐使用屏蔽电感的原因是其能够有效减少电磁干扰（EMI），提高电路的抗干扰能力；若对EMC要求不高，也可以选用插件的功率电感。电感的额定电流应至少为实际负载电流的1倍以上，因为电感的额定电流受温度等因素影响会发生变化，且国产电感的质量可能存在一定差异，降额使用可以提高产品可靠性。

续流二极管应选择快恢复或肖特基二极管，如SB560、1N5822等，严禁使用1N4007等慢恢复二极管。因为慢恢复二极管的反向恢复时间较长，在开关管截止时，电感中的电流通过续流二极管续流时，慢恢复二极管会导致较大的反向恢复损耗，使电路效率降低，甚至可能损坏二极管和芯片。

外接分压电阻用于设置输出电压，应使用1%精度金属膜电阻，以确保输出电压的精度。分压比决定了输出电压的大小，根据输出电压公式Vout = 1.23V × (1 + R1/R2)来选择合适的电阻值。例如，若要得到5V的输出电压，可取R1 = 3kΩ，R2 = 1kΩ，代入公式计算可得Vout ≈ 4.92V，接近5V。在实际应用中，还可以用电位器代替R1，通过调节电位器的阻值来实现可调电源模块的功能，方便DIY爱好者进行实验和调试。

固定输出电压电路

LM2596的固定输出电压电路相对简单，以输出5V为例，其电路结构与可调输出电压电路类似，但不需要外接分压电阻来调节电压。芯片内部已经预设了固定的反馈电阻网络，能够将输出电压稳定在5V。在电路设计中，同样需要注意输入电容、输出电容、电感和续流二极管等元件的选型和布局。输入电容和输出电容的选择和布局要求与可调输出电压电路相同，电感的选择也应根据实际负载电流和输入输出电压条件进行合理选择，续流二极管同样要选择快恢复或肖特基二极管。通过合理选择和布局这些元件，能够构建出高效稳定的5V固定输出电压电路，为需要5V电源的设备提供可靠的电力支持。

六、LM2596的设计注意事项

输入电压范围

在使用LM2596时，必须确保输入电压在其规定的4.5V - 40V范围内。如果输入电压过高，超过芯片的最大承受电压，可能会导致芯片损坏，甚至引发电路故障，对其他元件造成损害。例如，若输入电压超过40V，可能会使芯片内部的开关管、二极管等元件因过压而击穿，导致芯片无法正常工作。如果输入电压过低，低于芯片的最小工作电压，则可能无法提供稳定的输出电压。当输入电压低于4.5V时，芯片可能无法正常启动，或者输出电压不稳定，无法满足负载的需求。因此，在设计电路时，应根据实际应用场景选择合适的输入电源，并在输入端添加适当的保护电路，如过压保护电路和欠压保护电路，以确保输入电压在安全范围内。

输出电压调节

在选择外接电阻来调节LM2596的输出电压时，要确保电阻阻值符合电路要求，并且电阻值的误差不会影响输出电压的稳定性。电阻值的误差会导致分压比发生变化，从而使输出电压偏离设定值。例如，若外接分压电阻的误差较大，可能会导致输出电压偏高或偏低，影响负载设备的正常工作。此外，电阻的功率消耗也应考虑到，以避免因过热造成的故障。电阻在工作过程中会消耗一定的功率，产生热量，如果电阻的功率选择过小，可能会导致电阻过热，甚至烧毁，影响电路的正常运行。因此，在选择电阻时，应根据电阻的阻值和电路中的电流大小，合理选择电阻的功率规格，确保电阻能够正常工作。

散热设计

尽管LM2596具有较高的转换效率，但在高负载条件下，芯片仍然会产生一定的热量。为了避免过热，应确保足够的散热条件。对于TO - 220封装的芯片，通常需要加装散热片。散热片的尺寸应根据输入电压、输出电压、负载电流和环境温度等因素来确定。环境温度越高，对散热的需求也越高，因此需要选择更大尺寸的散热片。例如，在高环境温度或高负载电流的情况下，应选择散热面积较大的散热片，以提高散热效果。对于TO - 263封装的芯片，要利用PCB覆铜进行散热。在焊接这种封装器件的PCB上，覆铜区域至少要有0.4平方英寸，更多的覆铜区域会改善热特性，但当覆铜区域大于6平方英寸时，在散热方面的改善就很小，此时应在通风的情况下使用，以增强散热效果。

电感选型

电感是LM2596电路中的关键元件之一，其选型应根据工作频率、负载电流和其他电路参数进行优化，以确保最佳的性能和效率。电感的选择主要考虑电感值、饱和电流和直流电阻等参数。电感值的选择应根据输入输出电压和负载电流来确定，一般来说，输入电压越高、负载电流越大，所需的电感值越小。例如，当输入电压为12V，输出电压为5V，负载电流为1A时，可选择33μH的电感；当输入电压为24V，输出电压为5V，负载电流为2A时，可选择10μH的电感。饱和电流是指电感在饱和状态下能够承受的最大电流，应确保电感的饱和电流大于实际负载电流，以避免电感饱和导致电路性能下降。直流电阻是指电感在直流电流通过时的电阻，直流电阻越小，电感的损耗越小，效率越高。因此，在选择电感时，应尽量选择直流电阻小的电感。

PCB布线

PCB布线对LM2596电路的性能和稳定性有着重要影响。在布线时，应尽量减小开关回路面积，将VIN、电感、二极管和GND等元件尽量靠近布置，以减少电磁干扰（EMI）和电路中的寄生参数。开关回路面积越大，产生的电磁辐射越强，对周围电路的干扰也越大，同时寄生电感和寄生电容也会增加，影响电路的性能。反馈线应远离噪声源，如开关管、电感等，以避免反馈信号受到干扰，导致输出电压不稳定。反馈信号的准确性对于维持输出电压的稳定至关重要，如果反馈信号受到干扰，可能会导致芯片误调节输出电压，使输出电压波动较大。此外，输入电容和输出电容应尽量靠近芯片的相应引脚，以减少线路阻抗，提高滤波效果，稳定输入输出电压。

七、LM2596的实际应用场景

智能家居控制中心

在智能家居控制中心中，通常需要使用12V适配器作为输入电源，然后通过LM2596将其转换为5V电压，为Wi - Fi模块、继电器、传感器等设备供电。智能家居控制中心需要长时间稳定运行，对电源的稳定性和效率要求较高。LM2596的高转换效率能够减少能量损耗，降低发热量，确保控制中心在长时间运行过程中不会因过热而出现故障。其稳定的输出电压能够为各个设备提供可靠的电力支持，保证智能家居系统的正常运行。例如，Wi - Fi模块需要稳定的5V电压才能正常工作，若电压不稳定，可能会导致Wi - Fi信号中断或数据传输错误；继电器和传感器等设备也需要稳定的电压来确保其准确控制和灵敏检测。

工业PLC扩展模块

工业PLC扩展模块在工业自动化控制中起着重要作用，其输入通常为24V直流总线。LM2596可以将24V电压转换为5V或3.3V，为MCU和通信芯片等供电。工业环境通常存在电压波动、电磁干扰等问题，对电源的抗干扰能力和稳定性要求极高。LM2596具有宽输入电压范围，能够适应24V直流总线的电压波动；其完善的保护机制和稳定的输出特性，能够有效抵抗电磁干扰，确保在恶劣的工业环境下为PLC扩展模块中的各个芯片提供稳定的电源，保证工业自动化控制系统的可靠运行。

车载电子设备

汽车电瓶的电压在12 - 14V之间波动，并且在冷启动时电压可能会骤降。LM2596可以将汽车电瓶的电压转换为稳定的5V电压，为行车记录仪、OBD接口等车载电子设备供电。车载电子设备对电源的稳定性和可靠性要求严格，因为不稳定的电压可能会导致设备工作异常，甚至损坏设备。LM2596的宽输入电压范围和稳定的输出特性，能够满足车载电子设备的需求，确保其在各种工况下都能正常工作。例如，行车记录仪需要稳定的5V电压来保证其视频录制功能的正常运行，若电压不稳定，可能会导致视频画面出现卡顿、闪烁等问题；OBD接口需要稳定的电压来与汽车电脑进行通信，若电压异常，可能会导致通信中断，无法获取汽车的运行数据。

学生实验平台与DIY电源

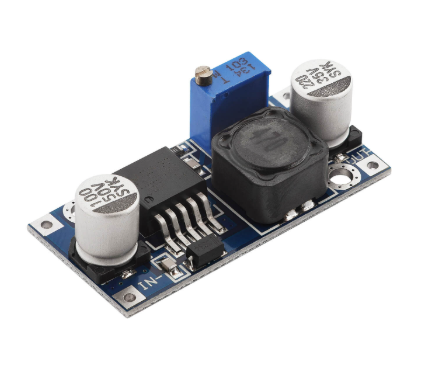

LM2596因其简单易用的特点和高效的性能，成为了学生实验平台和DIY电源项目的热门选择。学生可以通过搭建LM2596电路，深入了解开关电源的工作原理和设计方法，提高自己的实践能力和创新能力。DIY爱好者可以利用LM2596制作各种可调电源模块，满足不同电子设备的供电需求。例如，制作一个可调电源模块，通过调节电位器来改变输出电压，为不同的实验电路或电子设备提供合适的电压，方便实验和调试。LM2596的低成本和广泛的可用性也使得它成为学生和DIY爱好者的理想选择。

八、LM2596与其他类似芯片的比较

LM2596与LM2576、LM1575等芯片同属LM259x系列，它们在功能和特性上有一些相似之处，但也存在一些差异。

LM2576的开关频率为52kHz，而LM2596的开关频率为150kHz。较高的开关频率使得LM2596在相同输出条件下可以使用更小的电感和电容值，从而减小了电路板的尺寸，有利于实现小型化设计。例如，在输出相同电流和电压的情况下，LM2596所需的电感值可能比LM2576小很多，这使得电路更加紧凑。然而，较高的开关频率也会带来一些缺点，如开关损耗和电感的迟滞、涡流损耗会增加。因此，在实际设计中，需要在电路板尺寸和效率之间进行权衡。

LM2575的输出电流为1A，而LM2596的输出电流为3A。LM2596的高输出电流能力使其能够满足更多高功率应用的需求，如电动工具、大功率LED驱动等。而LM2575则更适合一些低功耗、小电流的应用场景，如便携式设备、小型传感器等。

在应用场景方面，LM2596由于其宽输入电压范围、高输出电流能力和高转换效率，广泛应用于工业设备、车载电子、智能家居等对电源性能要求较高的领域。LM2576和LM1575则更多地应用于一些对功率要求不高、对成本较为敏感的场合。例如，在一些简单的消费电子产品中，可能会选择LM2576或LM1575来降低成本。

九、总结与展望

LM2596作为一款经典的降压型DC - DC转换器，凭借其宽输入电压范围、高输出电流能力、高转换效率、可调输出电压和完善的保护机制等众多优点，在智能家居、工业控制、车载电子、学生实验等众多领域得到了广泛应用。它为电子设备提供了高效、稳定的电源解决方案，有力地推动了电子技术的发展。

随着电子技术的不断进步，对电源管理芯片的性能要求也越来越高。未来，LM2596及其系列产品有望在以下几个方面进一步发展和改进。在效率方面，通过优化芯片内部结构和电路设计，进一步提高转换效率，减少能量损耗，降低发热量，以满足更高功率密度和更低功耗的应用需求。在集成度方面，将更多的功能模块集成到芯片内部，如更多的保护功能、更精确的电压调节功能等，减少外部元件的使用，简化电路设计，降低成本，提高系统的可靠性。在智能化方面，结合先进的控制技术和通信技术，实现电源管理的智能化，如远程监控、自动调节、故障诊断等功能，为用户提供更加便捷、高效的使用体验。
