BQ24610 锂电池充电管理芯片详解

　　一、引言

　　随着便携设备、电动工具、UPS 系统及储能产品的广泛应用，对高效、精准、安全的电池充电方案提出了越来越高的要求。锂离子（Li-ion）与锂聚合物（Li-polymer）电池因其高能量密度、体积小、自放电低等优点成为主流电源储能器件。然而，锂电池充电过程需要严格的电压、电流控制以及多重安全保护机制，以防止过充、过热或其他危害安全和寿命的现象。为此，充电管理芯片成为锂电池系统设计中的核心组件。

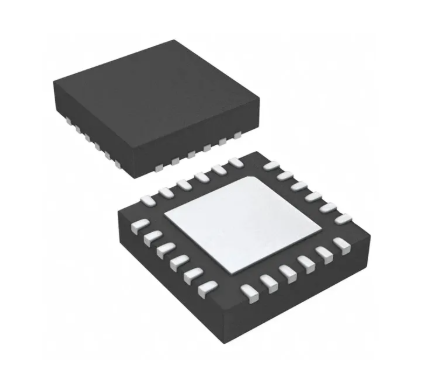

　　BQ24610 是德州仪器（TI）推出的一款高性能、独立式开关模式锂电池充电控制器，广泛应用于多节电池串联（最高支持 6 节）、高效率充电管理与系统供电路径控制等领域。它支持大范围输入电压、外部 MOSFET 集成、高精度充电调整及丰富的保护机制，是很多工业、便携和储能产品的优选充电管理方案。

　　二、芯片概述与基本特性

　　BQ24610 属于 TI 的 BQ2461x 系列 Stand-Alone Buck 充电控制器。它基于同步开关 PWM 架构，通过外部功率 MOSFET 实现高效率的降压充电控制，并集成多种实用功能。它的典型应用范围包括多节串联锂电池的恒流/恒压充电、适配器电流管理、热敏电池保护、系统电源路径管理等。

　　主要特性

　　BQ24610 的核心特性如下：

　　高效同步降压控制器

　　使用 600kHz 同步 Buck PWM 控制，提高转换效率并减少 PCB 面积。

　　宽输入电压范围

　　支持 5V 到 28V 的输入工作电压，可适配市面大多数适配器及多节串联锂电池组。

　　高精度充电调节

　　充电电压精度 ±0.5%，充电电流与适配器电流精度 ±3%，保证充电参数稳定准确。

　　多重安全保护功能

　　包含输入过压保护、电池热敏保护、可编程安全计时器、过流保护、短路保护、热关断等。

　　动态电源管理（DPM）

　　当输入适配器电流达到限制值时，自动降低充电电流以避免过载。

　　支持多节串联锂电池

　　适用于 1 到 6 节电池的独立充电方案。

　　低静态电流（Iq）

　　芯片处于关闭状态时电池放电电流<15µA，输入静态电流 <1.5mA，有利于降低待机功耗。这些特性使 BQ24610 在高效率充电、系统供电路径选择、动态电流调节和延长电池寿命方面表现卓越。

　　三、充电原理：三阶段充电算法

　　根据 TI 官方文档说明，BQ24610 实现了标准的三阶段充电控制：预处理阶段（Preconditioning）、恒流充电阶段（CC）与恒压充电阶段（CV）。

　　1. 预处理阶段

　　当电池电压极低（深度放电状态）时，传统充电器会直接进入恒流模式可能导致电池损伤。BQ24610 会先进入预处理阶段，以较低电流使电池电压逐渐升至安全充电电压门限。这一阶段通常用于恢复深度放电的电池，并减少对电芯的损伤风险。

　　2. 恒流充电阶段

　　在电池电压达到预设最小值后，进入恒流充电阶段。该阶段采用恒定电流对电池进行快速充电。电流大小通过外部设置的电阻网络设定，并由芯片高精度放大器进行监测和反馈，使实际充电电流稳定且可控。

　　3. 恒压充电阶段

　　当电池电压达到设定的目标电压（例如 4.2V/节配比的总电压）时，进入恒压模式。在这一阶段，电压保持恒定，电流逐渐减小，直到电流达到用户设定的终止电流，此时充电过程结束或转为涓流保养模式。终止逻辑允许用户设定最小电流阈值。

　　三个阶段的协同工作确保电池既能高效快速充电，又能实现安全充电结束。

　　四、高效率充电机制及系统供电路径管理

　　BQ24610 的高效充电表现来自多方面机制，其核心是 同步降压控制 与 动态电源管理（Dynamic Power Management, DPM）。

　　1. 同步 Buck PWM 控制

　　传统线性充电器通常采用开关降压转换器后再用线性芯片控制电池充电，这会造成较大的功率损耗。BQ24610 使用同步开关 Buck 控制方案，通过外接 NMOS 管实现高效率电压转换，从而提高整体能量利用率，并减少器件发热。

　　2. 动态电源管理（DPM）

　　DPM 是 BQ24610 的重要功能，能够根据输入适配器的电流限制自动调整充电电流。当系统负载加上充电电流的总需求接近或超过适配器的输出能力时，芯片会智能降低充电电流以避免适配器过载。这不仅保证了系统稳定运行，还避免了适配器因过流导致异常。

　　3. 系统供电路径选择

　　当适配器接入时，BQ24610 能够根据优先系统供电或电池供电逻辑选择电源路径。例如在适配器可用时优先由适配器为负载供电，同时对电池充电；当适配器断开或电压不足时自动切换到电池供电。这样可实现 电源无缝切换、延长电池寿命并提升系统可靠性。

　　五、典型应用与外设设计注意事项

　　在实际应用中，设计一个基于 BQ24610 的电池充电管理系统需要考虑以下细节。

　　1. 外部 MOSFET 选型与驱动

　　为了实现高效率降压充电，需要选择低 Rds(on) 的 MOSFET 并依据工作电流配置合适散热方案。BQ24610 的引脚提供了高电平栅极驱动能力，可驱动 NMOS 降压开关。外围 MOSFET 的选择直接影响整体效率与热特性。

　　2. 电感、二极管和电容设计

　　对于 Buck 转换器，电感值、电容参数需要按照应用电流和输出纹波要求进行设计。较高的电流要求通常需要更大电感与低 ESR（等效串联电阻）电容。通过合理布局和滤波设计可减少系统噪声与 EMI（电磁干扰）。e2echina.ti.com

　　3. 热敏保护与电池热插拔

　　BQ24610 支持热敏电阻连接监测电池温度，并可根据温度状态暂停充电。这对于电池安全至关重要。在 PCB 设计中应为热敏电阻提供良好的热耦合设计，确保温度反馈可靠。

　　4. 适配器电流设置与 DPM 使用

　　ACSET 引脚允许用户设置适配器电流限制，从而在 DPM 工作时约束最大电流需求。这对于系统供电与电池充电平衡尤为重要，需要与实际适配器规格匹配。cnblogs.com

　　5. 引脚与布局

　　在 PCB 布局时，应注意信号地与功率地的分离，减少噪声对反馈采样的干扰。高电流路径应缩短并加粗铜迹，确保电流回路完整。CSDN博客

　　六、典型应用场景举例

　　BQ24610 广泛用于以下产品与领域：

　　工业 UPS 电源：需要对串联电池高效充电和系统供电路径管理。

　　便携式仪器设备：如手持设备电池模块充电及供电管理。

　　移动电源与储能设备：支持多个电池串联，可适配 12V、24V 等标准电源。

　　电动工具充电底座：高电流充电需求场景。

　　以上应用均从 BQ24610 提供的高效、智能功率路径管理和安全保护中受益。

　　七、总结

　　BQ24610 是一款高度集成的独立锂电池充电控制器，支持宽输入电压、高达 10A 充电电流、高精度控制及多重安全保护，适用于多节串联锂电池的高效充电及系统供电路径管理方案。通过合理的外部 MOSFET、电感、电容及热敏设计，可以实现高效率、低功耗的充电系统。其动态电源管理功能可以优化适配器与电池间的电流分配，提高整体系统效率与可靠性。
