一、LM2675 概述与产品定位

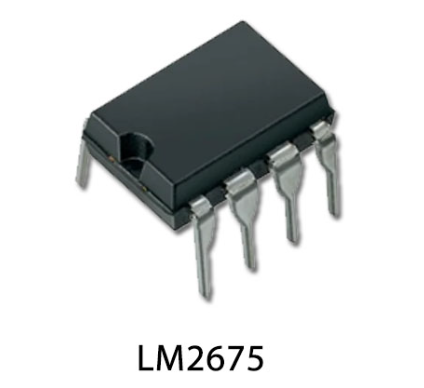

　　LM2675 是德州仪器（Texas Instruments，原 National Semiconductor）推出的一款经典降压型（Buck）开关稳压器芯片，主要面向中低功率 DC-DC 电源应用场景。该器件最大输出电流为 1A，提供多种固定输出电压版本，典型效率高于线性稳压器（LDO），并在较宽输入电压范围内保持稳定工作，是传统模拟电源设计中极具代表性的开关电源方案之一。

　　从产品定位来看，LM2675 介于高集成度同步降压芯片与早期分立式开关电源控制器之间。它内部集成了功率开关管、振荡器、基准源、误差放大器以及多种保护电路，外部仅需极少的功率器件即可构成完整的 DC-DC 降压电源系统。这种高度集成、设计门槛相对较低的特点，使其长期被广泛应用于工业控制、电力仪表、通信设备、嵌入式系统、汽车电子以及消费类电子产品中。

　　二、LM2675 的基本电气特性与核心参数

　　LM2675 的核心技术参数决定了其应用边界和使用方式。从输入输出能力、功率等级、效率表现等方面来看，该芯片属于典型的中小功率 Buck 稳压器。

　　在输入侧，LM2675 支持较宽的输入电压范围，通常可覆盖 8V 至 40V 左右，这使其能够直接适配 12V、24V 工业电源系统，或者由整流滤波后的非稳压直流电源供电。宽输入电压能力也是 LM2675 在工业场合被频繁选用的重要原因之一。

　　在输出侧，LM2675 最大连续输出电流为 1A，内部功率开关管的电流能力和热设计使其在合理散热条件下可以长期稳定运行。芯片提供多种固定输出版本，例如 3.3V、5V、12V 等，用户在选型阶段即可直接匹配目标输出电压，无需外部分压电阻网络，降低了设计复杂度和误差风险。

　　在开关频率方面，LM2675 采用固定频率 PWM 控制方式，典型工作频率约为 260kHz。该频率在效率、EMI、体积之间取得了较为平衡的折中，使得外部电感、电容的尺寸不会过大，同时又能保持较高的能量转换效率。

　　三、LM2675 的内部结构与功能模块解析

　　从内部结构来看，LM2675 是一款高度集成的模拟开关稳压器，其内部主要由以下几个核心功能模块组成，这些模块共同协作，完成从输入直流到稳定输出直流的能量转换与控制。

　　首先是内部功率开关管模块。LM2675 内部集成了一个高压 NPN 或 MOS 结构的功率开关管，该器件直接参与能量的开通与关断，是整个 Buck 变换器中承载电流和电压应力的核心单元。由于功率管已集成在芯片内部，用户无需再选配外部功率 MOSFET，这在 1A 级别应用中大幅简化了设计。

　　其次是振荡器与 PWM 调制模块。芯片内部的振荡器产生稳定的锯齿波信号，并与误差放大器输出进行比较，从而形成脉宽调制（PWM）信号。PWM 信号控制功率开关管的导通时间比例，即占空比，进而调节输出电压。

　　误差放大器和基准源模块也是 LM2675 的关键组成部分。内部高精度基准电压与输出反馈信号进行比较，误差信号经过放大与补偿后，控制 PWM 占空比，使输出电压始终维持在目标值附近。由于固定输出版本的反馈网络已在芯片内部完成，输出稳定性和一致性相对较高。

　　此外，LM2675 内部还集成了多种保护电路，包括过流保护、过温保护以及欠压锁定等功能。这些保护机制在异常工况下可以有效防止芯片损坏，提高系统整体可靠性。

　　四、LM2675 的工作原理详解

　　LM2675 的工作原理本质上遵循经典 Buck 降压拓扑结构，其核心思想是通过高速开关控制，将输入电压周期性地施加到电感器上，再利用电感与输出电容的能量存储与滤波作用，实现低于输入电压的稳定直流输出。

　　在功率开关管导通阶段，输入电压通过内部开关管加到外部电感上，电感电流逐渐上升，电能以磁能形式储存在电感中，同时为负载和输出电容供电。在此阶段，输出电压略有上升趋势。

　　在功率开关管关断阶段，电感中储存的能量通过续流二极管向负载释放，电感电流逐渐下降，输出电容起到平滑电压的作用，使负载端获得相对稳定的直流电压。

　　LM2675 通过调节导通时间与关断时间的比例，即 PWM 占空比，来控制每个开关周期内电感获得的平均能量。当负载电流增大或输入电压波动时，控制环路会自动调整占空比，从而维持输出电压恒定。

　　五、LM2675 固定输出版本的特点与优势

　　与可调输出型 Buck 芯片相比，LM2675 的固定输出版本在工程应用中具有明显优势。首先是设计简化程度高。固定输出版本省去了外部分压电阻网络，减少了元器件数量，也降低了 PCB 布局误差和噪声耦合的风险。

　　其次是输出精度和一致性更好。由于输出电压由内部精密电阻和基准源决定，不同批次、不同应用环境下的输出一致性更高，非常适合批量生产和标准化设计。

　　再次是稳定性与可靠性。固定输出结构使控制环路在芯片内部已经过充分优化，用户无需进行复杂的环路补偿设计，降低了初学者或非电源专业工程师的使用门槛。

　　六、LM2675 的外围电路设计要点

　　在实际应用中，LM2675 虽然高度集成，但外围电路设计依然对系统性能起着决定性作用。最基本的外围器件包括输入电容、输出电容、电感以及续流二极管。

　　输入电容主要用于降低输入电源的纹波和瞬态电流冲击，通常选用低 ESR 的电解电容或钽电容，并在芯片输入引脚附近并联一定容量的陶瓷电容，以改善高频特性。

　　电感的选型直接影响输出纹波、电流能力和效率。一般需要根据开关频率、最大输出电流以及允许纹波电流来综合计算。LM2675 推荐使用饱和电流高于 1.2A 的功率电感，以确保在满载条件下电感不进入磁饱和。

　　续流二极管通常选用肖特基二极管，其正向压降低、反向恢复时间短，有利于提高效率并降低开关损耗。

　　输出电容则负责滤除电压纹波并稳定输出电压，其容量和 ESR 参数需要满足芯片数据手册推荐范围，以确保控制环路稳定运行。

　　七、LM2675 的效率表现与热设计分析

　　LM2675 相比传统线性稳压器，在效率方面具有显著优势。在输入电压远高于输出电压的场合，Buck 开关稳压器的效率可轻松达到 80% 以上，部分工况甚至接近 90%。这意味着在相同输出功率条件下，芯片自身的功耗和发热大幅降低。

　　尽管如此，LM2675 在满载工作时仍会产生一定热量，尤其是在高输入电压、重负载条件下。合理的 PCB 热设计仍然必不可少。建议在芯片底部和电源走线区域铺设大面积铜箔，通过热传导和自然对流降低结温。

　　在高环境温度或封闭空间内应用时，应特别关注热裕量，必要时可降低最大输出电流或增加散热措施，以保证系统长期稳定运行。

　　八、LM2675 的典型应用场景分析

　　LM2675 的应用领域非常广泛，尤其适合对成本、可靠性和设计成熟度要求较高的项目。

　　在工业控制领域，LM2675 常用于将 24V 工业电源降压至 5V 或 3.3V，为 MCU、传感器和通信模块供电。

　　在嵌入式系统中，该芯片可作为主电源或辅助电源模块，配合 LDO 进一步降噪，为核心处理器提供稳定电压。

　　在汽车电子和仪表系统中，LM2675 依靠其宽输入电压和完善保护机制，能够适应电源波动较大的环境。

　　在消费电子和 DIY 项目中，LM2675 也常被用作成熟可靠的电源方案，尤其适合教学、实验和小批量产品。

　　九、LM2675 与同类降压芯片的对比分析

　　与 LM2596、LM2576 等同系列产品相比，LM2675 的输出电流等级较低，但集成度和体积控制更加合理，适合 1A 以内的应用。与现代高频同步 Buck 芯片相比，其效率略低、体积略大，但稳定性、抗干扰能力和设计成熟度依然具有明显优势。

　　对于追求极致效率和小尺寸的产品，可能更倾向于选择新一代同步降压芯片；而对于强调可靠性、可维护性和工程经验积累的系统，LM2675 依然是非常稳妥的选择。

　　十、LM2675 在工程实践中的选型与使用建议

　　在实际选型过程中，建议工程师根据输入电压范围、输出电流需求、环境温度以及成本目标进行综合评估。如果系统输出电流长期接近 1A 上限，应预留一定设计裕量，确保芯片不会长期处于极限状态。

　　同时，严格按照数据手册推荐进行外围元器件选型和 PCB 布局，尤其是电流回路面积、地线规划和去耦电容布置，对降低纹波和 EMI 非常关键。

　　十一、总结

　　总体来看，LM2675 是一款结构成熟、性能稳定、应用广泛的 1A 级固定输出降压型开关稳压器。它在效率、可靠性、设计简化程度之间取得了良好平衡，特别适合中低功率、宽输入电压的工业与嵌入式电源系统。即使在新型电源芯片层出不穷的今天，LM2675 依然凭借其经典设计和工程验证价值，在众多实际项目中占据一席之地。
