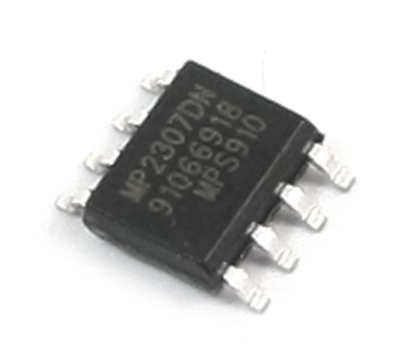

MP2307 开关稳压器（降压型 / Buck）3A 同步整流芯片全面详解

　　MP2307 是一款在中小功率电源系统中应用极为广泛的高集成度同步降压型（Buck）开关稳压器芯片。该器件由 Monolithic Power Systems（MPS）推出，凭借高达 3A 的连续输出电流能力、内部集成上下管同步整流 MOSFET、较高的开关频率以及良好的效率表现，在工业控制、电源模块、消费类电子、通信设备以及嵌入式系统中具有极高的使用频率。以下内容将从器件背景、结构原理、电气参数、功能特性、设计要点、典型应用以及工程实践经验等多个维度，对 MP2307 进行系统、深入、工程化的全面解析。

　　MP2307 芯片概述与技术定位

　　在现代电子系统中，DC-DC 降压稳压器几乎无处不在。随着系统对效率、体积、可靠性以及成本的综合要求不断提高，传统的非同步 Buck 架构已难以满足高效率、低损耗的设计需求。MP2307 正是在这一背景下被广泛采用的一款同步整流降压型稳压器。

　　MP2307 的核心优势在于其高度集成化设计。芯片内部集成了高侧 MOSFET 与低侧 MOSFET，省去了外部肖特基二极管，显著降低了导通损耗与反向恢复损耗。这种同步整流结构在中低输出电压、大电流应用中尤为重要，使系统整体效率得到明显提升，同时也降低了发热与对散热设计的压力。

　　从技术定位来看，MP2307 主要面向输入电压范围较宽、输出电流需求在 3A 以内、对体积与成本敏感的应用场景，尤其适合单板电源、模块化电源以及多路电源系统中的核心降压单元。

　　MP2307 的内部结构与工作原理

　　同步降压 Buck 拓扑原理

　　MP2307 采用经典的同步 Buck 拓扑结构。与传统 Buck 不同的是，其低侧续流器件不再是二极管，而是由一颗低阻抗 MOSFET 代替。在一个完整的开关周期中，高侧 MOSFET 与低侧 MOSFET 交替导通，实现对输出电压的精准调节。

　　当高侧 MOSFET 导通时，输入电源通过高侧管向电感供能，电感电流上升，能量被存储在电感中并向负载输出；当高侧 MOSFET 关闭、低侧 MOSFET 导通时，电感中的能量通过低侧 MOSFET 向负载继续释放，电感电流缓慢下降。通过对占空比的调节，系统即可稳定输出所需的直流电压。

　　内部控制架构说明

　　MP2307 内部集成了电压模式 PWM 控制器。芯片通过误差放大器对反馈电压与内部基准电压进行比较，生成误差信号，再与振荡器产生的锯齿波进行比较，最终形成 PWM 控制信号，驱动上下管 MOSFET。

　　该控制方式在稳定性、瞬态响应以及实现难度之间取得了良好平衡，适合绝大多数通用降压应用。在内部还集成了软启动电路、过流保护、过温保护以及欠压锁定等功能模块，为系统的安全稳定运行提供保障。

　　MP2307 的主要电气参数详解

　　输入与输出能力

　　MP2307 的输入电压范围通常覆盖 4.75V 至 23V，这一范围能够很好地适配常见的 5V、9V、12V、15V、19V 以及 24V 系统电源输入。在输出侧，MP2307 支持可调输出，输出电压最低可接近 0.8V 的内部基准电压，上限则接近输入电压。

　　在输出电流方面，MP2307 的连续输出能力可达 3A。在良好 PCB 散热条件下，芯片能够在较高负载电流下长期稳定工作，这也是其在嵌入式系统与工业电源中广泛使用的重要原因之一。

　　开关频率与效率特性

　　MP2307 的开关频率通常为固定频率设计，工作频率约在 340kHz 左右。相较于低频方案，该频率能够在效率与外围元件尺寸之间取得平衡，使电感、电容体积显著减小，同时仍保持较高的转换效率。

　　在典型应用条件下，当输入电压为 12V、输出电压为 5V、负载电流在 1A～3A 区间时，MP2307 的效率可达到 90% 以上。同步整流结构在低输出电压场景下尤其能体现出明显的效率优势。

　　MP2307 的关键功能特性分析

　　高集成度设计优势

　　MP2307 内部集成了上下管 MOSFET、控制电路、保护电路等关键模块，使外围元件数量大幅减少。对于工程设计人员而言，这不仅降低了 BOM 成本，也缩短了开发周期，提高了系统的一致性与可靠性。

　　软启动与浪涌抑制能力

　　芯片内部集成软启动功能，在上电时通过控制输出电压的上升斜率，有效抑制启动瞬间的浪涌电流。这一特性对于保护输入电源、减轻电感与输出电容的应力、避免对后级负载造成冲击具有重要意义。

　　完善的保护机制

　　MP2307 内部集成多种保护机制，包括逐周期过流保护、过温保护以及欠压锁定功能。当系统出现异常情况时，芯片能够及时限制输出或关闭开关动作，从而避免器件损坏并提升系统整体可靠性。

　　MP2307 的外围电路设计要点

　　电感选择原则

　　电感是 Buck 电路中至关重要的储能元件。对于 MP2307 来说，电感值通常选在 4.7µH 至 22µH 范围内，具体取值需结合输入输出电压、开关频率以及允许的电流纹波综合确定。电感的饱和电流必须高于最大输出电流加上电流纹波峰值，以确保在满载条件下不发生磁饱和。

　　输入与输出电容配置

　　输入端电容主要用于降低输入纹波和吸收开关瞬态电流，通常建议使用低 ESR 的陶瓷电容并靠近芯片 VIN 引脚布置。输出端电容则直接影响输出纹波和瞬态响应性能，一般采用多颗并联陶瓷电容的方式，以兼顾容量与 ESR 要求。

　　反馈电阻网络设计

　　MP2307 通过外接反馈电阻分压网络设定输出电压。电阻取值应在保证稳定性的前提下，兼顾功耗与抗干扰能力。合理的布局与走线对保证输出电压精度同样重要。

　　MP2307 在 PCB 布局中的工程经验

　　在实际工程中，MP2307 的性能很大程度上取决于 PCB 布局质量。高 di/dt 回路应尽量缩短，尤其是输入电容、高侧 MOSFET、低侧 MOSFET 与电感之间形成的电流环路。功率地与信号地应合理规划，必要时采用单点接地方式，降低噪声耦合。

　　此外，芯片底部散热焊盘应与大面积铜箔相连，并通过过孔与内层或背面铜层连接，以提升散热能力。这对于在高负载电流下长期运行尤为重要。

　　MP2307 的典型应用场景分析

　　嵌入式系统与单板计算机供电

　　在各类嵌入式控制板、工控主板以及单板计算机中，MP2307 常用于将 12V 或 24V 总线电压降压至 5V、3.3V 或更低电压，为 MCU、FPGA、存储器及外设供电。

　　工业控制与仪表系统

　　工业设备通常对电源的稳定性和可靠性要求较高。MP2307 凭借其完善的保护功能和良好的效率表现，能够在较宽温度与电压范围内稳定运行，适用于 PLC 模块、传感器节点及控制器电源。

　　消费类电子与模块电源

　　在路由器、机顶盒、电源模块以及各类 DIY 电源设计中，MP2307 因其成本低、性能稳定、设计成熟，被大量采用为核心降压方案。

　　MP2307 的优势与局限性综合评估

　　从优势角度来看，MP2307 具备高集成度、高效率、设计成熟、资料丰富等显著特点，非常适合中等功率降压应用。从局限性角度分析，其开关频率固定，在极端高频小体积设计中灵活性有限，同时最大输出电流受限于芯片封装与散热条件，不适合更大功率场景。

　　总结与工程应用建议

　　MP2307 是一款在工程实践中经过大量验证的经典同步降压型开关稳压器。其 3A 输出能力、宽输入电压范围以及良好的效率表现，使其在众多 DC-DC 解决方案中占据重要位置。对于追求性价比、可靠性以及开发效率的工程项目而言，MP2307 依然是一颗非常值得优先考虑的 Buck 稳压器芯片。

　　在实际设计中，只要合理选择外围元件、重视 PCB 布局与散热设计，MP2307 完全能够满足大多数中小功率降压应用的需求，并在长期运行中保持稳定可靠的性能表现。
