CD4066四双向开关介绍

来源:
2025-12-18
类别:基础知识
eye 1
文章创建人 拍明芯城

  一、CD4066四双向模拟开关概述

  CD4066 是 CMOS 4000 系列中应用极为广泛的一款四路双向模拟开关集成电路,全称通常称为“四双向模拟开关”或“四通道双向电子开关”。该器件内部集成了四个结构和性能完全一致、相互独立控制的双向模拟开关,每个开关均由一个控制端独立驱动,既可以用于模拟信号通断控制,也可以用于数字信号的选通、隔离和逻辑切换。由于其结构简单、工作电压范围宽、功耗低、接口灵活,CD4066 自问世以来在音频处理、仪器仪表、通信系统、工业控制、电源管理以及各类消费电子产品中得到了长期而稳定的应用。


  从技术体系上看,CD4066 属于基于 CMOS 工艺实现的模拟开关器件,与传统的继电器或分立晶体管开关相比,其无机械触点、体积小、寿命长、响应速度快,且能够在较宽电源电压范围内稳定工作。这些特性使得 CD4066 在对可靠性、集成度和功耗有一定要求的系统中,具有不可替代的工程价值。

  二、CD4066 的发展背景与器件定位

  在早期电子系统中,信号通断主要依赖机械继电器或简单的晶体管开关。机械继电器虽然具有接触电阻小、隔离性能好等优点,但存在体积大、寿命有限、驱动功耗高以及响应速度慢等问题。随着集成电路技术的发展,特别是 CMOS 工艺逐渐成熟,模拟开关逐步成为信号切换的重要解决方案。

  CD4066 正是在这种背景下推出的典型产品之一。它并不是专门针对某一细分应用而设计的专用芯片,而是一种通用型模拟开关器件,强调的是通用性、兼容性和易用性。其定位非常清晰:在中低频、低到中等精度要求的模拟或数字信号路径中,提供简单、可靠的电子开关功能。

  由于 CD4066 兼容 4000 系列 CMOS 逻辑器件,其逻辑控制电平与系统电源直接相关,因此在单电源或双电源系统中都能方便使用,这也是它能够长期保持市场生命力的重要原因之一。

  三、CD4066 的基本结构组成

  从内部结构角度看,CD4066 主要由以下几个部分组成:四个完全相同的双向模拟开关单元、四个控制逻辑电路以及公共的电源和基准结构。每一个模拟开关本质上是由一对互补 MOSFET 组成的传输门结构,这种结构能够在开关闭合时同时传输高电平和低电平信号,从而实现真正意义上的双向导通。

  每个开关单元具有两个对称的信号端口,通常在数据手册中标记为 X 和 Y,这两个端口在功能上没有输入输出方向之分,信号可以从任一端进入并从另一端输出。控制端通常标记为 IN 或 CONTROL,当控制端为有效逻辑电平时,对应的模拟开关闭合;当控制端为无效逻辑电平时,开关断开。

  这种结构设计的最大优势在于简化了系统设计,工程师无需区分信号方向,也不必担心信号极性问题,尤其适合音频、传感器信号以及低频模拟量的切换应用。

  四、CD4066 的工作原理详解

  CD4066 的工作原理可以从 CMOS 传输门的基本机理来理解。在每个模拟开关内部,通常包含一只 N 沟道 MOSFET 和一只 P 沟道 MOSFET 并联构成的传输门。当控制信号为高电平时,内部控制逻辑会同时使 N 沟道管和 P 沟道管进入导通状态,此时开关呈现低导通电阻,信号可以在两个端口之间自由传输。当控制信号为低电平时,两只 MOSFET 同时截止,开关处于高阻断态,两个信号端口之间几乎完全隔离。

  由于采用互补 MOSFET 结构,CD4066 在导通状态下对信号幅度的限制相对较小,理论上只要信号电压位于电源电压范围之内,就可以被有效传输。这一点对于模拟信号尤为重要,因为单一 N 沟道或 P 沟道器件往往会在靠近电源轨时出现明显的压降或失真,而传输门结构可以显著改善这一问题。

  需要注意的是,虽然 CD4066 支持双向信号传输,但其信号幅度必须严格限制在 VSS 与 VDD 之间,否则可能导致内部 MOSFET 体二极管导通,从而引发信号失真或器件损坏。

  五、CD4066 的电气特性与参数分析

  在工程应用中,理解 CD4066 的主要电气参数至关重要。首先是工作电源电压范围,CD4066 通常支持较宽的供电范围,例如 3V 至 15V 或更高,这使得它能够兼容多种系统电压环境。不同厂家和不同封装版本在参数细节上可能略有差异,但整体特性保持一致。

  导通电阻是衡量模拟开关性能的重要指标之一。CD4066 的导通电阻会随着电源电压的变化而变化,一般情况下,电源电压越高,导通电阻越低。在低电压工作条件下,导通电阻可能达到数百欧姆,而在高电压条件下则可降至几十欧姆。对于音频或低频信号应用,这一数值通常是可以接受的,但在高精度或高带宽应用中需要特别评估其影响。

  关断漏电流也是一个不容忽视的参数。CD4066 作为 CMOS 器件,其关断漏电流通常非常小,在正常温度范围内可以达到纳安级甚至更低,这使得它在低功耗系统中表现良好。

  此外,信号带宽、开关速度、控制端输入电流等参数也直接影响器件的适用场景。总体而言,CD4066 更适合低频或中频信号切换,而不适合高频射频应用。

  六、CD4066 的引脚功能说明

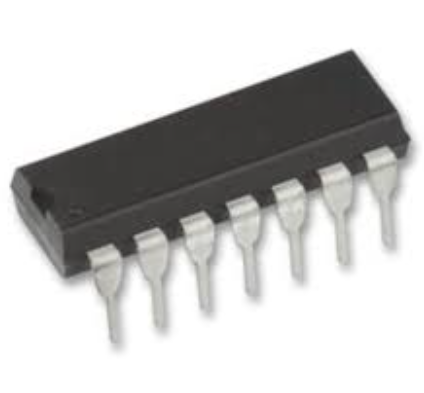

  典型的 CD4066 采用 14 引脚封装,其引脚分配遵循对称和模块化的设计思路。每个模拟开关占用两个信号引脚和一个控制引脚,四个开关合计使用十二个引脚,其余引脚为电源和地。这样的布局便于 PCB 设计和信号走线,同时也减少了相互干扰的可能性。

  在实际应用中,工程师需要特别注意电源引脚的去耦设计,通常建议在 VDD 与 VSS 之间并联合适的旁路电容,以降低电源噪声对模拟信号的影响。此外,控制引脚在未使用时应避免悬空,以防止开关状态不确定。

  七、CD4066 的主要功能特点

  从功能层面总结,CD4066 具有以下几个显著特点。第一,真正的双向信号传输能力,使其能够灵活应对各种模拟和数字信号切换需求。第二,低静态功耗特性,使其非常适合电池供电或低功耗系统。第三,控制逻辑简单,通常只需一个数字信号即可完成开关控制,降低了系统复杂度。第四,器件成熟度高、供应稳定,几乎所有主流半导体厂商都提供兼容型号。

  这些特点共同决定了 CD4066 在工程设计中的“基础器件”地位。它往往不是系统中最引人注目的部分,但却在信号路径管理和功能实现中扮演着关键角色。

  八、CD4066 在模拟信号处理中的应用

  在模拟信号处理领域,CD4066 常被用于音频信号切换、信号复用、信号隔离以及测试点选择等场合。例如在音频设备中,可以利用 CD4066 实现不同音源之间的切换,或在调音台中实现通道的接入与断开。由于其双向特性,音频信号的流向无需额外考虑,设计更加直观。

  在传感器系统中,CD4066 可用于在多个传感器信号之间进行轮询采样,配合模数转换器实现多路信号采集。虽然其导通电阻和带宽有限,但在低速、低精度要求的应用中完全可以胜任。

  九、CD4066 在数字系统中的应用

  除了模拟信号,CD4066 同样可以用于数字信号的通断控制。在某些场合下,工程师需要对数字信号进行隔离、共享或测试,使用 CD4066 可以在不引入复杂逻辑的情况下实现这一目标。例如在调试阶段,可以通过模拟开关将某些信号引出或断开,从而提高系统的可维护性。

  需要注意的是,在高速数字信号应用中,CD4066 的传播延迟和信号完整性可能成为限制因素,因此更适合用于低速或控制类数字信号。

  十、CD4066 与同类器件的比较

  在四路模拟开关领域,CD4066 常常与 CD4051、CD4052、CD4053 等器件进行比较。与这些多路复用器相比,CD4066 的最大特点在于每个通道完全独立,没有公共端口,适合点对点的信号切换需求。而多路复用器则更适合多选一或一选多的场景。

  在现代器件中,也存在一些基于更先进工艺的低导通电阻模拟开关,但这些器件通常成本更高、控制逻辑更复杂。对于不追求极致性能的应用而言,CD4066 仍然是一种性价比极高的选择。

  十一、CD4066 的设计注意事项

  在实际设计中,使用 CD4066 需要注意几个关键问题。首先是信号电压范围,必须确保不超出供电电压。其次是导通电阻对信号幅度和线性度的影响,尤其是在音频或精密测量应用中需要进行充分评估。再次是温度变化对参数的影响,在宽温环境下应参考数据手册中的温度特性曲线。

  此外,合理的 PCB 布局、良好的电源去耦以及控制信号的稳定性,都是保证 CD4066 正常工作的基础条件。

  十二、CD4066 的典型应用实例分析

  在实际工程案例中,CD4066 常用于音频输入选择电路,通过单片机控制不同开关,实现多音源切换。在工业仪表中,可用于测试通道切换和信号校准。在教育和实验设备中,CD4066 也因其原理直观、使用方便,常被作为教学和实验的基础器件。

  这些实例充分说明,尽管 CD4066 并非高端器件,但其通用性和可靠性使其在众多领域中长期占据一席之地。

  十三、CD4066 的市场现状与国产替代

  目前市场上提供 CD4066 或兼容型号的厂商众多,包括国际知名品牌和国内半导体厂商。随着国产 CMOS 工艺的成熟,越来越多的国产替代型号在性能和可靠性上已经能够满足绝大多数应用需求。这为工程师在成本控制和供应链安全方面提供了更多选择。

  在进行选型时,建议综合考虑封装形式、参数一致性、供货稳定性以及技术支持等因素,而不仅仅关注单一参数。

  十四、总结与应用价值评估

  综合来看,CD4066 作为一款经典的四双向模拟开关器件,其设计理念朴素但极为实用。它并不追求极端性能,而是以宽电压范围、低功耗、双向传输和高度通用性为核心优势,满足了大量基础型和中低端应用的实际需求。正是这种“不过度设计”的特性,使其在数十年的技术演进中始终保持着稳定的应用价值。

  对于初学者而言,CD4066 是理解模拟开关和 CMOS 传输门原理的理想器件;对于经验丰富的工程师而言,它则是一种可靠、熟悉且易于集成的设计工具。在可以预见的未来,CD4066 及其兼容型号仍将继续在电子系统中发挥重要作用。
