PCBA可靠性测试全流程深度解析

　　PCBA 可靠性测试的概念与必要性

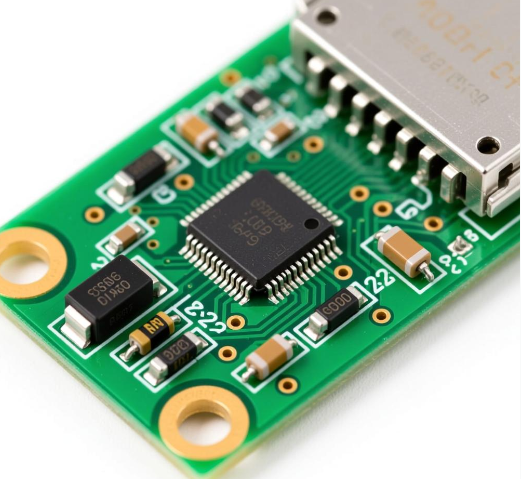

　　PCBA（Printed Circuit Board Assembly，印制电路板组装）是现代电子产品最核心的组成部分，是各类元器件、电路连接、信号处理与系统功能实现的基础载体。在消费电子、工业装备、新能源汽车、轨道交通、医疗器械、航空航天、5G 通信、物联网设备，以及各类对可靠性要求极高的行业中，PCBA 质量直接决定整机产品的稳定性、使用寿命和用户体验。在电子产品持续向高密度、小型化、轻薄化、高速化、极端环境应用扩展的背景下，PCBA 的可靠性测试已经不仅是产品出厂前的质量把关，更成为整个设计体系的重要组成部分，贯穿研发、试产、量产乃至售后质量监控的全生命周期。

　　PCBA 可靠性测试的核心意义不仅在于验证其能否在标准环境下工作，而在于模拟真实或比真实更苛刻的应用条件，使PCBA暴露在高温、低温、高湿、机械应力、电源应力、电磁干扰、化学腐蚀、长期老化、盐雾气候等极端复杂环境下，通过反复应力加载来验证其耐久性、稳定性与安全性。成熟的PCBA可靠性体系能够有效降低产品失效率（Field Failure Rate）、减少售后维修成本、提升产品竞争力、确保客户信赖、支持产品在极端用途场景中的应用。例如新能源汽车的BMS、电机控制器、车载网关等 PCBA，不仅需要承受高温、振动、潮湿、长时间工作压力，还需满足汽车级严苛标准；工业装备的PCBA需在高噪声、高电磁干扰、粉尘潮湿环境运行；医疗器械要求高度稳定和安全；航空航天更是需要超高可靠性才能满足苛刻要求。

　　PCBA 可靠性测试不仅是必要的，而且其完整体系往往决定一个品牌能否进入高端行业领域，是否能在市场中保持长期竞争力。随着电子行业向智能制造、国产化替代、高端装备与高环境适应性方向发展，可靠性测试更是产品成功上市的必要条件。

　　PCBA 可靠性测试的总体分类

　　PCBA 的可靠性测试体系十分庞大，涉及材料学、热力学、力学、电子工程、电磁兼容、制造工艺学等多个学科。为了将复杂的测试体系结构化，可靠性测试一般可分为五大类，每一类内部又包含多个测试项目。这五大类分别是环境类测试、机械类测试、电气应力类测试、化学腐蚀类测试、寿命与老化类测试。

　　以下为测试体系分类说明：

　　一、环境类可靠性测试

　　主要验证 PCBA 在温度、湿度、气压、水汽、盐雾、户外恶劣气候等极端环境下的稳定性。包括高低温循环、高温存储、低温存储、冷热冲击、湿热试验、高温高湿耐久试验、盐雾测试、防水测试、防尘测试等。

　　二、机械类可靠性测试

　　用于评价 PCBA 在振动、跌落、冲击、扭曲、挤压、运输等机械应力下是否会损坏或性能衰退。包括随机振动、正弦振动、机械冲击、跌落测试、板弯曲测试、焊点疲劳测试、插拔寿命等。

　　三、电气应力类测试

　　模拟 PCBA 在电气异常、静电放电、电磁干扰、电源瞬态等电气环境中是否稳定。包括 ESD 静电测试、浪涌测试、电快速脉冲群 EFT、电磁兼容 EMC、过压和欠压测试、电流过载、短路保护等。

　　四、化学类腐蚀与耐性测试

　　验证 PCBA 对化学物质、腐蚀性气体、清洗剂、油污、助焊剂残留等因素的耐受性。包括 SO₂、NOx 腐蚀测试、清洗残留测试、助焊剂腐蚀测试、化学溶剂耐性测试等。

　　五、寿命与长期可靠性测试

　　包括老化试验、加速寿命试验 ALT、加速老化试验 AAT、MTBF 评估、HALT/HASS、疲劳寿命测试等，重点评估 PCBA 的长期稳定性。

　　通过对以上五类测试的深入实施，企业能够系统性地建立产品可靠性体系，从研发到量产均可确保品质一致性，使产品成功进入对可靠性要求极高的行业领域。

　　环境类 PCBA 可靠性测试的详细解析

　　环境类测试主要用于模拟产品在各种极端气候和环境下的运行情况。这类测试非常关键，特别是在新能源汽车、户外通信设备、工业设备等行业中，它们通常长期暴露在极端的温度和湿度环境下，因此环境类可靠性测试是许多高端产品进入市场前最关键的验证环节。

　　以下将详细解析每一种环境类测试的意义、原理、标准及常见失效模式。

　　高低温循环测试

　　高低温循环测试用于检验 PCBA 在长时间温度变化反复冲击下的可靠性。温度通常在 -40℃ 至 +125℃ 之间循环变化，某些汽车级产品甚至可达 -55℃ 至 +150℃。在温度的不断循环中，PCBA 内部材料热膨胀系数不同，导致焊点、PCB、芯片封装等反复受力，进而暴露出焊点裂纹、封装分层、材料变形、器件损伤等隐藏问题。该测试适用于电控系统、能源设备、工业设备等。

　　常见失效模式包括焊点疲劳开裂、陶瓷器件断裂、IC 封装翘起、PCB层间分离等。

　　高温存储测试

　　高温存储用于模拟 PCBA 在高温环境长期放置的情况，如设备在运输途中暴晒、汽车发动机舱环境、工业长期高温环境等。通常测试温度在 85℃、105℃ 或 125℃。高温会加剧金属迁移、焊点脆化、塑料老化、电解电容干涸等问题，因此该测试对于电源电路和高功率电路尤为重要。

　　低温存储测试

　　低温存储测试模拟 PCBA 在极寒环境的存储，如冬季户外设备、航空设备、极地用途设备等。低温容易使材料收缩，导致器件受应力损伤，焊点变脆，塑料封装出现裂纹等。

　　高温高湿试验（高温高湿存储和工作试验）

　　高温高湿环境对 PCBA 极具破坏性，湿度容易引发电化学腐蚀、金属迁移、枝晶生长，最终导致短路、性能下降、绝缘强度变差。高温高湿试验通常用 60℃/95%RH 或 85℃/85%RH 进行。

　　常见失效包括 PCB 上形成导电树枝、IC 引脚腐蚀、焊接区域的助焊剂残留化学反应等。

　　冷热冲击试验

　　冷热冲击试验比高低温循环更为严苛，是瞬间从极低温跳转到极高温，例如从 -40℃ 直接跳到 +125℃。转换时间通常在10～30秒内完成。这种温度冲击会对 PCBA 的材料粘接力、封装稳定性、焊点疲劳产生巨大影响，常用于汽车电子、航空电子等对温差耐受性要求极高的行业。

　　盐雾测试

　　盐雾测试主要用于评估 PCBA 在含腐蚀性盐分环境下的耐腐蚀能力，例如海洋设备、海边安装设备、户外通信基站、风电系统等环境。盐雾中的氯化物会迅速腐蚀金属，导致连接器生锈、PCB 金属层腐蚀、焊点氧化等。

　　防水防尘测试（IP 等级验证）

　　IP 检测用于确认 PCBA 在一定的防水、防尘结构保护下能否正常工作。对于 PCBA 本体，还会测试三防漆涂覆的防水能力，如浸水、喷淋、潮湿环境耐久性等，以确保产品在户外恶劣条件下的长期使用可靠性。

　　机械类 PCBA 可靠性测试的深入解析

　　机械类可靠性测试主要用于模拟 PCBA 在运输、使用、跌落、振动等情况下所承受的机械应力。这类测试对汽车电子、工业控制器、无人机、军工设备、智能手机等行业尤为重要。

　　振动测试

　　振动测试分为正弦振动（Sine）和随机振动（Random）两类。正弦振动用于查找共振频率，而随机振动用于模拟真实运输与车辆运行环境。振动会导致焊点疲劳、元件脱落、连接器松动、变压器铁芯裂开等问题，因此在高可靠产品中必须进行全面振动测试。

　　常见失效包括电感脱焊、陶瓷电容断裂、连接器虚焊等。

　　机械冲击测试

　　机械冲击测试用于模拟 PCBA 遭受剧烈碰撞，例如工业设备突然停机产生冲击、物流磕碰、机械撞击等场景。冲击试验会对脆性元件如晶体、陶瓷电容、电感等造成破坏，也会检测焊点抗冲击能力。

　　跌落测试

　　跌落测试主要用于消费电子、手持设备、智能仪表、便携装置等。PCBA 裸板跌落测试可检测元件焊点强度、PCB机械韧性、元件本体耐冲击性等；装机跌落测试则模拟整机跌落条件。

　　板弯曲测试

　　板弯曲测试用于评估 PCB 在受力变形时，焊点是否会开裂、器件是否脱落。随着现代 PCBA 越来越薄，弯曲可靠性测试显得尤为重要。

　　焊点疲劳测试

　　焊点疲劳测试用于验证焊点在应力下的长期稳定性，例如温度循环、振动叠加温度交替等。特别是 BGA、QFN 等封装，其焊点疲劳寿命是 PCBA失效的常见原因之一。

　　电气应力类 PCBA 可靠性测试详解

　　电气应力类测试模拟 PCBA 在电源波动、静电放电、电磁干扰、瞬态电压突变等电气环境下的反应，确保其在实际使用中不会出现功能异常或损坏。

　　ESD 静电测试

　　静电测试模拟人体接触、空气放电造成的高压瞬间冲击。常见方式包括接触放电和空气放电。静电容易损坏 MOS 管、MCU、电源芯片、射频前端，因此 ESD 是各类电子产品必须通过的关键测试。

　　浪涌（Surge）测试

　　浪涌测试模拟雷击、电网切换等导致的高能量瞬态冲击，测试电源部分的耐受能力。对于电源适配器、电网接口类设备尤为关键。

　　EFT 电快速脉冲群测试

　　EFT 模拟继电器开关、电机启动等设备产生的高频干扰脉冲，测试 PCBA 的快速脉冲抗扰度。

　　EMC、EMI、EMS 测试

　　EMC 测试包括电磁辐射（EMI）与电磁抗扰度（EMS），确保 PCBA 在复杂电磁环境不会产生干扰也不怕干扰。

　　化学腐蚀类测试

　　包括助焊剂残留腐蚀测试、清洗剂耐受测试、酸性气体腐蚀测试（SO₂、H₂S、NOx）等。大量工业现场设备会暴露在硫化环境、化工环境中，因此化学类测试可有效确保 PCBA 不会因腐蚀导致金属脱落或失效。

　　寿命与长期可靠性测试

　　寿命类测试模拟PCBA的长时间运行状态，用于评估产品在多年使用中的稳定性。

　　老化（Burn-in）测试

　　老化测试通过长时间通电运行来暴露潜在缺陷，例如虚焊、器件不良、散热不良等。常用于电源板、服务器板、汽车控制单元等高可靠产品。

　　加速寿命试验 ALT

　　通过提高温度、电压、湿度等方式加速老化，推算 PCBA 寿命与 MTBF。采用如 Weibull 分布、Arrhenius 模型等进行寿命预测。

　　HALT/HASS 测试

　　HALT（Highly Accelerated Life Test）通过温度极限、振动极限、组合应力来找出产品设计弱点，用于研发阶段。HASS（Highly Accelerated Stress Screen）用于量产抽检，剔除潜在不良品。

　　PCBA 可靠性测试与国际标准体系

　　常见标准包括 IPC、IEC、JEDEC、MIL-STD、UL 等。

　　例如：

　　IPC-9701：焊点可靠性

　　JEDEC JESD22 系列：温度循环、跌落、湿热等

　　MIL-STD-810：环境测试总标准，用于军工与航空

　　IEC 60068：环境试验基础标准

　　ISO 16750：汽车电子环境测试标准

　　企业常根据行业要求选择不同标准，以确保测试结果的行业兼容性和权威性。

　　PCBA 可靠性测试的实施流程

　　完整测试流程包括以下阶段：

　　产品设计阶段：可制造性/可测试性设计（DFM/DFT/DFR）审查

　　工程样机阶段：EVT 测试

　　设计确认阶段：DVT 全项目可靠性验证

　　小批量阶段：PVT 稳定性测试

　　量产阶段：HASS 或加严抽检

　　市场阶段：售后失效分析（FA）与持续优化

　　可靠性测试不仅仅是测试部门的任务，更是企业研发体系的一部分，它影响选材、设计、电源架构、信号完整性、散热方案、结构设计等多方面。

　　PCBA 可靠性测试常见失效模式与分析方法

　　包括焊点开裂、元件失效、锡须生长、封装裂纹、金属迁移、腐蚀、虚焊、EMI异常、电容 ESR 升高、晶振失效、DC-DC 不稳定等。常用分析手段包括 X-Ray、显微切片、SEM 扫描、电源波形分析、热像仪等。

　　总结：PCBA 可靠性测试对产品成功的决定性影响

　　完整的 PCBA 可靠性测试体系能够显著降低产品风险，提高市场竞争力，减少售后成本，并确保产品在极端环境中仍能长期可靠运行。无论是消费级电子还是工业级、汽车级、军工级产品，可靠性测试都是保障品质的核心环节。随着电子产业向高性能、高环境要求发展，可靠性测试的重要性将持续增强，成为企业产品成功的关键基础能力。
