LT3080中文详细资料

一、LT3080简介

LT3080是由亚德诺（ADI）旗下Linear Technology公司推出的一款可调式1.1A低压差（LDO）线性稳压器。作为一款高性能的电源管理器件，LT3080凭借其独特的单电阻编程、低压差、并联操作等特性，在工业控制、汽车电子、通信设备、消费电子等领域得到了广泛应用。其设计旨在满足高电流、低噪声、宽电压调节范围的应用需求，同时具备出色的散热性能和保护功能，为工程师提供了灵活、可靠的电源解决方案。

二、工作原理

LT3080的核心工作原理基于精密电流基准和误差放大器技术。与传统LDO采用电压基准不同，LT3080通过内部10μA精密电流源和SET引脚的外接电阻实现输出电压的精确调节。具体流程如下：

1. 电流基准生成：内部10μA精密电流源产生稳定的基准电流，该电流流经SET引脚的外接电阻Rset，生成与输出电压成比例的电压信号。

2. 误差放大器比较：误差放大器将SET引脚电压与反馈电压进行比较，输出控制信号调整传输晶体管的导通程度。

3. 传输晶体管调节：传输晶体管根据误差放大器的输出信号，动态调整输入电压到输出电压的压差，确保输出电压稳定。

4. 低压差操作：通过引出传输晶体管的集电极，LT3080可在多电源输入环境下实现最低350mV的压差，显著提升能效。

该设计使得LT3080能够在输入电压接近输出电压时仍保持稳定输出，同时支持输出电压从0V至36V的宽范围调节。

三、核心作用

LT3080在电源管理系统中扮演多重关键角色：

1. 电压调节：通过单电阻编程实现输出电压的精确调节，满足不同负载的电压需求。

2. 电流扩展：支持直接并联操作，可通过增加器件数量提升输出电流，满足大功率应用需求。

3. 散热优化：并联设计有效分散热量，降低单个器件的热应力，提升系统可靠性。

4. 噪声抑制：40μVRMS的低输出噪声和75dB@120Hz的高电源纹波抑制比（PSRR），为敏感电路提供清洁电源。

5. 保护功能：内置过流保护和过热保护，防止器件在异常工况下损坏。

四、产品特点

LT3080的显著特点使其在同类产品中脱颖而出：

1. 单电阻编程：仅需一个外接电阻即可设置输出电压，简化电路设计，降低BOM成本。

2. 超低压差：典型压差350mV（SOT-223封装除外），支持高效电源转换。

3. 宽输入范围：输入电压1.2V至36V，适配多种电源环境。

4. 高输出电流：单器件支持1.1A连续输出，并联后电流能力线性扩展。

5. 低噪声设计：40μVRMS的输出噪声满足音频、射频等高精度应用需求。

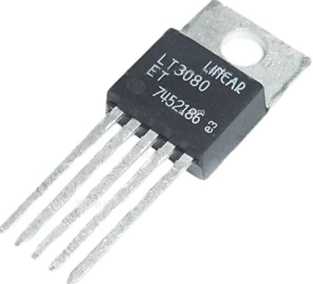

6. 灵活封装：提供DFN-8（3x3）、MSOP、DD-Pak、TO-220、SOT-223等多种封装，适配不同空间布局需求。

7. 全面保护：折返电流限制和过热保护功能，提升系统鲁棒性。

五、引脚功能详解

LT3080的引脚设计兼顾功能性与易用性，各引脚功能如下：

1. IN（输入电压端）：连接电源输入，支持1.2V至36V宽范围电压。

2. OUT（输出电压端）：提供调节后的稳定输出电压，可并联以扩展电流。

3. UorRoL（电源控制端）：

• 与IN短接时，工作在三端稳压器模式，典型压差1.3V。

• 单独使用时，工作在四端稳压器模式，典型压差降至300mV。

4. SET（设定端）：通过外接电阻Rset设置输出电压，SET引脚电流初始准确度1%。

5. NC（空脚）：无电气连接，保留用于未来扩展。

六、核心功能解析

LT3080的功能设计紧密围绕实际应用需求展开：

1. 并联扩展能力：内部镇流电阻设计允许直接并联多个LT3080，无需额外均流电路，即可实现电流能力的线性扩展。例如，4片LT3080并联可提供4.4A输出电流。

2. 远程感应支持：通过SET引脚和反馈电阻网络，可实现远程电压感应，补偿线路压降，确保负载端电压精度。

3. 使能控制：部分封装（如LT3080-1）内置使能引脚，可通过外部信号控制器件启停，降低待机功耗。

4. 软启动功能：配合外部电容可实现软启动，避免上电时的大电流冲击。

七、典型应用场景

LT3080的卓越性能使其在多个领域得到广泛应用：

1. 工业电源：

• 作为大电流表面贴装电源，为PLC、传感器、执行器等提供稳定供电。

• 用于开关电源的后置稳压，提升输出电压精度和纹波抑制能力。

2. 汽车电子：

• 适配12V/24V车载电源系统，为ECU、仪表盘、车载娱乐系统等提供低噪声电源。

• 满足AEC-Q100标准，适应-40℃至125℃的宽温度范围。

3. 通信设备：

• 为基站、路由器、交换机等提供宽输入范围电源解决方案，适配复杂供电环境。

• 用于光模块、射频功率放大器等敏感电路的供电，确保信号完整性。

4. 消费电子：

• 在笔记本电脑、平板电脑中为CPU、GPU、内存等提供动态电压调节。

• 用于智能手机充电电路，实现高效、低噪声的电源转换。

5. 实验室设备：

• 作为可调式实验室稳压电源的核心器件，支持0V起调，满足精密测试需求。

八、可替代型号分析

LT3080凭借其综合性能，可替代多款传统LDO稳压器，具体对比如下：

1. 替代LM1117：

• 优势：LM1117输出电流1A，但压差典型值1.1V，且输出噪声较高（约1mV）。LT3080压差仅350mV，噪声低至40μVRMS，效率与精度显著提升。

• 应用场景：适用于对噪声敏感的音频设备、射频电路。

2. 替代LD1117：

• 优势：LD1117输出电流1A，但输入电压范围较窄（4.75V至15V），且缺乏并联扩展能力。LT3080输入范围1.2V至36V，支持并联，适配更广泛的电源环境。

• 应用场景：工业控制、汽车电子等宽电压应用。

3. 替代AMS1117：

• 优势：AMS1117输出电流1A，但保护功能较弱，且缺乏远程感应能力。LT3080内置过流、过热保护，支持远程感应，提升系统可靠性。

• 应用场景：需要高可靠性的通信设备、医疗电子。

4. 替代TPS7A47：

• 优势：TPS7A47输出电流1A，但压差较高（约200mV@1A），且价格较高。LT3080压差更低（350mV@1.1A），成本更具竞争力。

• 应用场景：对成本敏感的消费电子、物联网设备。
