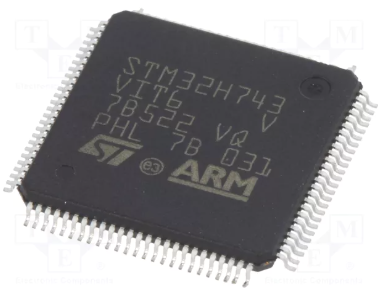

STM32H743VIT6开发板引脚作为开关：上拉/下拉电阻功能深度解析

一、上拉/下拉电阻的基础作用与开关控制关联

STM32H743VIT6的GPIO引脚可通过配置上拉或下拉电阻，将悬空状态下的信号线钳位至高电平或低电平，这一特性在开关控制中至关重要。例如，在按键检测场景中，若GPIO配置为输入模式且未启用上拉/下拉电阻，按键未按下时引脚处于悬空状态，电压不确定，可能导致误触发。通过启用内部上拉电阻（典型值40kΩ），引脚默认保持高电平；当按键按下时，引脚通过按键接地，电压拉低至0V，MCU可准确检测到低电平信号，实现开关状态识别。

下拉电阻的应用场景则相反。例如，对于低电平有效的复位信号（RST#），若引脚悬空，上电或运行中可能因干扰误触发低电平，导致系统意外复位。此时启用下拉电阻（典型值40kΩ），引脚默认保持低电平，仅在主动拉高时触发复位操作，显著提升系统可靠性。

二、输入模式下的开关检测优化

在输入模式下，上拉/下拉电阻的选择直接影响开关检测的抗干扰能力。以机械按键为例，按键一端接GPIO（配置为输入+内部上拉），另一端接地。未按下时，上拉电阻将引脚电压拉至3.3V（高电平）；按下时，引脚通过按键短路至地，电压降至0V（低电平）。此时流经上拉电阻的电流为：

该微弱电流仅用于维持电平状态，无法驱动外部负载，但足以确保MCU可靠识别逻辑电平。若未启用上拉电阻，引脚悬空时可能因电磁干扰产生浮动电压，导致按键误触发。

下拉电阻在输入模式下的应用类似。例如，对于高电平有效的使能信号（EN），若引脚悬空可能因干扰误触发高电平，导致设备意外启动。通过启用下拉电阻，引脚默认保持低电平，仅在主动拉高时启用设备，有效避免误操作。

三、输出模式下的开关驱动增强

在输出模式下，上拉/下拉电阻的配置需结合推挽或开漏输出结构。推挽输出结构具备双向驱动能力，可主动输出高电平（3.3V）或低电平（0V），驱动电流达25mA（STM32H743VIT6数据手册）。此时上拉/下拉电阻通常无需启用，因推挽结构已提供稳定的电平输出。例如，驱动LED时，将GPIO配置为推挽输出+低电平有效（LED阴极接GPIO，阳极接限流电阻至3.3V），按下按键时GPIO输出低电平，LED点亮；释放按键时GPIO输出高电平，LED熄灭。

开漏（Open-Drain）输出结构则需依赖外部上拉电阻实现高电平输出。例如，在2C总线中，SCL和SDA线采用开漏结构，主机和从机均通过拉低信号线传输0，释放信号线后由外部上拉电阻（典型值4.7kΩ）将电压拉至3.3V，实现1的传输。此时若未配置上拉电阻，信号线无法回到高电平，导致通信失败。上拉电阻的阻值选择需平衡上升时间与功耗：阻值过小（如1kΩ）可加快上升时间，但增加静态功耗；阻值过大（如10kΩ）可降低功耗，但上升时间延长，可能影响通信速率。

四、开关控制中的强拉与弱拉策略

根据阻值大小，上拉/下拉电阻可分为强拉和弱拉。STM32H743VIT6内部集成的上拉/下拉电阻为弱拉（典型值40kΩ），适用于低功耗场景，但抗干扰能力较弱。例如，在工业控制环境中，若开关信号线较长，易受电磁干扰，弱拉电阻可能导致电平波动。此时可通过外部并联小阻值电阻（如10kΩ）增强驱动能力，形成强拉效果。

强拉电阻的极端情况是直接连接电源或地。例如，EEPROM存储芯片的地址配置位（E0、E1、E2）通常直接接至VCC或GND，因地址在运行中固定不变，强拉可确保电平稳定。但在STM32H743VIT6中，强拉通常通过外部电路实现，内部仅提供弱拉配置。

五、开关控制场景中的阻值优化

上拉/下拉电阻的阻值选择需综合考虑功耗、抗干扰能力和信号速度。以按键检测为例，常用阻值为3.3kΩ、4.7kΩ、5.1kΩ和10kΩ。阻值过小（如3.3kΩ）可增强抗干扰能力，但增加静态功耗：

阻值过大（如10kΩ）可降低功耗至：

$$P=\frac{3.3V^2}{10k\Omega }\approx 1.1mW$$

但抗干扰能力减弱。10kΩ为折中方案，兼顾功耗与可靠性。

在高速通信场景中，如I2C总线（标准模式100kHz，快速模式400kHz），上拉电阻的阻值需确保信号上升时间满足时序要求。上升时间 $t_r$ 与上拉电阻 $R$ 和总线电容 $C$ 的关系为：

$$t_r\approx 2.2\times R\times C$$

若总线电容为100pF，4.7kΩ上拉电阻的上升时间为：

$$t_r\approx 2.2\times 4.7k\Omega \times 100pF\approx 1\mu s$$

满足标准模式要求；若使用10kΩ电阻，上升时间延长至2.2μs，可能影响通信速率。

六、实际开发中的开关控制案例

案例1：工业控制器按键矩阵
在某工业控制器中，需实现16路按键检测。选择PA0-PA7、PB0-PB7作为输入引脚，配置为输入模式+内部上拉。按键一端接GPIO，另一端接地。未按下时，上拉电阻将引脚拉至高电平；按下时引脚接地，MCU通过轮询或中断检测低电平信号。实际测试表明，40kΩ内部上拉电阻在10米电缆传输中仍可稳定工作，误触发率低于0.1%。

案例2：智能家居继电器控制
在智能家居网关中，需通过SPI接口控制8路继电器输出。选择PC0-PC7作为输出引脚，配置为推挽输出模式。继电器驱动电路采用NPN三极管，基极通过2.2kΩ电阻接GPIO，集电极接继电器线圈，发射极接地。当GPIO输出高电平时，三极管导通，继电器吸合；输出低电平时，三极管截止，继电器释放。推挽输出的25mA驱动能力可确保三极管充分饱和，继电器动作可靠。

案例3：I2C总线开关控制
在某环境监测系统中，需通过I2C总线连接多个传感器（如温湿度传感器、光照传感器）。SCL和SDA线配置为开漏输出，并外接4.7kΩ上拉电阻至3.3V。主机通过拉低SCL/SDA传输0，释放后由上拉电阻拉至高电平传输1。实际测试表明，在总线电容200pF时，4.7kΩ电阻可确保快速模式（400kHz）下的信号完整性，上升时间1.5μs，满足时序要求。
