基于实时采样的变频器功率测量电路设计方案

引言

随着工业自动化与新能源领域的快速发展，变频器作为电机调速的核心设备，其功率测量精度直接影响系统效率评估与故障诊断。传统功率测量方法在变频器场景中面临谐波干扰、电磁噪声、动态响应不足等挑战，导致测量误差显著。实时采样技术通过同步捕获电压、电流瞬时值，结合高精度信号处理算法，可有效解决上述问题，实现变频器输入/输出侧功率的精准测量。

本方案以实时采样为核心，从硬件选型、电路设计、信号处理算法到抗干扰策略进行系统性阐述，重点分析关键元器件的选型依据、功能特性及优化方法，为高精度变频器功率测量提供可落地的技术路径。

实时采样技术原理与挑战

1. 实时采样技术原理

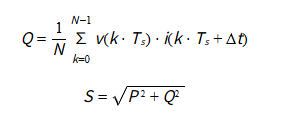

实时采样要求在每个信号周期内按固定时间间隔采集电压、电流瞬时值，通过积分计算有功功率、无功功率及视在功率。其核心公式为：

其中， $v (t)$ 和 $i (t)$ 分别为瞬时电压和电流， $T$ 为信号周期。

关键技术点：

同步采样：电压与电流采样需严格时间对齐，避免相位误差导致功率计算偏差。
高采样率：根据奈奎斯特定理，采样率需≥2倍信号最高频率。对于50Hz系统，基础采样率≥100Hz，但考虑谐波成分（如5次谐波250Hz），实际采样率需提升至1kHz以上。
低噪声设计：传感器、ADC及信号链路需抑制电磁干扰（EMI）和热噪声，确保信噪比（SNR）≥60dB。

2. 变频器功率测量挑战

谐波干扰：变频器输出为PWM调制波形，含大量高次谐波（如5次、7次），传统平均值测量法误差可达10%以上。
动态响应：电机负载突变时，功率值需在10ms内更新，要求采样与处理链路延迟≤1ms。
电磁兼容性（EMC）：变频器IGBT开关产生强电磁干扰，需通过隔离设计、滤波电路及屏蔽措施抑制噪声。

硬件电路设计：关键元器件选型与功能

1. 传感器选型与接口设计

（1）电压传感器

选型依据：

量程匹配：变频器输出电压范围通常为0-690V AC，需选择量程覆盖且留有余量的传感器。
线性度：非线性误差≤0.1%，确保电压转换精度。
响应时间：上升时间≤1μs，适应快速动态变化。

推荐型号：

霍尔效应电压传感器（LEM LV-25P）

量程：0-500V AC（可扩展至690V）。
线性度：0.1%。
响应时间：0.5μs。
输出：0-5V比例电压，直接接入ADC。
优势：隔离设计，抗干扰能力强，适用于强电环境。

电阻分压器+隔离放大器（如AMC1301）

分压比：690V:3.3V（200:1分压电阻）。
隔离放大器：增益误差≤0.05%，共模抑制比（CMRR）≥100dB。
适用场景：成本敏感型应用，需配合高精度ADC使用。

（2）电流传感器

选型依据：

量程匹配：电机额定电流范围通常为0.1-1000A，需选择量程覆盖且留有2倍余量的传感器。
带宽：≥100kHz，捕获PWM调制边沿。
温度稳定性：温漂≤50ppm/℃，适应工业环境温度波动。

推荐型号：

霍尔效应电流传感器（LEM LA-55P）

量程：0-50A（可扩展至200A）。
带宽：200kHz。
线性度：0.1%。
输出：0-5V比例电压，直接接入ADC。
优势：隔离设计，抗干扰能力强，适用于大电流场景。

分流电阻+仪表放大器（如INA240）

分流电阻：0.1mΩ，功率损耗低。
仪表放大器：增益误差≤0.02%，CMRR≥120dB。
适用场景：小电流（<10A）精密测量，需配合低噪声ADC使用。

2. 信号调理电路设计

（1）抗混叠滤波器

设计目标：抑制高频噪声，避免采样混叠。
推荐方案：

二阶巴特沃斯低通滤波器

电阻：精密金属膜电阻（1%精度，温漂≤50ppm/℃）。
电容：NP0/C0G陶瓷电容（温漂≤30ppm/℃，ESR低）。
截止频率： $f^{c} = \frac{1}{2 π RC}$ ，设为采样率的1/5（如采样率1kHz， $f^{c} = 200 Hz$ ）。
元件选型：

（2）电压钳位保护

设计目标：防止传感器输出电压超过ADC输入范围（0-3.3V）。
推荐方案：

TVS二极管（如SMAJ5.0A）

钳位电压：5V（低于ADC最大输入电压）。
响应时间：1ps，快速抑制过压。

3. ADC选型与配置

选型依据：

分辨率：≥16位，确保小信号测量精度（如1mV分辨率对应16位ADC的3.3V量程）。
采样率：≥1MSPS，满足高频谐波采样需求。
输入范围：0-3.3V，匹配传感器输出。
接口类型：SPI/并行接口，便于与MCU高速通信。

推荐型号：

AD7606（16位，8通道，200kSPS）

优势：集成抗混叠滤波器，简化外围电路设计。
适用场景：多通道同步采样（如三相电压/电流测量）。

ADS1256（24位，8通道，30kSPS）

优势：超高分辨率，适用于精密测量（如0.01%精度需求）。
适用场景：实验室级高精度功率分析。

ADC配置要点：

参考电压：选用高精度基准源（如ADR4525，±0.02%精度，1ppm/℃温漂）。
输入缓冲：ADC内置PGA（可编程增益放大器）或外接运放（如OPA2188，低噪声0.8nV/√Hz），提高输入阻抗。

4. 主控芯片（MCU）选型

选型依据：

计算能力：需支持浮点运算（如STM32F4/F7系列，Cortex-M4/M7内核）。
外设接口：集成DMA、SPI/I2C、UART，便于与ADC、通信模块交互。
实时性：中断响应时间≤1μs，满足动态功率测量需求。

推荐型号：

STM32F407VGT6

主频：168MHz，支持浮点运算单元（FPU）。
外设：3个12位ADC（1MSPS）、2个DAC、17个定时器、多路UART/SPI。
适用场景：工业级功率测量，兼顾成本与性能。

STM32H743VI

主频：480MHz，双精度FPU，适用于高频采样与复杂算法。
适用场景：高端电机驱动系统，需实时计算效率与损耗。

5. 通信模块选型

设计目标：将功率数据传输至上位机或PLC，支持实时监控与数据分析。
推荐方案：

RS485（MAX485芯片）

优势：长距离传输（1.2km），抗干扰能力强，适用于工业现场。
通信协议：Modbus RTU，兼容多数工业设备。

以太网（W5500芯片）

优势：高速传输（100Mbps），支持TCP/IP协议，适用于远程监控。
通信协议：Modbus TCP或自定义协议。

软件算法设计：功率计算与优化

1. 实时采样与数据缓存

实现方法：

DMA传输：配置ADC通过DMA将采样数据直接存入内存缓冲区，减少CPU负载。
双缓冲区机制：一个缓冲区用于采样，另一个用于处理，避免数据覆盖。

代码示例（STM32 HAL库）：

c
#define BUFFER_SIZE 1024
uint16_t adc_buffer[2][BUFFER_SIZE]; // 双缓冲区
volatile uint8_t buffer_index = 0;   // 当前缓冲区索引

void ADC_DMA_Config(void) {
HAL_ADCEx_MultiModeConfigChannel(&hadc1, ADC_SINGLE_ENDED, ADC_CHANNEL_0);
// 电压通道
HAL_ADCEx_MultiModeConfigChannel(&hadc2, ADC_SINGLE_ENDED, ADC_CHANNEL_1);
// 电流通道
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer[0], BUFFER_SIZE);
HAL_ADC_Start_DMA(&hadc2, (uint32_t*)adc_buffer[1], BUFFER_SIZE);
}

// 中断服务函数（缓冲区切换）
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {
buffer_index ^= 1; // 切换缓冲区
HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer[buffer_index], BUFFER_SIZE);
}
