IR2101半桥驱动芯片概述

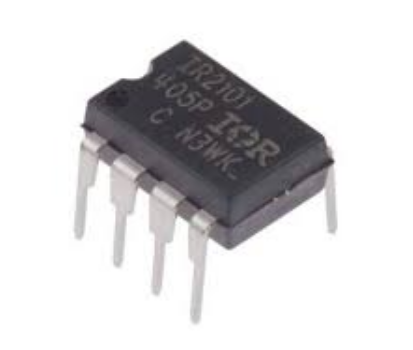

IR2101是一款高压、高速的功率MOSFET和IGBT驱动芯片，由英飞凌（Infineon）公司设计和生产。它主要用于驱动半桥配置的功率开关器件，广泛应用于各种需要高效率和高可靠性电机驱动和电源转换的场合。这类应用包括但不限于开关电源、DC-DC转换器、无刷直流（BLDC）电机驱动、逆变器以及其他高压应用。IR2101的出现极大地简化了半桥驱动电路的设计，因为它将高侧和低侧驱动所需的复杂电平转换和自举供电集成在一个小巧的封装内。

主要特性与优势

IR2101芯片的核心优势在于其自举（bootstrap）功能。在高压半桥拓扑中，高侧开关管（High-Side MOSFET/IGBT）的源极电位是浮动的，它随低侧开关管（Low-Side MOSFET/IGBT）的通断而在地电位和直流母线电压之间变化。传统的驱动方法需要独立的隔离电源来驱动高侧开关管，这会显著增加电路的复杂性和成本。而IR2101通过一个外部的自举二极管和电容，在低侧开关管导通时，利用母线电压为高侧驱动电路提供电源。这种自举供电方式不仅节省了隔离电源，还减少了元件数量和PCB面积，从而降低了系统成本。

此外，IR2101的另一个重要特性是其高压侧驱动部分的抗瞬态负压能力。在实际应用中，由于寄生电感和开关速度等因素，高压侧开关管的源极电位可能会在短时间内降至地电位以下，这种瞬态负压可能会损坏驱动芯片。IR2101内部的特殊设计使其能够承受一定幅度的瞬态负压，从而提高了系统的可靠性。

该芯片的逻辑输入兼容性也是其受欢迎的原因之一。IR2101的逻辑输入引脚（HIN、LIN）与CMOS和LSTTL逻辑电平兼容，可以直接与微控制器（MCU）或数字信号处理器（DSP）的I/O端口连接，无需额外的电平转换电路，这简化了控制部分的接口设计。

工作原理详解

IR2101的内部结构主要由两个独立的驱动通道构成：高侧驱动和低侧驱动。这两个通道都通过一个电平转换电路与逻辑输入端相连，确保逻辑信号能够正确地控制功率开关管。

低侧驱动通道：低侧驱动相对简单，其驱动电源来自芯片的VCC引脚，该引脚连接到系统的低压电源（通常是10V-20V）。当低侧逻辑输入（LIN）为高电平时，低侧驱动器输出（LO）为高电平，驱动低侧MOSFET或IGBT导通。

高侧驱动通道：高侧驱动是IR2101的核心。它采用自举供电。当低侧开关管导通时，高侧开关管的源极（VS）电位被拉低至接近地电位。此时，自举电容通过自举二极管充电，其电荷储存在电容中。当高侧逻辑输入（HIN）变为高电平时，高侧驱动器开始工作，它将利用储存在自举电容中的电荷来驱动高侧MOSFET或IGBT。由于自举电容的电压是相对于高压侧开关管的源极电位（VS）的，因此驱动信号的电压电平会跟随VS电位浮动。

为了确保自举电容能够持续充电，IR2101的设计要求高侧驱动的占空比不能是100%。必须在每个周期内至少有一定的时间，让低侧开关管导通，以便自举电容能够充电。如果高侧占空比过大，自举电容的电荷可能会耗尽，导致高侧驱动信号不足，甚至无法正常工作。

引脚功能

以下是IR2101的主要引脚及其功能，这些引脚是芯片与外部电路连接的接口，正确理解和连接它们对于电路的正常工作至关重要。

• VCC：低压侧和逻辑部分的供电引脚，通常连接到10V至20V的直流电源。这是芯片正常工作所需的电源。

• HO：高侧驱动输出引脚，用于连接高侧功率开关管的栅极。

• VS：高压侧驱动的浮动电源引脚，连接到高侧和低侧功率开关管的连接点（半桥中点）。该引脚的电位会随开关管的通断而在地电位和母线电压之间浮动。

• VB：高压侧驱动部分的自举电源引脚。它通过自举电容和自举二极管连接到VS引脚和VCC引脚，为高侧驱动电路提供浮动电源。

• HIN：高侧逻辑输入引脚，用于控制高侧驱动器的开/关。

• LIN：低侧逻辑输入引脚，用于控制低侧驱动器的开/关。

• LO：低侧驱动输出引脚，用于连接低侧功率开关管的栅极。

• COM：公共地引脚，芯片的逻辑地和低侧驱动地。

典型应用电路与设计要点

IR2101的典型应用电路是一个半桥拓扑，由两个功率开关管（MOSFET或IGBT）串联构成。中间的连接点作为输出端，连接到负载，例如电机绕组或变压器初级。

设计要点

在设计基于IR2101的电路时，需要考虑以下几个关键点：

1. 自举电容的选择：自举电容（CBOOT）的容量是影响高侧驱动性能的关键参数。如果容量太小，在开关周期内可能无法为高侧驱动提供足够的能量，导致栅极驱动电压不足；如果容量太大，则会增加充电时间，可能影响系统的响应速度。通常，数据手册中会给出推荐的电容值范围，设计师需要根据具体的开关频率和栅极电荷量（Qg）进行计算和选择。

2. 死区时间：在半桥拓扑中，高侧和低侧开关管不能同时导通，否则会造成直流母线电压短路，导致巨大的短路电流，烧毁开关管。为了避免这种情况，需要在高侧开关管关断和低侧开关管导通之间，以及低侧开关管关断和高侧开关管导通之间，设置一个死区时间（Dead Time）。IR2101本身不提供内部死区时间控制，因此这必须由外部控制器（如MCU或DSP）在生成HIN和LIN信号时进行实现。

3. 栅极电阻：在栅极和驱动输出引脚（HO/LO）之间通常需要串联一个栅极电阻（RG）。栅极电阻的主要作用是限制栅极充电和放电电流，从而控制开关管的开关速度。适当的栅极电阻可以抑制寄生振荡，减少开关瞬态产生的电磁干扰（EMI），并有效控制dv/dt和di/dt，从而提高系统的可靠性。

4. 电源去耦：为了确保芯片在开关过程中有稳定的电源供应，需要在VCC和COM引脚之间放置一个去耦电容。这个电容应尽量靠近芯片引脚，以减少寄生电感带来的影响。

5. PCB布局：良好的PCB布局对于高频开关电路至关重要。需要特别注意大电流回路，如母线电容、开关管和负载之间的连接，应尽量短而粗，以减少寄生电感。自举电容和栅极驱动回路也应尽可能紧凑，以减少噪声干扰。

保护功能与可靠性

IR2101芯片本身内置了一些保护功能，以提高系统的健壮性。

欠压锁定（UVLO）：IR2101具有欠压锁定功能。当VCC电源电压低于设定的阈值时，芯片的驱动输出将被锁定在低电平，以防止驱动电压不足导致开关管工作在不稳定状态，从而损坏。当VCC电压恢复到正常范围后，芯片将自动恢复工作。这对于防止系统上电和掉电时可能出现的故障非常重要。

交越导通保护：尽管IR2101需要外部控制器提供死区时间，但其内部设计在一定程度上可以避免瞬态的交越导通。其逻辑输入HIN和LIN之间存在互锁，当一个输入信号有效时，另一个信号的输出将被强制关断，从而进一步增加了系统的安全性。

IR2101系列其他型号：IR公司还生产了IR2101的许多变种型号，例如IR2103、IR2104等。这些型号可能在功能上有所差异，例如是否集成死区时间控制、是否提供关断功能等。在实际应用中，设计师可以根据具体需求选择最合适的型号。

总而言之，IR2101是一款设计精良、功能强大的半桥驱动芯片，它通过集成高压侧驱动和自举供电功能，极大地简化了高压半桥电路的设计，广泛应用于需要高效、可靠驱动功率开关器件的各种应用中。如果您需要更详细和专业的技术信息，强烈建议您参考英飞凌官方提供的IR2101数据手册。
