基于 ATMEGA328/P 微控制器的患者用药提醒电路设计与实现方案

随着人口老龄化趋势的加剧，忘记按时服用药物已成为影响老年人健康和用药依从性的一个普遍问题。错误的用药习惯，轻则影响治疗效果，重则可能危及生命。因此，设计一款高效、可靠且易于使用的自动化用药提醒装置，对于保障患者尤其是老年患者的健康，具有重要的现实意义。本设计方案旨在详细阐述一个基于主流微控制器 ATMEGA328/P 的智能患者用药提醒系统的设计与实现过程。该系统集成了时间显示、多重定时提醒、声光报警以及人机交互功能，旨在为患者提供一个简单而有效的用药管理工具。

本方案的核心处理器选用的是 ATMEL 公司（现已被 Microchip 收购）的 ATMEGA328/P 微控制器。选择这款芯片的原因是多方面的。首先，它是一款广受欢迎的 8 位 AVR RISC 架构微控制器，在业界拥有广泛的应用基础和丰富的开发资源，例如著名的 Arduino 平台就大量使用了该系列芯片，使得开发变得非常便捷。其次，ATMEGA328/P 内部集成了 32KB 的闪存（Flash）程序存储器、2KB 的静态随机存取存储器（SRAM）以及 1KB 的电可擦写可编程只读存储器（EEPROM），这为其存储复杂的程序逻辑、用户设定的提醒时间以及系统状态提供了充足的空间。其强大的处理能力（最高可达 20MHz）和丰富的外设接口，如多个定时器/计数器、通用异步收发器（UART）、串行外设接口（SPI）、I2C 接口以及 6 通道 10 位模数转换器（ADC），足以满足本设计中各种模块（如时钟模块、显示模块、报警模块、按键输入模块等）的控制需求。其低功耗模式也是一个重要的考量因素，可以有效延长设备在电池供电下的续航时间。

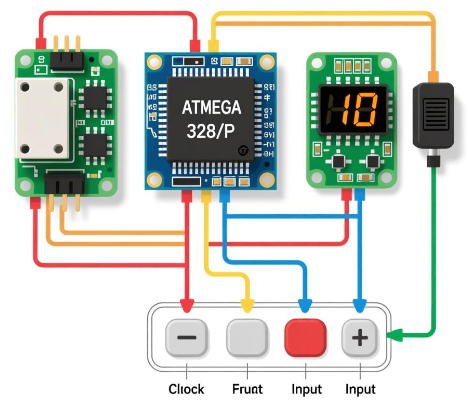

整个用药提醒系统的设计可以划分为几个主要模块：主控模块、时钟模块、人机交互模块、显示模块和声光报警模块。每个模块都承担着特定的功能，并通过合理的电路设计和软件编程协同工作，共同完成用药提醒的任务。

1. 主控模块：基于 ATMEGA328/P 的核心控制单元

主控模块是整个系统的“大脑”，负责处理所有逻辑运算和外设控制。ATMEGA328/P 芯片的引脚分配是设计中的关键。我们将其内部的定时器/计数器、外部中断、通用输入/输出（GPIO）引脚等资源进行合理规划。例如，定时器/计数器可以用于产生精确的时间基准，驱动实时时钟模块的更新，同时也可以用于软件延时和脉宽调制（PWM）输出，以控制蜂鸣器的音调或 LED 灯的亮度。外部中断引脚则可以连接按键，实现对用户的实时按键响应，避免了频繁的轮询，降低了功耗。GPIO 引脚则用于控制 LCD 或 OLED 显示屏、LED 指示灯、蜂鸣器等外设。

优选元器件及选型理由：

• 微控制器：ATMEGA328P-PU。选择 DIP-28 封装（直插式），因为它更便于原型设计和焊接，适合业余爱好者和教育用途。P 后缀表示低功耗版本，非常适合需要电池供电的便携式设备。

• 晶振：16MHz 外部晶振。ATMEGA328P 内部虽然集成了 RC 振荡器，但其精度和稳定性不如外部晶振。对于需要精确计时的应用，尤其是作为实时时钟（RTC）的时间基准，一个高精度的外部晶振是必不可少的。16MHz 是 Arduino 平台常用的频率，可以确保与现有库文件的良好兼容性，并且提供了足够高的指令执行速度。

• 电源稳压器：AMS1117-3.3 或 AMS1117-5.0。ATMEGA328P 的工作电压范围为 1.8V 至 5.5V。选择 AMS1117 系列稳压芯片，可以根据供电方式（如锂电池或 USB 供电）提供稳定的 3.3V 或 5V 电压。AMS1117 系列具有低压差、高输出电流能力，且价格低廉，性能稳定，是常见的电源管理方案。

• 去耦电容：104（0.1μF）陶瓷电容。在微控制器电源引脚附近放置去耦电容，可以滤除电源上的高频噪声，为芯片提供更纯净的电源，防止因电源波动导致的程序运行不稳定。

• 复位电路：10KΩ 上拉电阻和 104（0.1μF）电容。这是一个经典的 RC 复位电路，确保芯片在上电时能够可靠地复位，进入正确的初始状态。

2. 时钟模块：实现精准的实时时钟功能

要实现准确的定时提醒，一个精确的实时时钟（RTC）是必不可少的。虽然 ATMEGA328P 内部有定时器可以实现时钟功能，但当微控制器进入低功耗模式时，内部时钟会停止或变慢，导致时间不准确。因此，我们选择外置的 RTC 芯片。

优选元器件及选型理由：

• 实时时钟芯片：DS3231。DS3231 是一款高精度、低功耗的 RTC 芯片。它的主要优点在于其内部集成了温度补偿晶体振荡器（TCXO），使得其计时精度极高，在 0°C 至 +40°C 范围内精度可达 ±2ppm，一年误差仅在 1 分钟左右。这比常用的 DS1302 或 DS1307 芯片精度更高，非常适合需要长期精准计时的应用。此外，DS3231 采用 I2C 接口，与 ATMEGA328P 通信方便快捷，只需两根数据线（SDA、SCL）即可。它还集成了备用电池输入，可以在主电源断开时由备用电池供电，确保时间不丢失。

3. 人机交互模块：实现用户参数设置

人机交互模块是用户与设备沟通的桥梁，用于设置用药提醒的时间、查看当前时间等。本设计采用按键作为主要输入方式。

优选元器件及选型理由：

• 按键：轻触开关（Tactile Switch）。这种按键体积小、手感好、成本低，是电子产品中常用的输入元件。我们设计三个按键：设置（SET）、增加（UP）、确认/取消（OK/CANCEL）。通过软件逻辑组合，可以实现对时钟和提醒时间的设置。

• 按键防抖： 为了防止按键按下和松开时产生的抖动信号被微控制器误判为多次输入，需要在软件层面或硬件层面进行防抖处理。硬件防抖可以通过在按键和地之间串联一个 10KΩ 电阻和并联一个 104（0.1μF）电容来实现。软件防抖则可以通过在检测到按键按下后，引入一个 20-50ms 的延时再进行二次判断来完成。

4. 显示模块：直观显示时间及状态信息

显示模块是向用户提供反馈的关键部分，可以显示当前时间、设定的提醒时间以及系统状态等信息。

优选元器件及选型理由：

• 显示屏：0.96 寸 I2C 接口 OLED 显示屏（SSD1306 控制器）。选择 OLED 而非传统的 LCD 或数码管的原因如下：

• 低功耗： OLED 屏具有自发光特性，不需要背光，因此功耗非常低，特别适合电池供电的应用。

• 高对比度： 在黑暗环境中，OLED 屏的显示效果远优于 LCD，文字和图像清晰锐利。

• 体积小巧： 0.96 寸的尺寸非常紧凑，适合集成到小巧的用药盒或提醒器中。

• 接口简单： I2C 接口只需占用微控制器的两个引脚，极大地节省了宝贵的 IO 资源。SSD1306 是一种常见的 OLED 驱动芯片，网上有大量的开源库和驱动代码，开发难度低。

5. 声光报警模块：提供多重提醒方式

当设定的用药时间到达时，系统需要通过声光两种方式进行提醒，以确保患者能够及时注意到。

优选元器件及选型理由：

• 蜂鸣器：5V 有源蜂鸣器。有源蜂鸣器内部集成了振荡电路，只需通电即可发声，使用简单方便。选择 5V 供电的型号，可以与主控模块的供电电压保持一致，简化电路。它通过一个 NPN 型三极管（如 S8050）进行控制，当微控制器输出高电平时，三极管导通，蜂鸣器得电发声。选择 S8050 是因为它是一款常见的通用小功率三极管，价格低廉，易于获取。

• LED 指示灯：高亮度 5mm 发光二极管（如红色或绿色）。LED 灯可以提供视觉提醒。选择高亮度的型号，可以在白天光线充足的环境下也能清晰可见。我们可以在蜂鸣器响铃的同时，通过 PWM 控制 LED 灯进行闪烁，实现醒目的光效提醒。LED 灯串联一个 220Ω-470Ω 的限流电阻，用于保护 LED 不被过大的电流烧坏。

6. 供电模块：确保系统稳定运行

供电是整个系统稳定运行的基础。本方案可以采用两种供电方式：USB 供电或锂电池供电。

优选元器件及选型理由：

• 锂电池充电管理芯片：TP4056。如果采用锂电池供电，TP4056 是一款优秀的单节锂电池充电管理芯片，它集成了恒流/恒压充电模式，充电状态指示，且具有过压保护功能，使用安全可靠。

• DC-DC 升压模块：MT3608 或 MP1584EN。如果使用 3.7V 锂电池供电，而部分模块（如 5V 蜂鸣器）需要 5V 电压，则需要一个升压模块。MT3608 是一款小巧、高效的升压模块，可以将 2V-24V 的电压升至最高 28V，非常适合本应用。

• 电源开关：拨动开关或按钮开关。用于控制整个设备的电源通断。

电路设计与实现

在硬件电路设计方面，我们需要使用专业的 EDA 软件（如 Altium Designer、KiCad 等）进行原理图绘制和 PCB（印刷电路板）布局。

• 原理图设计：

• 主控单元： 以 ATMEGA328P 为核心，连接 16MHz 晶振、复位电路、电源去耦电容。

• 时钟模块： 将 DS3231 的 SCL 和 SDA 引脚分别连接到 ATMEGA328P 的 PC5（A5）和 PC4（A4）引脚，这是硬件 I2C 接口。同时，为 DS3231 预留备用电池座。

• 显示模块： 将 SSD1306 OLED 屏的 SCL 和 SDA 引脚同样连接到 ATMEGA328P 的硬件 I2C 引脚上。

• 按键模块： 三个按键分别连接到 ATMEGA328P 的三个 GPIO 引脚，并设置内部上拉电阻，或者外部上拉电阻，确保按键在未按下时为高电平。

• 报警模块： 蜂鸣器和 LED 通过三极管驱动电路连接到 ATMEGA328P 的 GPIO 引脚。蜂鸣器需要一个独立的驱动电路，以防止其工作时产生的电流冲击影响微控制器。

• PCB 布局：

• 电源布局： 遵循“先滤波，再稳压，后供电”的原则。电源线要宽，以减少电阻。去耦电容要尽可能靠近芯片的电源引脚。

• 信号线布局： 高频信号线（如晶振引脚）应尽可能短，并远离干扰源。I2C 信号线可以在 PCB 上走线时靠近，但不要交叉。

• 元件摆放： 根据模块功能进行分区，将相关元件放置在一起，例如电源模块、主控模块、显示模块等，以方便布线和调试。

• 接地处理： 采用星形接地或大面积覆铜接地，以确保良好的抗干扰性能。

软件编程与实现

软件是实现系统功能的关键。我们将采用 C/C++ 语言进行编程，使用 Arduino IDE 或 Atmel Studio 开发环境。Arduino IDE 的优点在于其丰富的库函数和易于上手的特性，能够大大加快开发速度。

• 主程序框架：

• 从 DS3231 读取最新的时间数据。

• 更新 OLED 屏上的时间显示。

• 检测按键是否被按下。如果检测到按键，则进入相应的按键处理函数。

• 检查当前时间是否与任何预设的提醒时间相匹配。

• 如果匹配，则触发声光报警功能。

• 初始化部分（setup()）： 初始化串行通信（用于调试）、I2C 接口、DS3231 芯片、OLED 显示屏、GPIO 引脚（输入/输出）以及定时器。读取 DS3231 的当前时间，并在 OLED 屏上显示。

• 主循环部分（loop()）： 这是一个无限循环。在此循环中，程序会不断地执行以下任务：

• 按键处理函数：

• SET 按键： 按下后，进入时间设置模式。通过循环和状态机实现对时、分、秒的逐个设置。

• UP 按键： 在设置模式下，用于增加当前光标位置的数值（小时、分钟或提醒序号）。

• OK/CANCEL 按键： 在设置模式下，用于确认当前设置并移动到下一个设置项。长按此键可以退出设置模式并保存设置。

• 定时提醒功能：

• 在 EEPROM 中存储多个（如 4-6 个）提醒时间。使用 EEPROM 的原因在于，即使设备断电，存储的数据也不会丢失。

• 在主循环中，将 DS3231 读取到的当前时间与 EEPROM 中存储的每个提醒时间进行比较。

• 如果当前小时和分钟与某个提醒时间完全匹配，则激活报警标志位。

• 为防止在同一分钟内反复触发报警，可以引入一个标志位，在报警触发后设置，直到下一分钟开始时才清除。

• 报警功能函数：

• 该函数通过 PWM 控制蜂鸣器发出特定的响声（如间歇性或连续的“滴滴”声）。

• 同时，控制 LED 指示灯以特定的频率闪烁。

• 可以通过按任意键来停止报警。一旦按键被按下，清除报警标志位，并停止蜂鸣器和 LED 的工作。

• 低功耗管理：

• 当设备长时间处于待机状态时，可以利用 ATMEGA328P 的低功耗模式（如 Power Down Mode）来节省电量。

• 在低功耗模式下，微控制器的大部分功能会停止，只有外部中断等少数功能可以唤醒它。当按键被按下或 DS3231 的闹钟功能触发中断信号时，微控制器才能被唤醒，进入正常工作状态。这对于延长电池寿命至关重要。

系统优势与展望

本方案设计的用药提醒电路具有以下几个显著优势：

• 高精度： 采用 DS3231 芯片，确保了计时的高精度，避免了因时间不准导致的用药延误。

• 低功耗： 通过优化硬件选型和软件编程，特别是利用 ATMEGA328P 的低功耗模式，可以有效延长设备的续航时间。

• 人机交互友好： OLED 屏显示清晰直观，按键操作简单明了，即使是老年人也能轻松上手。

• 可靠性高： 选用业界成熟的元器件，电路设计经过反复验证，具有较高的稳定性和可靠性。

• 可扩展性强： 基于 ATMEGA328P 的平台，可以方便地扩展更多功能，例如：

• 集成蓝牙或 Wi-Fi 模块，实现与手机 APP 的联动，远程设置提醒，接收用药日志。

• 增加温度、湿度传感器，监测用药环境。

• 集成光敏电阻，实现夜间自动降低显示亮度，保护眼睛。

• 加入 GSM/GPRS 模块，实现到时未服药的短信通知，方便子女或监护人及时了解情况。

总结

综上所述，本文详细阐述了一个基于 ATMEGA328/P 微控制器的患者用药提醒电路的设计与实现方案。从核心芯片选型、功能模块设计、优选元器件分析、电路原理图与 PCB 布局，到软件编程逻辑的实现，每一步都进行了详尽的阐述和论证。本设计方案不仅能够为患者提供一个实用、可靠的用药管理工具，而且其模块化的设计思想和可扩展性，也为后续的功能升级和产品迭代提供了坚实的基础。通过这样的设计，我们不仅能利用技术解决现实生活中的问题，更能为提高患者的生活质量和健康水平做出积极贡献。
