TL084引脚图及其全面解析

引言

TL084作为一款经典的四通道JFET输入运算放大器，自问世以来便以高输入阻抗、低噪声和宽电源电压范围等特性，在电子设计领域占据重要地位。其14引脚DIP封装形式不仅兼容传统面包板实验，更适配自动化PCB生产流程，成为信号调理、音频处理和工业控制等场景的常客。本文将从引脚图解析入手，系统探讨其工作原理、技术特性、应用场景及替代方案，为工程师提供从理论到实践的完整参考。

TL084核心特性与工作原理

技术参数与架构优势

TL084采用JFET（结型场效应晶体管）输入级设计，输入阻抗高达10¹²Ω，可有效减少对信号源的负载效应。其典型参数包括：

• 电源电压范围：单电源5V至36V，双电源±5V至±18V（推荐±15V）

• 增益带宽积：3MHz（典型值）

• 压摆率：13V/μs（典型值）

• 输入失调电压：最大6mV（25℃时）

• 静态电流：每通道1.4mA（总电流约5.6mA @ ±15V）

JFET输入级与内部频率补偿电路的结合，使其在保持高输入阻抗的同时，避免了高频振荡风险。例如，在音频功放应用中，TL084可处理20Hz-20kHz的完整音频频段，而无需额外补偿元件。

信号处理机制

每个运算放大器单元遵循经典差分放大原理：

1. 输入级：JFET对差分信号进行放大，抑制共模噪声

2. 中间级：通过多级放大提升增益

3. 输出级：采用推挽结构提供驱动能力，输出电压摆幅可达±13V（±15V供电时）

以低音处理电路为例，TL084的四个独立单元可分别承担输入放大、窄频带滤波、宽频带滤波和相位调节功能。其中，IC1A和IC1C构成的二阶低通滤波器，通过调节电位器W1、W2可实现转折频率从20Hz至600Hz的连续调整，而Q值恒定在0.714附近，确保滤波特性平坦。

引脚功能详解与封装设计

DIP-14引脚分配图

+VCC (14)||   Output4 (7)  Input4- (6)  Input4+ (5)|   Output3 (1)  Input3- (2)  Input3+ (3)TL084   |   Output2 (9)  Input2- (8)  Input2+ (10)|   Output1 (14) Input1- (13) Input1+ (12)|-VCC (4)

（注：实际引脚编号以芯片实物标记为准，上述为功能描述对应关系）

关键引脚功能解析

1. 电源引脚：

• 14脚（+VCC）：正电源输入，需并联0.1μF陶瓷电容和10μF电解电容进行退耦

• 4脚（-VCC）：负电源输入（双电源模式）或地（单电源模式）

2. 输入输出引脚：

• 反相输入（-）：如引脚2、6、8、13

• 同相输入（+）：如引脚3、5、10、12

• 输出端：如引脚1、7、9、14

• 每个运算单元包含：

3. 特殊功能引脚：

• 虽无专用补偿引脚，但内部已集成频率补偿网络

• 部分应用中可通过在输出端与反相输入端之间外接电阻电容，实现自定义频率响应

封装设计考量

DIP-14封装具有以下优势：

• 机械稳定性：0.3英寸引脚间距符合PCB标准，适合自动化贴装

• 热性能：塑料封装体可承受125℃连续工作温度

• 电气隔离：引脚与封装体间耐压达1500V（HBM标准）

典型应用场景与电路设计

音频信号处理系统

在大功率数字功放中，TL084常用于：

1. 四阶低通滤波：由IC1-1及外围元件构成，截止频率70Hz，斜率24dB/oct

2. 反相交流放大：IC2-1实现10倍增益，带宽达300kHz

3. 信号混合：通过C4、C5电容将处理后的低频信号与原始信号叠加

设计要点：

• 选用误差≤1%的金属膜电阻（如RJ系列）确保滤波精度

• 钽电解电容（如C4、C5）用于低频信号耦合，减少相位失真

• 输出端需并联10Ω电阻限制瞬态电流，保护后续功放级

工业传感器信号调理

在压力传感器接口电路中，TL084可实现：

1. 阻抗变换：将高输出阻抗传感器转换为低阻抗源

2. 电平偏移：通过同相放大器将0-50mV传感器信号提升至0-5V

3. 滤波降噪：二阶巴特沃斯低通滤波器（fc=1kHz）抑制高频干扰

典型电路参数：

• 增益设置：Rf=100kΩ，Rin=10kΩ（增益11倍）

• 滤波元件：C1=C2=68nF，R1=R2=2.34kΩ

• 电源配置：±12V供电，输出摆幅±10V

医疗设备应用

在心电图（ECG）放大器中，TL084的超高输入阻抗可避免电极极化电压影响：

1. 右腿驱动电路：通过IC1D构建电压跟随器，降低共模干扰

2. 仪器放大器：两个TL084单元构成三运放结构，CMRR达86dB

3. 50Hz陷波滤波：双T网络与运放结合，抑制工频干扰

替代型号对比与选型指南

直接替代型号

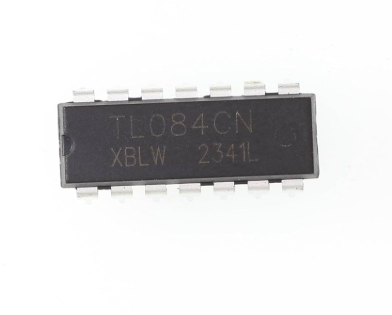

1. TL084CN：

• 温度范围：0-70℃

• 输入失调电压：最大10mV

• 适用场景：消费电子、通用仪器

2. TL084IDR：

• 温度范围：-40-125℃

• 输入失调电压：最大4mV

• 增强特性：集成EMI滤波器，1.5kV ESD防护

• 适用场景：汽车电子、工业控制

3. TL084H：

• 供电范围：4.5-40V

• 静态电流：0.0937mA/通道

• 适用场景：电池供电设备、便携式仪器

功能替代方案

1. 低功耗场景：

• TLV2374：四运放，供电电流仅50μA/通道

• LM324：双电源1.8-36V，但通道数减半

2. 高精度场景：

• OPA2134：音频专用运放，THD+N<0.00008%

• AD822：双运放，失调电压0.3mV（最大）

3. 高速场景：

• TL081：单运放，压摆率提升至20V/μs

• LM318：带宽达15MHz，但输入阻抗降低至2MΩ

故障诊断与优化技巧

常见问题解决方案

1. 自激振荡：

• 现象：输出端出现高频振荡

• 原因：相位裕度不足或电源退耦不良

• 解决：在输出端与反相输入端之间并联10pF电容，或增加电源电容容量

2. 输出饱和：

• 现象：输出电压无法达到预期摆幅

• 原因：负载电阻过小或电源电压不足

• 解决：确保负载电阻>2kΩ，检查电源退耦电容是否失效

3. 噪声过大：

• 现象：输出端出现随机噪声

• 原因：输入端未接地或电源滤波不足

• 解决：在未使用的输入端通过10kΩ电阻接地，增加电源线滤波器

性能优化建议

1. 布局优化：

• 保持输入信号路径最短，避免与高频走线交叉

• 电源引脚附近放置0.1μF和10μF退耦电容，间距<5mm

2. 热设计：

• 在连续高负载应用中，PCB上预留散热焊盘

• 避免将芯片安装在发热元件正上方

3. 参数调整：

• 通过外接电阻调整增益时，优先选用1%精度金属膜电阻

• 对于精密应用，可选用失调电压调整引脚（如OP07系列）的替代型号

未来发展趋势与行业影响

随着物联网和工业4.0的推进，TL084及其衍生型号正朝着以下方向发展：

1. 集成化：如TL084-Q1汽车级型号，已通过AEC-Q100认证

2. 低功耗：新一代TLV9064四运放，供电电流仅30μA/通道

3. 高精度：OPA2350系列实现0.1μV/℃失调电压漂移

据市场研究机构预测，到2027年，通用运算放大器市场规模将达42亿美元，其中JFET输入型占比仍保持15%以上，主要应用于需要高输入阻抗的传感器接口和音频设备领域。

结语

TL084凭借其平衡的性能参数和成熟的生态系统，在电子设计领域持续发挥重要作用。从引脚功能解析到应用电路设计，从故障诊断到替代选型，本文系统梳理了该器件的技术要点。随着半导体工艺的进步，虽然新型运放不断涌现，但TL084在成本敏感型应用中的地位仍不可替代。工程师在选型时，应综合考虑温度范围、电源电压、噪声指标等关键参数，结合具体应用场景做出最优选择。
