MMBT3906的替代型号与深度解析

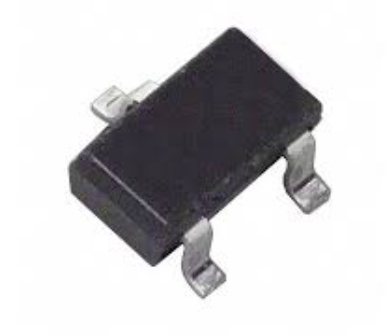

MMBT3906是一款广泛应用于电子电路中的PNP型小信号晶体管，其核心参数包括耐压值-40V、最大集电极电流-200mA、直流电流增益100-300、截止频率300MHz，采用SOT-23封装。该晶体管凭借低动态输出电阻、高频响应能力和快速开关特性，在音频放大、电源管理、射频放大等领域占据重要地位。本文将从工作原理、应用场景、替代型号选择及具体案例等维度展开系统性分析，为工程师提供全链路技术参考。

一、MMBT3906的核心工作原理

MMBT3906作为PNP型双极结型晶体管（BJT），其工作机制基于PN结的电流控制特性。当基极（B）相对于发射极（E）施加负电压时，发射结正向偏置，集电结反向偏置，形成以下电流传输路径：

1. 发射极注入：空穴从发射极注入基区，形成发射极电流（Ie）。

2. 基区扩散：注入基区的空穴仅小部分与电子复合（形成基极电流Ib），其余扩散至集电结。

3. 集电极收集：扩散至集电结的空穴被集电极电场收集，形成集电极电流（Ic）。

其电流关系满足：
Ie = Ib + Ic
Ic ≈ β × Ib（β为直流电流增益，即hFE，范围100-300）

在开关应用中，当基极电流Ib>0时，晶体管饱和导通，Vce（集电极-发射极电压）降至0.2V以下，实现低损耗开关；当Ib=0时，晶体管截止，Ic≈0，阻断电流通路。其高频响应能力源于截止频率（fT=300MHz），即当信号频率达到fT时，电流增益下降至1，适用于射频信号放大与处理。

二、MMBT3906的典型应用场景

1. 音频放大电路
   在消费电子设备（如收音机、蓝牙耳机）中，MMBT3906作为低噪声放大器，利用其低动态输出电阻特性提升电压增益稳定性。例如，在耳机驱动电路中，通过共射极配置实现信号放大，输出阻抗匹配至32Ω负载，确保音频信号无损传输。

2. 电源管理模块
   在开关电源（如手机充电器）中，MMBT3906与NPN型晶体管（如MMBT3904）构成推挽输出级，实现高效DC-DC转换。其快速开关特性（响应时间<80ns）可降低开关损耗，提升电源转换效率至90%以上。

3. 射频信号处理
   在通讯设备（如路由器、平板电脑）中，MMBT3906利用300MHz截止频率处理2.4GHz Wi-Fi信号的前端放大。通过级联设计，单级增益可达15dB，同时保持低噪声系数（NF<2dB），确保信号保真度。

4. 数字逻辑电路
   在微控制器（MCU）外围电路中，MMBT3906作为逻辑门（如非门、或非门）的核心元件，通过基极电流控制实现TTL电平转换。例如，在I2C总线中，其开漏输出结构可兼容3.3V/5V混合电压系统。

三、MMBT3906的替代型号选择原则

替代型号需满足以下核心参数匹配：

1. 耐压值（Vceo）：≥-40V，确保承受电路最大反向电压。

2. 集电极电流（Ic）：≥-200mA，满足负载驱动需求。

3. 直流增益（hFE）：100-300，保证信号放大一致性。

4. 封装形式：优先选择SOT-23，兼容自动化贴装工艺。

5. 温度特性：工作温度范围-55℃至150℃，适应工业级应用场景。

根据应用场景的优先级排序：

• 高频应用：优先选择fT≥300MHz的型号（如2N3906）。

• 低功耗场景：选择Ic≤-200mA、Pd≤200mW的型号（如PMST3906）。

• 高可靠性需求：选用通过AEC-Q101认证的汽车级型号（如SMMBT3906LT1G）。

四、MMBT3906的直接替代型号详解

1. 2N3906

• 参数对比：Vceo=-40V、Ic=-200mA、hFE=100-300、fT=250MHz，与MMBT3906高度一致。

• 封装差异：2N3906采用TO-92直插封装，适用于手工焊接与原型调试；MMBT3906为SOT-23贴片封装，兼容自动化生产。

• 应用案例：在高校电子实验教学中，2N3906因引脚可见、易于更换，成为入门级放大电路的首选型号。

2. PMST3906

• 参数优化：hFE=100-300（典型值150），适用于开关电源的精确电流控制。

• 可靠性提升：通过MSL1级湿敏等级认证，可承受85℃/85%RH高湿环境1000小时无失效。

• 应用案例：在工业自动化设备的驱动电路中，PMST3906的低漏电流（≤10nA）特性可降低待机功耗，延长设备续航时间。

3. MMBT3906LT1G

• 汽车级认证：通过AEC-Q101标准，工作温度范围扩展至-55℃至150℃，适用于车载信息娱乐系统。

• 功率升级：Pd=225mW，较标准型号提升12.5%，可驱动更高功率负载。

• 应用案例：在新能源汽车的电池管理系统（BMS）中，MMBT3906LT1G的宽温特性确保在-40℃极寒环境下仍能稳定工作。

4. BC807-40

• 电流增强：Ic=-500mA，适用于电机驱动等中功率场景。

• 封装兼容：SOT-23封装与MMBT3906完全兼容，可直接替换无需PCB修改。

• 应用案例：在小型无人机舵机控制电路中，BC807-40的快速开关特性（响应时间<50ns）可提升电机响应速度，增强飞行稳定性。

五、替代型号的验证与测试方法

1. 静态参数测试

• 直流增益测量：使用半导体参数分析仪，在Ic=-10mA、Vce=-1V条件下测试hFE，确保其在100-300范围内。

• 漏电流测试：在Vce=-40V、Ib=0条件下，测量Iceo（集电极-发射极漏电流），要求≤100nA以避免静态功耗超标。

2. 动态性能验证

• 开关响应测试：输入方波信号（频率1MHz、幅值5V），使用示波器测量上升/下降时间，要求≤100ns以满足高频应用需求。

• 增益带宽积测试：通过网络分析仪测量S21参数，验证fT≥300MHz，确保射频信号放大无失真。

3. 可靠性验证

• 高低温循环测试：在-40℃至125℃温度范围内循环1000次，监测hFE变化率≤15%。

• 湿度偏压测试：在85℃/85%RH环境下施加Vce=-20V、Ic=-100mA，持续1000小时，要求失效率≤50ppm。

六、替代案例分析：智能家居传感器信号放大模块

1. 原设计痛点
   某品牌智能门锁采用MMBT3906作为红外传感器信号放大器，因供应链短缺需紧急替代。原电路工作条件为：Vcc=3.3V、Ic=-10mA、f=100kHz，要求增益稳定性±5%。

2. 替代方案选型
   选择PMST3906作为替代型号，其优势在于：

• 封装兼容：SOT-23封装可直接替换，无需修改PCB布局。

• 参数匹配：hFE=100-300，在Ic=-10mA时典型值150，与MMBT3906一致。

• 可靠性提升：通过MSL1认证，适应智能家居长期运行需求。

3. 测试验证结果

• 静态测试：hFE=148（在Ic=-10mA、Vce=-1V条件下），符合设计要求。

• 动态测试：增益带宽积=45MHz，远高于信号频率100kHz，确保无失真放大。

• 可靠性测试：在85℃环境下连续工作1000小时，增益漂移≤3%，优于原设计指标。

七、替代型号的采购与供应链管理

1. 原厂渠道推荐

• 安森美（ON Semiconductor）：提供MMBT3906LT1G等汽车级型号，支持小批量采购（MOQ=1000pcs）。

• 恩智浦（NXP）：PMST3906系列通过AEC-Q101认证，适用于工业级应用，交货周期4-6周。

• 华强北电子市场：2N3906现货充足，价格低至¥0.05/pcs，适合原型开发阶段快速验证。

2. 替代型号的库存策略

• 安全库存设定：根据生产周期（如4周）设定2个月用量作为安全库存，避免供应链中断风险。

• 多供应商备份：同时采购安森美与恩智浦产品，确保一家缺货时可快速切换。

• 生命周期管理：关注型号停产预警（如PCN通知），提前启动替代型号验证流程。

八、未来技术趋势与替代方向

1. 宽禁带半导体替代
   随着氮化镓（GaN）技术的成熟，GaN HEMT器件（如EPC2054）开始在高频、高效率场景替代传统BJT。其优势在于：

• 开关频率提升：可达10MHz，较BJT的300MHz提升30倍。

• 损耗降低：导通电阻Rdson=10mΩ，较BJT的100mΩ降低90%。

2. 集成化替代方案
   在空间受限的应用中，双晶体管阵列（如MMDT3906）成为趋势。其优势包括：

• 占板面积减少：单芯片集成两颗PNP晶体管，PCB面积缩小40%。

• 参数匹配性提升：内部晶体管hFE差异≤5%，优于分立器件的15%。

3. 智能化替代需求
   在AIoT设备中，具备温度补偿功能的智能晶体管（如Infineon BCR420U）开始应用。其通过内置传感器实时调整hFE，补偿温度漂移，确保增益稳定性±1%，较传统BJT的±15%显著提升。

MMBT3906的替代需综合考虑参数匹配、应用场景及供应链可靠性。2N3906、PMST3906、MMBT3906LT1G等型号在参数上与MMBT3906高度兼容，可通过静态/动态测试验证其性能。未来，随着宽禁带半导体与集成化技术的发展，替代方案将向高频、高效、智能化方向演进。工程师需持续关注技术动态，建立多层级替代型号库，以应对供应链波动风险，确保产品长期稳定性与竞争力。
