ATmega8中文详细资料

一、ATmega8概述与核心特性
ATmega8是Microchip（原Atmel）公司推出的8位AVR微控制器，基于精简指令集（RISC）架构设计，以其高性能、低功耗和丰富的外设资源成为嵌入式系统开发的经典选择。该芯片采用低功耗CMOS工艺制造，工作电压范围2.7V至5.5V（ATmega8L型号支持更低电压），主频最高可达16MHz，运算性能达16MIPS（每秒百万条指令），在16MHz主频下可实现接近1MIPS/MHz的吞吐量。

其核心架构包含32个8位通用工作寄存器，所有指令均为单周期执行（除硬件乘法器需2周期外），且寄存器直接与算术逻辑单元（ALU）连接，支持单时钟周期内同时访问两个独立寄存器。这种设计显著提升了代码效率，相比传统CISC架构单片机，数据吞吐率提升近10倍。存储器方面，ATmega8集成8KB系统内可编程Flash（擦写寿命1万次）、1KB SRAM和512字节EEPROM（擦写寿命10万次），并支持Bootloader功能，可通过片上程序实现系统内编程（ISP）。

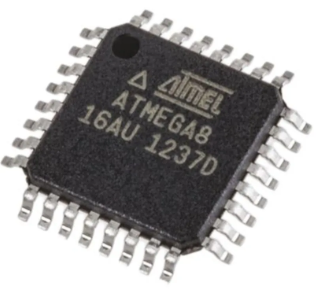

封装形式提供28引脚PDIP（双列直插式）、32引脚TQFP（薄型四方扁平）和MLF（微型引脚框架）三种选择，引脚数分别为28、32和32，适配不同应用场景的PCB设计需求。工业级温度范围（-40℃至85℃）和宽电压工作能力使其广泛应用于工业控制、汽车电子和消费电子领域。

二、硬件架构与功能模块解析

1. 存储器系统
   ATmega8的存储器采用哈佛架构，程序存储器（Flash）、数据存储器（SRAM）和EEPROM物理分离。Flash存储器分为引导区（Boot Section）和应用区（Application Section），引导区支持通过串口（USART）或SPI接口更新应用程序，实现“边运行边编程”功能。SRAM包含1024字节通用存储空间，其中低32字节用于32个通用寄存器，中间64字节为I/O寄存器，剩余空间供用户数据存储。EEPROM支持字节级读写，适用于保存配置参数等非易失性数据。

2. I/O端口与中断系统
   芯片提供23个可编程I/O引脚，分为PORTB（8位）、PORTC（7位）和PORTD（8位）三个端口。每个引脚支持输入/输出方向配置，并具备上拉电阻和中断功能。外部中断源共18个，包括引脚电平变化中断和定时器溢出中断。中断向量表位于Flash起始地址，用户可通过熔丝位设置复位后程序跳转地址（Bootloader或应用区）。

3. 定时器/计数器
   ATmega8集成三个定时器/计数器模块：

• Timer0：8位定时器，支持普通模式、比较匹配模式和PWM输出，常用于时间基准生成或电机控制。

• Timer1：16位定时器，具备输入捕获、输出比较和PWM功能，最高分辨率达16位，适用于高精度计时或波形生成。

• Timer2：8位定时器，支持异步时钟模式（使用独立振荡器），可在低功耗模式下运行，常用于实时时钟（RTC）或低频信号测量。

4. 模数转换器（ADC）
   ADC模块提供8通道10位分辨率，支持单端输入和差分输入模式。输入电压范围0V至Vcc，转换时间约13μs（16MHz主频下）。ADC参考电压可配置为AVcc、内部1.1V参考源或外部引脚输入，适用于传感器信号采集（如温度、光照强度）或模拟信号监测。

5. 通信接口

• USART：全双工通用同步异步收发器，支持波特率最高115200bps（16MHz主频下），兼容RS-232协议，常用于与PC或模块通信。

• SPI：同步串行接口，支持主/从模式，最高传输速率达8Mbps（16MHz主频下），适用于连接Flash存储器、传感器或显示屏。

• TWI（I²C）：两线串行接口，支持主/从模式，标准模式速率100kbps，快速模式400kbps，适用于低速外设扩展（如EEPROM、实时时钟芯片）。

6. 特殊功能模块

• 硬件乘法器：支持两个8位有符号数相乘，结果为16位有符号数，执行时间仅2个时钟周期，显著提升数字信号处理（DSP）效率。

• 看门狗定时器（WDT）：独立振荡器驱动，支持超时复位功能，防止程序跑飞或死锁。

• 模拟比较器：可比较两个外部引脚电压或内部参考电压，输出结果通过I/O引脚或定时器输入捕获引脚读取。

三、低功耗设计与电源管理
ATmega8提供五种低功耗睡眠模式，通过配置MCU控制寄存器（MCUCR）和电源管理寄存器（SMCR）实现：

1. 空闲模式（Idle）：CPU停止运行，但SPI、USART、ADC等外设保持活动状态，可通过任意中断唤醒。

2. ADC降噪模式（ADC Noise Reduction）：仅ADC和外部中断运行，其他外设关闭，适用于高精度ADC采样场景。

3. 省电模式（Power-save）：除异步定时器（Timer2）外，所有时钟停止，适用于低频信号监测。

4. 掉电模式（Power-down）：仅外部中断和看门狗定时器保持活动，电流消耗低至0.5μA（ATmega8L型号），适用于电池供电设备。

5. 待命模式（Standby）：振荡器保持运行，其他模块关闭，唤醒时间最短。

此外，芯片内置可校准RC振荡器（1/2/4/8MHz），支持内部和外部时钟源切换，进一步降低功耗。例如，在8MHz内部RC振荡器下，工作电流仅3.6mA（3V电压，25℃环境温度），空闲模式电流1.0mA，掉电模式电流0.5μA。

四、开发环境与编程工具

1. 集成开发环境（IDE）

• Microchip Studio：官方推荐IDE，支持AVR GCC编译器和调试器，提供代码编辑、编译、下载和调试全流程功能。

• Arduino IDE：通过第三方支持（如ATmega8核心库）实现图形化编程，适合初学者快速上手。

• PlatformIO：跨平台开发工具，支持多种编译器和调试器，适配VS Code等主流编辑器。

2. 编程工具

• ISP编程器：如USBasp、Atmel-ICE，通过SPI接口实现芯片内Flash、EEPROM和熔丝位编程。

• Bootloader：通过USART或SPI接口烧录程序，无需外部编程器，常见方案包括Optiboot、Arduino Bootloader等。

• 仿真器：如JTAG ICE、DebugWire，支持单步调试和变量监测，但ATmega8需通过仿真头接入或替换为ATmega88型号进行前期开发。

3. 开发语言

• C/C++：推荐使用AVR-GCC编译器，结合AVR Libc库实现高效开发。

• 汇编语言：适用于对代码尺寸或执行速度要求极高的场景，但开发效率较低。

五、典型应用场景与案例分析

1. 工业控制
   ATmega8凭借高可靠性和低功耗特性，广泛应用于PLC扩展模块、电机驱动和传感器数据采集系统。例如，某抽油机状态监测系统采用ATmega8采集转速、转矩、温度等参数，通过CAN总线传输至监控中心，实现实时报警和故障诊断。系统利用Timer1的输入捕获功能测量转速，ADC模块采集模拟信号，USART接口连接CAN控制器，体积小且成本低。

2. 智能家居
   在智能照明控制中，ATmega8通过PWM输出调节LED亮度，结合光敏电阻和ADC模块实现自动调光。例如，某设计采用ATmega8的Timer0生成PWM信号，ADC通道0连接光敏电阻分压电路，程序根据环境光照强度动态调整占空比，功耗仅3.6mA（3V电压下）。

3. 消费电子
   ATmega8常用于遥控器、电子秤等低功耗设备。例如，某无线键盘鼠标设计采用ATmega8模拟USB HID设备，通过2.4GHz无线模块（如NRF24L01）传输数据，接收端使用ATmega8解析USB协议并转发至PC。系统利用EEPROM保存按键映射配置，支持用户自定义快捷键。

4. 教学与实验开发
   ATmega8因其资源丰富且价格低廉，成为高校单片机课程的理想教学平台。例如，某实验套件仅需ATmega8芯片、两只电阻和一只电位器即可构建样机电路，学生可通过PC并行口直接编程，快速掌握I/O控制、中断和ADC采样等基础知识。

六、选型替代与升级建议
ATmega8已列入停产名单（NRND），建议新设计选择升级型号：

1. ATmega88/168/328：资源更丰富（如ATmega328P集成32KB Flash、2KB SRAM），兼容Arduino Uno开发板，生态完善。

2. ATmega16A/32A：存储器容量更大（16KB/32KB Flash），适用于复杂算法场景。

3. ATtiny系列：如ATtiny85，资源较少但成本更低，适合简单控制任务。

若需超低功耗，可考虑ATmega8L（工作频率0-8MHz）或同系列低功耗型号（如ATmega48L）。

七、总结与展望
ATmega8凭借其高性能、低功耗和丰富的外设资源，在工业控制、智能家居和消费电子领域留下了深刻印记。尽管已进入停产阶段，但其设计理念（如RISC架构、系统内编程）仍影响着现代单片机的发展。随着物联网和人工智能技术的普及，ATmega8的升级型号（如ATmega328P）将继续在嵌入式系统中扮演重要角色，而开源硬件社区（如Arduino）的繁荣也为初学者提供了便捷的学习路径。未来，单片机将朝着更高集成度、更低功耗和更强算力的方向演进，但ATmega8的经典地位将长存于电子工程师的记忆之中。
