74LS21引脚功能深度解析

一、74LS21芯片概述

74LS21是TTL（晶体管-晶体管逻辑）系列中的一款经典逻辑门芯片，全称为“双四输入与门集成电路”。它采用14引脚双列直插式封装（DIP），广泛应用于数字电路设计、单片机系统、工业控制等领域。其核心功能是实现两组独立的四输入与逻辑运算，每组与门具有四个输入端和一个输出端，能够根据输入信号的电平状态输出相应的逻辑结果。

1.1 芯片定位与优势

在数字电路中，与门是基础逻辑单元之一，用于实现“全1出1，有0出0”的逻辑功能。74LS21通过集成两组四输入与门，简化了电路设计，减少了元件数量，提高了系统可靠性。其优势包括：

• 高集成度：单芯片实现两组四输入与门，节省PCB空间。

• 低功耗：TTL工艺优化，静态功耗低，适合电池供电设备。

• 高速响应：典型传播延迟时间仅10-15纳秒，满足高速信号处理需求。

• 宽工作电压范围：支持4.75V至5.25V电源电压，兼容性强。

1.2 应用场景

74LS21常见于以下场景：

• 地址译码：在存储器扩展中，用于生成片选信号。

• 按键检测：通过多按键组合输入实现复杂控制逻辑。

• 数据选择：作为多路复用器的控制端，选择特定数据通道。

• 状态机设计：构建有限状态机（FSM）的组合逻辑部分。

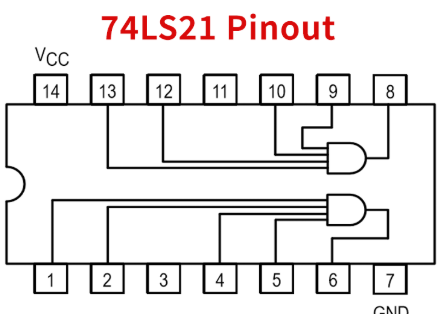

二、74LS21引脚功能详解

74LS21的14个引脚分为电源、地、输入和输出四类，具体功能如下：

2.1 电源与地引脚

• 引脚14（VCC）：电源正极输入，接+5V直流电源。

• 引脚7（GND）：电源地，接电路公共地。

设计要点：

• 电源需去耦：在VCC与GND之间并联0.1μF陶瓷电容，抑制高频噪声。

• 布局规范：电源引脚应靠近芯片，减少压降和干扰。

2.2 第一组四输入与门

• 引脚1（1A）：第一组与门的第一个输入端。

• 引脚2（1B）：第一组与门的第二个输入端。

• 引脚4（1C）：第一组与门的第三个输入端。

• 引脚5（1D）：第一组与门的第四个输入端。

• 引脚6（1Y）：第一组与门的输出端。

逻辑功能：
当1A、1B、1C、1D均为高电平（逻辑1）时，1Y输出高电平；否则输出低电平（逻辑0）。

应用示例：
在按键检测电路中，将四个按键分别接至1A-1D，按下所有按键时1Y输出有效信号，触发后续动作。

2.3 第二组四输入与门

• 引脚9（2A）：第二组与门的第一个输入端。

• 引脚10（2B）：第二组与门的第二个输入端。

• 引脚12（2C）：第二组与门的第三个输入端。

• 引脚13（2D）：第二组与门的第四个输入端。

• 引脚11（2Y）：第二组与门的输出端。

逻辑功能：
与第一组完全相同，实现四输入与逻辑运算。

设计技巧：

• 两组与门可独立使用，也可通过外部电路实现级联或并行操作。

• 输入端悬空时默认视为高电平，但建议通过上拉电阻明确电平状态。

2.4 未使用引脚

• 引脚3、8：在标准DIP封装中为空脚（NC），不连接任何电路。

注意事项：

• 空脚不得接入信号或电源，避免引入干扰。

• 在SMT封装中，空脚可能用于内部测试或工艺调整，需参考具体数据手册。

三、74LS21电气特性与参数

3.1 直流参数

3.2 动态参数

关键参数解读：

• 传播延迟：反映芯片响应速度，直接影响电路时序设计。

• 输出电流：决定驱动能力，需根据负载选择合适缓冲电路。

• 输入阈值：明确逻辑电平边界，避免因噪声导致误动作。

四、74LS21典型应用电路

4.1 四按键组合检测电路

电路功能：
通过四个按键的组合输入，检测特定状态（如全按下、任意按下等）。

电路设计：

• 将四个按键分别接至1A-1D，按下时输入低电平（通过下拉电阻实现）。

• 1Y输出接至单片机中断引脚，检测到低电平时触发中断服务程序。

• 逻辑反相：若需高电平有效，可在1Y后接非门（如74LS04）。

代码示例（51单片机）：

sbit KEY_OUT = P3^2; // 连接1Y输出

void INT0_ISR() interrupt 0 {
    if (KEY_OUT == 0) {
        // 检测到按键组合，执行相应操作
    }
}

void main() {
    IT0 = 1;  // 设置INT0为下降沿触发
    EX0 = 1;  // 允许INT0中断
    EA = 1;   // 开总中断
    while (1);
}

4.2 地址译码电路

电路功能：
在存储器扩展中，根据地址线状态生成片选信号，选中特定存储芯片。

电路设计：

• 将地址线A0-A3分别接至1A-1D。

• 1Y输出接至存储芯片的CS（片选）引脚。

• 当A0-A3全为1时（如地址0xFF），1Y输出低电平，选中该芯片。

优化建议：

• 增加地址锁存器（如74LS373），稳定地址信号。

• 结合译码器（如74LS138）实现更复杂的地址分配。

4.3 状态机设计

电路功能：
构建一个简单的交通灯状态机，通过时钟信号切换红、黄、绿灯状态。

电路设计：

• 使用两组与门实现状态转移逻辑：

• 第一组：检测当前状态（如红灯）和时钟信号，生成下一状态（绿灯）的使能信号。

• 第二组：实现状态锁存，避免竞争冒险。

• 输出端接至LED驱动电路（如74LS245）。

状态转移表：

五、74LS21故障诊断与维修

5.1 常见故障现象

• 输出恒低/高电平：输入端短路、芯片内部损坏。

• 响应延迟：电源电压不足、负载过重。

• 噪声干扰：布局不合理、未去耦。

5.2 诊断步骤

1. 电源检查：

• 测量VCC与GND间电压是否在4.75V-5.25V范围内。

• 检查电源去耦电容是否失效。

2. 输入信号检测：

• 使用示波器或逻辑分析仪监测输入端电平变化。

• 确认输入信号是否满足VIH/VIL要求。

3. 输出负载测试：

• 断开负载，直接测量输出端电平。

• 若输出正常，检查负载电路（如驱动能力不足）。

4. 芯片替换：

• 怀疑芯片损坏时，用同型号芯片替换测试。

5.3 维修案例

故障现象：某工业控制板中，74LS21驱动的继电器未动作。

诊断过程：

1. 测量1Y输出端电压为0.2V（低电平），但输入端全为高电平。

2. 断开继电器负载后，1Y输出恢复至3.3V（高电平）。

3. 检查继电器线圈电阻为120Ω，工作电流40mA，超过74LS21输出能力。

解决方案：

• 在1Y与继电器间增加74LS07（集电极开路缓冲器），提升驱动能力。

• 或改用专用继电器驱动芯片（如ULN2003）。

六、74LS21替代与升级方案

6.1 CMOS兼容芯片

• 74HC21：

• 优势：低功耗（静态电流<1μA）、宽工作电压（2V-6V）。

• 注意事项：输入阈值与TTL不同，需重新设计电平转换电路。

• 74HCT21：

• 优势：兼容TTL电平，可直接替换74LS21。

• 适用场景：需要降低功耗但保持TTL接口的旧系统升级。

6.2 专用集成电路（ASIC）

• 优势：

• 集成更多功能（如内置译码器、锁存器）。

• 减少PCB面积，提高可靠性。

• 示例：

• 某型号交通灯控制器芯片，集成状态机、定时器、驱动电路。

6.3 FPGA实现

• 优势：

• 灵活可编程，适应多种逻辑需求。

• 高性能，支持高速信号处理。

• 实现方法：

• 使用Verilog或VHDL描述与门逻辑，综合后下载至FPGA。

• 示例代码（Verilog）：

module quad_and_gate(
    input [3:0] in1,
    input [3:0] in2,
    output out1,
    output out2
);
    assign out1 = &in1; // 第一组四输入与
    assign out2 = &in2; // 第二组四输入与
endmodule
