STC15W408AS单片机详细手册

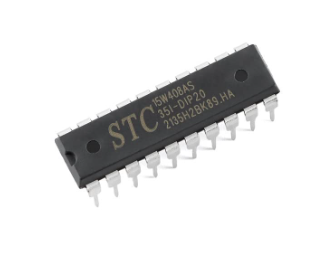

STC15W408AS是宏晶科技（STC）推出的一款高性能8位单片机，基于增强型8051内核，具有高速、低功耗、高集成度等特点，广泛应用于工业控制、家电控制、智能仪表、通信设备等领域。以下是对STC15W408AS单片机的详细介绍。

一、核心特性

1、内核架构：STC15W408AS采用增强型8051内核，支持单时钟周期指令，指令执行速度比传统8051快8-12倍。在相同的时钟频率下，STC15W408AS拥有更高的运算能力。

2、主频：最高主频可达35MHz，提供强劲的运算性能。

3、存储器：
Flash程序存储器：8KB，支持ISP（在系统编程）和IAP（在应用编程）功能，方便程序更新和升级。
SRAM数据存储器：512字节，用于临时存储运行时的数据。
EEPROM：4KB，用于存储参数、配置等非易失性数据，擦写次数超过10万次。

4、GPIO：多达27个可编程通用输入/输出引脚（具体数量取决于封装形式），支持多种输入输出模式配置，包括准双向口、推挽输出、高阻输入和开漏输出。每个I/O口驱动能力均可达到20mA，但整个芯片电流最大不要超过90mA。

5、定时器/计数器：包含3个16位定时器/计数器（Timer0、Timer1、Timer2），支持时钟输出、PWM输出和捕获比较功能。定时器功能可用于计时、产生精确延时；计数器功能可用于对外部脉冲计数。

6、串口通信：集成1组高速异步串行通信端口（UART），可在3组管脚之间进行切换，分时复用可当作3组串口使用。支持RS232、RS485等通信协议，方便与计算机或其他设备进行数据通信。

7、SPI接口：支持SPI主/从模式，用于连接外部SPI设备，如Flash存储器、ADC转换器等。

8、ADC：集成8通道10位模数转换器（ADC），支持最多8路模拟输入通道，转换速度最高可达30万次/秒。输入电压范围为0V至VCC（芯片供电电压，通常为3.3V或5V）。

9、PWM/PCA：提供3通道可编程计数器阵列（PCA），可配置为PWM输出（用于控制LED亮度、电机速度等），也可配置为捕获输入（测量脉冲宽度）或外部中断。

10、看门狗定时器：内置独立看门狗定时器，使用内部专用振荡器，溢出可产生复位信号，防止程序跑飞。定时时间可软件调节。

11、低功耗模式：支持空闲模式和掉电模式，适用于电池供电设备。在掉电模式下，功耗极低（<1μA），可通过外部中断或RST引脚唤醒。

12、时钟系统：内部集成高精度R/C时钟，精度在±1%以内（出厂校准），省去了外部晶振。时钟频率可在5MHz至35MHz之间调节，满足不同应用场景的需求。

13、复位电路：内部集成高可靠复位电路，ISP编程时16级复位门槛电压可选，可彻底省掉外部复位电路。

14、封装形式：采用LQFP32、SOP28、SKDIP28等多种封装形式，适用于不同应用场景。

二、硬件设计

1、电源电路：STC15W408AS的工作电压范围为2.4V至5.5V，宽电压设计使其能够适应不同的电源环境。在设计电源电路时，应确保电源稳定可靠，避免电压波动对单片机造成影响。可以在电源输入端添加去耦电容，以滤除电源中的高频噪声。

2、晶振电路：STC15W408AS内部集成高精度R/C时钟，无需外部晶振即可正常工作。但如果需要更高的时钟精度或稳定性，也可以外接晶振。外接晶振时，应选择合适的晶振频率和负载电容，以确保时钟信号的稳定性和准确性。

3、复位电路：STC15W408AS内部集成高可靠复位电路，无需外部复位电路即可正常工作。但在某些特殊应用场景下，如需要更长的复位时间或更可靠的复位功能，也可以外接复位电路。外接复位电路通常由一个电阻和一个电容组成，形成RC复位电路。

4、ISP下载接口：STC15W408AS支持ISP编程功能，可以通过串口将程序下载到单片机中。在设计硬件电路时，应预留ISP下载接口，方便程序更新和升级。ISP下载接口通常包括TXD、RXD、GND和VCC四个引脚，分别连接到单片机的串口发送端、串口接收端、地线和电源。

5、外围电路扩展：根据具体应用场景的需求，可以扩展各种外围电路，如LED显示电路、按键输入电路、传感器接口电路等。在扩展外围电路时，应注意单片机的I/O口驱动能力和电气特性，避免过载或短路等问题。

三、软件编程

1、开发环境搭建：STC15W408AS的开发环境主要包括编译器和编程软件。常用的编译器有Keil C51、SDCC等，它们支持C语言和汇编语言开发。编程软件则推荐使用STC官方提供的STC-ISP软件，它支持串口下载程序到单片机中，并提供了丰富的例程和技术文档。

2、头文件和库函数：在编写程序时，需要包含STC15W408AS的头文件（如STC15.h），以便使用单片机提供的各种寄存器和功能。STC官方还提供了丰富的库函数，如延时函数、串口通信函数、ADC转换函数等，可以简化程序编写过程。

3、程序编写流程：
初始化：包括系统时钟初始化、GPIO初始化、串口初始化、ADC初始化等。
主循环：在主循环中，根据具体应用场景的需求，编写相应的控制逻辑。如读取传感器数据、处理按键输入、控制LED显示等。
中断服务程序：如果需要使用中断功能，还应编写相应的中断服务程序。如定时器中断、串口中断、ADC中断等。

4、程序调试和优化：在编写完程序后，应进行充分的调试和优化工作。可以使用仿真器或调试器进行在线调试，观察单片机的运行状态和变量值。还可以通过优化算法、减少不必要的操作等方式，提高程序的执行效率和稳定性。

四、应用案例

1、温度控制器：利用STC15W408AS的ADC功能，可以读取温度传感器的模拟信号，并将其转换为数字信号进行处理。通过比较当前温度与设定温度，可以控制加热或制冷设备的开关，实现温度的精确控制。

2、智能仪表：利用STC15W408AS的串口通信功能，可以与上位机或其他设备进行数据通信。通过读取各种传感器的数据，如电流、电压、功率等，可以实现智能仪表的数据采集和显示功能。

3、电机控制：利用STC15W408AS的PWM功能，可以控制电机的转速和方向。通过读取编码器的反馈信号，可以实现电机的闭环控制，提高电机的运行稳定性和精度。

4、LED照明控制：利用STC15W408AS的PWM功能，可以控制LED的亮度。通过读取光敏传感器的数据，可以实现LED的自动调光功能，根据环境光线的强弱自动调节LED的亮度。
