24C16K存储芯片解析

一、24C16K存储芯片概述

24C16K是一种广泛应用于电子系统中的串行EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦除可编程只读存储器）芯片，主要用于数据存储、系统参数保存以及设备配置等场景。该芯片通常采用I²C总线通信接口，具有容量适中、功耗低、结构简单、数据保存时间长等特点，因此在嵌入式系统、工业控制设备、智能仪表、消费电子、汽车电子以及通信设备中得到广泛应用。

24C16K属于24C系列串行EEPROM存储器家族的一员，其核心存储容量为16Kbit，即2048字节。该类芯片最大的优势在于其支持在线编程和擦写功能，同时在掉电情况下仍能保持数据长期稳定保存。相比传统并行EEPROM，24C16K采用I²C两线式串行通信结构，仅需两条信号线即可完成数据传输，大大简化了电路设计，提高了系统可靠性。

在现代电子产品中，存储器芯片是实现数据存储和系统运行的重要组成部分。24C16K存储器由于其稳定性高、接口简单以及成本较低，成为许多嵌入式系统的标准配置。例如，在单片机系统中，24C16K经常用于存储设备序列号、校准参数、用户设置数据以及日志信息等。

随着电子技术的发展，EEPROM芯片在功能、速度和可靠性方面不断提升。24C16K作为一种成熟的串行EEPROM器件，不仅在传统设备中继续发挥重要作用，而且在物联网设备、智能家电和工业自动化设备中也具有广阔的应用前景。

二、24C16K芯片的基本参数

在了解24C16K存储芯片的具体应用之前，需要先掌握其核心技术参数和性能指标。这些参数直接决定了芯片的使用范围和系统设计方式。

列表标题
主要技术参数

容量方面，24C16K存储器的总容量为16Kbit，即2048字节。内部存储结构通常划分为多个存储页，每页大小一般为16字节。这种分页结构可以提高写入效率，并支持页写入操作。

工作电压方面，不同厂家生产的24C16K芯片支持不同的电压范围。常见版本的工作电压为2.5V至5.5V，也有低功耗版本支持1.8V至5.5V的宽电压工作范围，因此可以适配多种嵌入式系统供电环境。

通信接口方面，24C16K采用标准I²C通信协议。I²C是一种双线串行通信总线，仅需要SDA（串行数据线）和SCL（串行时钟线）两根信号线即可实现设备之间的数据交换。

通信速率方面，标准模式I²C通信速度一般为100kHz，而高速版本可支持400kHz甚至更高的通信速率，这使得数据读取效率明显提升。

写入时间方面，EEPROM写入通常需要一定的内部编程时间。24C16K单次写入周期一般为5ms左右，在此期间芯片内部完成数据写入和校验。

擦写寿命方面，24C16K通常支持至少100万次擦写循环，这对于大多数嵌入式系统而言已经足够使用。

数据保存时间方面，该芯片通常可以保证数据保存超过40年至100年，具体取决于制造工艺和使用环境。

功耗方面，EEPROM在待机状态下功耗极低，一般只有微安级电流，非常适合低功耗设备。

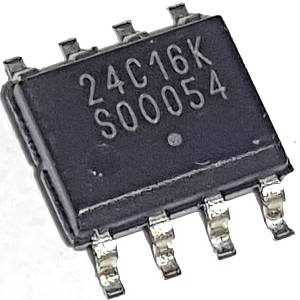

封装方面，24C16K常见封装包括DIP-8、SOP-8、TSSOP-8以及SOIC-8等，方便不同产品设计需求。

这些基本参数决定了24C16K在系统中的定位，使其成为中小容量数据存储应用中的理想选择。

三、24C16K芯片的引脚结构与功能

24C16K存储芯片通常采用8引脚封装结构，其引脚布局简单清晰，方便系统设计。每个引脚在系统中都承担着特定功能。

列表标题
引脚功能说明

1脚为A0地址选择引脚。该引脚用于I²C设备地址配置，通过不同的高低电平组合可以实现多个EEPROM芯片在同一总线上工作。

2脚为A1地址选择引脚。与A0类似，用于设备地址配置。

3脚为A2地址选择引脚。通过三个地址引脚组合，可以实现最多八个EEPROM设备同时挂接在同一I²C总线上。

4脚为GND接地引脚。该引脚连接系统地线。

5脚为SDA数据线。用于I²C通信中的数据传输，是双向信号线。

6脚为SCL时钟线。该引脚用于提供I²C通信时钟信号，由主设备控制。

7脚为WP写保护引脚。当该引脚为高电平时，芯片进入写保护状态，禁止写入操作；当为低电平时允许写入。

8脚为VCC电源引脚。该引脚为芯片提供工作电压。

这种简单的引脚设计使得24C16K在硬件连接方面非常方便，只需要少量外围元件即可实现稳定工作。

四、24C16K存储器内部结构

24C16K芯片内部由多个功能模块组成，包括存储阵列、地址译码电路、I²C接口逻辑、电源管理模块以及控制逻辑等。

首先是存储阵列部分。该部分由EEPROM存储单元构成，每个单元能够存储1bit数据。所有存储单元按矩阵结构排列，通过行列地址译码电路进行访问。

地址译码模块负责将I²C传输的地址信息转换为具体的存储单元地址，从而定位需要读写的数据位置。

I²C接口模块负责解析总线通信协议，包括起始信号检测、停止信号检测、地址识别以及数据读写控制等。

控制逻辑模块则负责协调各个模块的工作，包括数据写入、擦除控制以及状态管理等。

电源管理模块主要负责芯片内部电压调节和稳定，确保在不同供电环境下芯片能够可靠运行。

通过这些模块的协同工作，24C16K能够完成数据读写和长期存储功能。

五、24C16K芯片的工作原理

24C16K存储芯片采用I²C通信协议进行数据交换，其工作过程主要包括总线启动、地址发送、数据传输和停止信号等步骤。

当主控制器（通常为单片机或微控制器）需要访问EEPROM时，会首先发送I²C起始信号。随后主机发送设备地址以及读写控制位。

EEPROM接收到地址后，会返回一个应答信号（ACK），表示设备已经准备好进行通信。

在写入操作时，主机先发送存储地址，然后发送要写入的数据。芯片接收数据后启动内部写入过程。

在读取操作时，主机发送读命令，EEPROM会按照指定地址将数据通过SDA线发送给主设备。

整个通信过程严格遵循I²C协议，包括起始条件、应答机制以及停止条件。

这种通信方式不仅节省引脚资源，还能够支持多设备共享总线，大大提高系统灵活性。

六、24C16K芯片的主要特点

24C16K存储芯片之所以被广泛应用，主要得益于其多项技术优势。

列表标题
核心特点

第一，低功耗设计。该芯片在待机状态下功耗极低，非常适用于电池供电设备。

第二，数据保存时间长。EEPROM技术可以保证数据保存几十年。

第三，擦写寿命长。通常支持100万次以上写入循环。

第四，接口简单。I²C接口只需要两根信号线。

第五，支持页写入功能。一次可以写入多个字节，提高写入效率。

第六，写保护功能。通过WP引脚可以防止数据被意外修改。

第七，可靠性高。EEPROM技术成熟稳定。

这些特点使得24C16K成为嵌入式系统中非常重要的数据存储器件。

七、24C16K芯片的典型应用

24C16K在电子设备中的应用非常广泛，几乎所有需要小容量非易失性存储的系统都可能使用该芯片。

列表标题
典型应用领域

嵌入式系统数据存储
工业控制设备参数保存
智能家电配置存储
通信设备地址信息保存
汽车电子系统数据记录
医疗设备校准数据保存
消费电子设备用户设置存储

例如，在智能电表中，EEPROM用于记录用户用电数据以及设备配置参数。在打印机设备中，EEPROM用于存储设备序列号和校准信息。

在单片机系统中，24C16K通常通过I²C接口连接到MCU，作为外部数据存储扩展使用。

八、24C16K芯片设计注意事项

在实际电路设计中，使用24C16K存储器时需要注意多个方面，以确保系统稳定运行。

首先是I²C总线需要上拉电阻。SDA和SCL信号线通常需要连接4.7kΩ至10kΩ上拉电阻。

其次是写保护引脚WP。如果不需要写保护功能，通常将其接地。

第三是电源稳定性。VCC端需要添加去耦电容以减少电源噪声。

第四是总线长度控制。I²C通信对线路长度有一定要求，过长线路可能影响通信稳定性。

第五是地址冲突问题。当总线上存在多个EEPROM时，需要合理配置地址引脚。

通过合理设计，可以充分发挥EEPROM芯片的性能优势。

九、24C16K芯片的发展与替代方案

随着半导体技术的发展，EEPROM存储器不断演进。虽然24C16K仍然被广泛使用，但市场上也出现了许多容量更大、速度更快的新型存储器。

例如，24C32、24C64、24C128等系列EEPROM提供更大的存储容量。

此外，FRAM存储器也逐渐成为EEPROM的重要替代技术。FRAM具有更快写入速度和更高擦写寿命。

不过在成本和兼容性方面，24C16K仍然具有明显优势，因此在很多产品中仍然长期使用。

十、总结

24C16K是一款结构简单、性能稳定的串行EEPROM存储芯片。其16Kbit容量、I²C接口设计以及低功耗特性，使其在嵌入式系统、工业设备和消费电子产品中发挥着重要作用。通过合理设计电路和通信程序，可以充分利用该芯片进行数据存储和系统配置管理。

随着电子产品智能化程度不断提高，对数据存储的需求也在持续增长。24C16K作为经典EEPROM器件，在未来仍然会在大量设备中保持重要地位。
