TJA1050中文资料详解（CAN总线高速收发器）

一、TJA1050芯片概述

TJA1050是一款广泛应用于工业控制、汽车电子、智能设备以及自动化系统中的高速CAN（Controller Area Network）总线收发器芯片。该器件最早由恩智浦半导体（NXP Semiconductors，原飞利浦半导体）推出，主要用于连接CAN控制器和物理总线，实现数字信号与差分总线信号之间的转换。作为CAN通信系统中的关键物理层器件，TJA1050在可靠性、抗干扰能力以及高速通信性能方面表现出色，因此被广泛应用于各种高可靠性网络通信环境中。

CAN总线是一种由德国博世（Bosch）公司开发的多主机串行通信协议，最初用于汽车电子控制系统，用于连接ECU（电子控制单元）。随着工业自动化和智能设备的发展，CAN总线已经逐渐应用到工业控制、医疗设备、机器人、智能电网、轨道交通等领域。TJA1050作为CAN收发器中的经典型号之一，负责完成逻辑层与物理层之间的信号转换，并提供差分驱动能力，使CAN网络在复杂电磁环境中仍能稳定运行。

TJA1050芯片采用差分信号传输方式，通过CANH和CANL两条信号线实现数据传输。差分信号具有较强的抗电磁干扰能力，并能够在长距离通信中保持较高的数据完整性。此外，TJA1050支持高速CAN通信模式，数据传输速率最高可达1Mbps，这使得它非常适合用于实时性要求较高的通信系统。

从结构上来看，TJA1050内部集成了发送驱动电路、接收比较器、电平转换电路以及各种保护电路，包括短路保护、过温保护以及总线故障保护等。这些功能使其能够在复杂工业环境中保持稳定运行，并有效保护系统免受电气故障的影响。

在系统设计中，TJA1050通常与CAN控制器配合使用，例如与微控制器（MCU）中的CAN控制器模块相连接。CAN控制器负责协议处理，而TJA1050负责物理层信号传输。两者共同构成完整的CAN通信节点，使设备能够接入CAN网络并进行数据交换。

随着工业物联网和智能设备的发展，CAN总线依然是一种重要的现场总线技术。TJA1050作为经典的CAN收发器器件，其成熟稳定的性能使其在大量电子系统中仍然占据重要地位。

二、TJA1050芯片主要特点

TJA1050作为一款高速CAN收发器，具有多项重要特性，使其在各种应用环境中表现稳定可靠。其设计目标主要是提供高速通信能力、增强抗干扰能力以及提高系统安全性。

首先，TJA1050支持高速CAN通信模式，最大数据传输速率可达到1Mbps。高速通信能力使其能够满足现代汽车电子系统和工业控制系统中对实时数据传输的需求。在诸如发动机控制、自动驾驶辅助系统以及工业机器人控制等应用中，高速通信是保证系统实时响应的重要因素。

其次，TJA1050具有出色的电磁兼容性（EMC）性能。由于CAN总线通常应用于复杂电磁环境，例如汽车发动机舱或工业生产车间，因此抗干扰能力尤为重要。TJA1050采用差分信号驱动结构，并结合内部滤波与保护设计，使其能够有效抑制电磁干扰，提高通信稳定性。

第三，TJA1050具有较高的总线驱动能力。CANH与CANL输出端能够提供足够的驱动电流，使信号能够在较长的通信距离上传输。通常情况下，在标准CAN网络中通信距离可以达到40米以上（在1Mbps速率下），在低速通信时甚至可以达到几百米。

此外，TJA1050还具有完善的保护机制。例如，当总线出现短路情况时，芯片能够自动限制输出电流，从而保护内部电路不受损坏。同时，该芯片还具备过温保护功能，当芯片温度超过安全范围时会自动关闭驱动电路，以避免损坏。

TJA1050还具有低功耗特性。虽然它主要用于高速通信，但在待机状态下功耗较低，这有助于降低整个系统的功耗，尤其是在汽车电子系统中，节能设计尤为重要。

综上所述，TJA1050在高速通信能力、抗干扰性能、驱动能力以及保护机制方面都表现出较高水平，因此成为CAN总线系统中非常常见的一款收发器芯片。

三、TJA1050芯片封装与引脚图

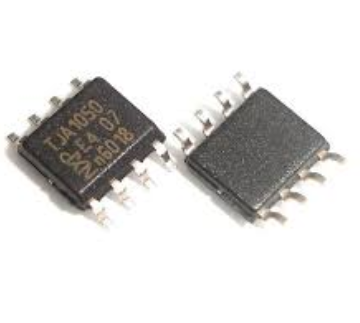

TJA1050通常采用标准的8引脚封装形式，例如SOIC-8、DIP-8等，这种封装方式便于PCB设计和系统集成。其引脚数量较少，但功能分布合理，可以满足CAN通信的基本需求。

TJA1050的8个引脚分别承担不同的功能，主要包括电源引脚、信号输入输出引脚以及总线接口引脚。

引脚功能列表

1. TXD（发送数据输入）

该引脚用于接收来自CAN控制器的发送数据。当TXD为逻辑低电平时，收发器驱动CAN总线进入显性状态（Dominant），当TXD为高电平时，总线进入隐性状态（Recessive）。通过控制该引脚，CAN控制器可以向网络发送数据。

2. RXD（接收数据输出）

RXD引脚用于输出从CAN总线接收到的数据，并将其传输给CAN控制器。该引脚的电平状态反映总线上的逻辑状态。

3. VCC（电源引脚）

VCC为芯片供电端，通常工作电压为5V。该电源为内部驱动电路和逻辑电路提供工作电能。

4. GND（地）

GND是芯片的接地端，与系统地连接，确保电路稳定运行。

5. CANH（CAN总线高电平线）

CANH是CAN总线的高电平信号线，在差分通信中与CANL共同传输数据。

6. CANL（CAN总线低电平线）

CANL是CAN总线的低电平信号线，与CANH形成差分信号。

7. RS（斜率控制引脚）

RS引脚用于控制发送信号的上升和下降斜率，从而调节电磁辐射水平。当RS接地时为高速模式，当连接电阻时可以降低信号斜率。

8. NC（未连接）

某些封装版本中该引脚可能未使用。

通过这些引脚，TJA1050能够完成CAN控制器与物理总线之间的连接。

四、TJA1050工作原理

TJA1050的核心功能是完成逻辑信号与差分总线信号之间的转换，其工作原理可以从发送过程和接收过程两个方面进行理解。

在发送过程中，CAN控制器首先在TXD引脚输出逻辑信号。当TXD为低电平时，TJA1050会驱动CANH升高电压，同时降低CANL电压，从而在总线上形成显性状态。反之，当TXD为高电平时，CANH和CANL恢复到接近相同的电压电平，形成隐性状态。

在接收过程中，TJA1050内部的比较器会检测CANH与CANL之间的电压差。如果检测到显性电压差，则RXD输出低电平；如果检测到隐性状态，则RXD输出高电平。通过这种方式，CAN控制器可以获取总线上的数据。

CAN通信采用“线与”逻辑结构，即只要有一个节点发送显性信号，总线就会被拉为显性状态。这种结构能够实现多节点仲裁机制，使CAN网络能够实现多主通信。

此外，TJA1050内部还包含滤波器和保护电路，以减少噪声干扰并防止总线异常导致芯片损坏。

五、TJA1050典型应用电路

在实际电路设计中，TJA1050通常与微控制器中的CAN控制器模块连接。其典型连接方式如下：

微控制器的CAN_TX引脚连接到TJA1050的TXD引脚，而CAN_RX引脚连接到RXD引脚。CANH和CANL连接到CAN总线，同时在总线两端通常需要连接120欧姆终端电阻，以保证信号完整性。

RS引脚可以通过电阻连接到地，用于调节信号斜率。若需要高速通信，可以直接接地。

此外，在VCC电源端通常需要放置去耦电容，例如0.1uF和10uF电容，以减少电源噪声。

通过这种简单的外围电路，TJA1050即可实现完整的CAN物理层通信功能。

六、TJA1050的应用领域

由于CAN总线具有高可靠性和强抗干扰能力，TJA1050被广泛应用于多个领域。

在汽车电子领域，TJA1050常用于发动机控制单元、车身控制模块、ABS系统、仪表系统以及车载娱乐系统等。

在工业自动化领域，TJA1050常用于PLC控制系统、工业机器人、传感器网络以及智能制造设备。

在医疗设备中，CAN总线也被用于设备之间的数据通信，例如影像设备、监护仪等。

此外，在新能源系统、智能交通系统以及智能家居设备中，也可以看到TJA1050的应用。

七、TJA1050的优缺点分析

TJA1050作为经典的CAN收发器器件，具有许多优点。首先，其结构简单、可靠性高，能够在恶劣环境下稳定工作。其次，其高速通信能力能够满足大多数CAN网络应用需求。

然而，TJA1050也存在一定局限。例如，它主要支持高速CAN模式，而不支持低功耗待机模式或CAN FD协议。因此，在一些新型系统中可能需要使用更新型号的CAN收发器。

尽管如此，在大量传统CAN系统中，TJA1050仍然是非常常见的选择。

八、TJA1050国产替代型号

随着国产半导体产业的发展，许多厂商已经推出了与TJA1050兼容的国产CAN收发器。例如：

SN65HVD230系列
SIT1050系列
CTM1050系列
MCP2551系列

这些器件在功能和性能方面与TJA1050基本兼容，可以在多数应用中实现直接替换。

九、TJA1050选型与设计注意事项

在实际设计中，需要注意以下几个方面：

首先是电源稳定性。CAN收发器对电源噪声较为敏感，因此需要在电源端增加滤波电容。

其次是总线终端电阻。标准CAN网络需要在总线两端各放置120欧姆电阻。

第三是布线设计。CANH和CANL应采用差分布线，并保持等长，以减少信号干扰。

第四是EMC设计。需要避免CAN线靠近高频信号线，并适当增加共模电感。

通过合理设计，可以充分发挥TJA1050的性能优势。

十、总结

TJA1050是一款经典的高速CAN总线收发器芯片，凭借其稳定可靠的性能以及良好的抗干扰能力，被广泛应用于汽车电子、工业自动化以及各种嵌入式系统中。它在CAN通信系统中承担着物理层接口的重要角色，负责将逻辑信号转换为差分信号并驱动总线进行通信。

随着CAN技术的不断发展，虽然市场上出现了更多新型CAN收发器，但TJA1050依然在大量传统系统中保持着重要地位。对于工程师而言，理解其工作原理、引脚功能以及应用设计方法，对于开发稳定可靠的CAN通信系统具有重要意义。
