74LS00引脚图及工作原理详解

一、74LS00芯片概述

74LS00是一种非常经典且应用广泛的数字逻辑集成电路芯片，它属于TTL（晶体管—晶体管逻辑）系列中的低功耗肖特基（Low Power Schottky，简称LS）系列。该芯片内部集成了四个两输入与非门（NAND Gate），因此也常被称为“四路二输入与非门芯片”。在数字电子技术领域，与非门被认为是最基础、最重要的逻辑门之一，因为几乎所有其他逻辑功能都可以通过与非门组合实现。因此，74LS00在数字电路设计、逻辑控制系统、计算机电路以及各种电子设备中都具有非常重要的地位。

从结构上看，74LS00采用标准的14引脚双列直插封装（DIP-14）或贴片封装（SOP、SOIC等），内部包含四个独立的与非逻辑门，每个逻辑门有两个输入端和一个输出端。由于LS系列采用了肖特基二极管技术，在保持TTL高速特性的同时，功耗相比传统TTL系列明显降低，因此在工业控制、嵌入式系统、通信设备、自动化系统以及教学实验中被广泛使用。

在实际应用中，74LS00不仅能够实现基本的逻辑控制，还可以通过不同的组合方式构成各种复杂的逻辑功能，如触发器、振荡器、计数器、锁存器等。由于其结构简单、稳定性高、成本低廉以及易于获取，该芯片长期以来都是电子工程师和电子技术学习者的重要基础器件之一。

二、74LS00芯片基本结构与封装

74LS00芯片内部包含四个独立的两输入与非门，每个逻辑门由多个晶体管、电阻以及肖特基二极管组成。其主要设计目标是在保证逻辑速度的前提下降低功耗，同时提高抗干扰能力。

从封装形式来看，常见的74LS00封装主要包括以下几种类型：

列表标题：常见封装形式

DIP-14直插封装
SOIC-14表面贴装封装
TSSOP-14小型贴片封装
SOP-14贴片封装

其中DIP封装多用于实验教学、电路开发板以及传统电路设计，而SOIC或TSSOP封装则更适用于现代电子产品的SMT贴片工艺。

在电气性能方面，74LS00具有以下特点：工作电压通常为5V，输入电压范围符合TTL标准逻辑电平要求，输出电流驱动能力较强，可以直接驱动多个TTL输入端。同时该芯片具有较高的开关速度，典型传播延迟约为10纳秒左右，非常适合中高速数字逻辑系统。

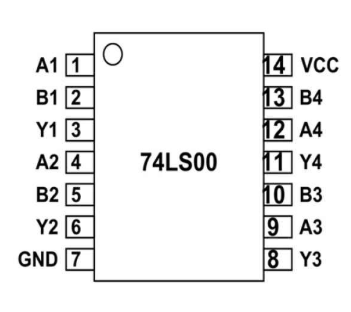

三、74LS00引脚图及引脚排列

74LS00芯片采用标准14脚封装结构，每个引脚都有明确的逻辑功能。芯片内部共有四个与非门，因此需要八个输入端、四个输出端以及两个电源端。

下面对74LS00的引脚结构进行详细说明。

列表标题：74LS00引脚功能表

1脚：1A，第一个与非门输入端A
2脚：1B，第一个与非门输入端B
3脚：1Y，第一个与非门输出端

4脚：2A，第二个与非门输入端A
5脚：2B，第二个与非门输入端B
6脚：2Y，第二个与非门输出端

7脚：GND，电源地

8脚：3Y，第三个与非门输出端
9脚：3A，第三个与非门输入端A
10脚：3B，第三个与非门输入端B

11脚：4Y，第四个与非门输出端
12脚：4A，第四个与非门输入端A
13脚：4B，第四个与非门输入端B

14脚：VCC，电源正极（通常为+5V）

从引脚排列可以看出，四个与非门在芯片内部呈对称分布，每个逻辑门相互独立，可以同时工作，也可以根据电路需要进行不同组合。

四、与非门逻辑功能介绍

与非门（NAND Gate）是一种基本逻辑门，其逻辑功能可以描述为：只有当所有输入端都为高电平时，输出端才为低电平；只要有任意一个输入为低电平，输出就为高电平。

列表标题：与非门逻辑表达式

Y = NOT (A AND B)

其中：

A和B为输入信号
Y为输出信号

列表标题：与非门真值表

A = 0，B = 0，输出Y = 1
A = 0，B = 1，输出Y = 1
A = 1，B = 0，输出Y = 1
A = 1，B = 1，输出Y = 0

通过真值表可以看出，与非门是对“与”运算结果进行反相得到的逻辑功能。

在数字逻辑设计中，与非门被称为“万能逻辑门”。这是因为通过不同的连接方式，仅使用与非门就可以实现所有其他逻辑门，例如与门、或门、非门、异或门等。

五、74LS00内部电路结构

74LS00属于TTL逻辑器件，其内部电路主要由多发射极晶体管输入级、相位分离级、驱动级以及输出级组成。由于采用肖特基二极管结构，可以有效防止晶体管进入深度饱和，从而提高开关速度。

输入级通常采用多发射极晶体管结构，这种结构可以直接实现多个输入端的逻辑控制。当任意输入为低电平时，对应发射极导通，从而改变后级电路状态。

在中间级电路中，通过晶体管放大与电平转换，使信号能够驱动输出级。输出级通常采用推挽式结构，由两个晶体管组成，可以提供较大的输出电流，同时实现快速上升和下降沿。

这种结构使得74LS00既具有较高的开关速度，又具有较低的功耗，是TTL逻辑电路中性能较为均衡的一种实现方式。

六、74LS00工作原理详解

为了更好理解74LS00的工作方式，可以从输入信号变化对输出的影响进行分析。

当两个输入端A和B都为高电平时，输入晶体管处于截止状态，电路内部驱动级被激活，使输出级下拉晶体管导通，从而使输出端变为低电平。

当任意一个输入端变为低电平时，对应输入晶体管导通，使后级电路改变状态，输出级上拉晶体管导通，从而输出高电平。

这种逻辑转换过程非常快速，因为肖特基二极管可以防止晶体管进入深度饱和，从而减少存储时间，提高开关速度。

从系统角度看，74LS00在数字电路中主要完成逻辑判断、信号组合、条件控制等功能。例如在控制系统中，可以通过与非门实现多条件判断逻辑，在满足特定输入条件时产生控制信号。

七、74LS00构成其他逻辑门的方法

由于与非门具有逻辑完备性，因此可以通过简单连接构成各种基本逻辑门。

列表标题：用74LS00构成常见逻辑门

构成非门
将两个输入端连接在一起作为同一输入，输出即为反相结果。

构成与门
通过两个与非门组合实现。

构成或门
利用德摩根定律，将输入先反相再进行与非运算。

构成异或门
通过四个与非门组合即可实现。

这种灵活性使74LS00在逻辑设计中具有极高的应用价值。

八、74LS00典型应用电路

在实际电子系统中，74LS00有许多典型应用场景。

列表标题：常见应用领域

数字逻辑控制电路
数字计数器和寄存器
信号整形与逻辑判断
振荡器电路
触发器电路
时序逻辑电路

例如在振荡器设计中，可以利用两个与非门组成RC振荡电路，通过电容充放电产生周期信号。在触发器设计中，可以通过交叉反馈方式构成RS锁存器，实现数据存储功能。

此外，在工业控制系统中，74LS00常被用于实现各种逻辑判断条件，如安全联锁、状态检测、信号组合等。

九、74LS00电气特性参数

在设计数字电路时，需要关注芯片的关键电气参数。

列表标题：主要电气参数

工作电压：4.75V～5.25V
输入高电平：≥2.0V
输入低电平：≤0.8V
输出高电平：≥2.7V
输出低电平：≤0.5V
典型传播延迟：约10ns
工作温度范围：0℃～70℃（工业级更宽）

这些参数保证了74LS00可以在TTL逻辑系统中稳定工作，并且能够与其他TTL器件良好兼容。

十、74LS00应用设计注意事项

在实际电路设计中，为了保证系统稳定性，需要注意以下几个方面。

列表标题：设计注意事项

电源必须稳定为5V
输入端不能悬空，应接固定电平
输出负载不能超过额定驱动能力
注意电源去耦电容设计
避免长线干扰

在高速逻辑电路中，通常会在芯片电源端附近放置0.1μF去耦电容，以减少电源噪声对逻辑电路的影响。

十一、74LS00在现代电子系统中的意义

尽管现代电子技术已经发展到CMOS和高速FPGA时代，但74LS00这样的基础逻辑芯片仍然具有重要意义。在许多简单控制系统、工业设备、教学实验以及维修维护中，TTL逻辑器件依然发挥着重要作用。

对于电子工程师来说，理解74LS00的结构和工作原理，有助于深入理解数字逻辑电路的基本思想，例如逻辑代数、布尔运算以及组合逻辑设计等。这些知识是学习计算机体系结构、嵌入式系统以及数字信号处理的重要基础。

同时，由于与非门具有逻辑完备性，因此在理论计算机科学中也具有重要地位，许多复杂逻辑系统都可以通过与非门网络实现。

十二、总结

74LS00是一款经典的TTL逻辑芯片，内部集成四个二输入与非门，具有结构简单、逻辑功能强大、速度快以及稳定性高等特点。通过对其引脚结构、逻辑功能、内部电路以及工作原理的深入分析，可以清楚地理解其在数字电路中的重要作用。

在实际电子系统中，74LS00不仅可以用于基本逻辑运算，还可以构建各种复杂逻辑电路，如触发器、振荡器、计数器以及控制逻辑等。由于其灵活性和可靠性，该芯片在电子工程、工业控制、通信设备以及教学实验中仍然被广泛使用。

随着电子技术不断发展，虽然新的逻辑器件不断出现，但像74LS00这样的基础逻辑芯片仍然具有重要的教学价值和工程意义。掌握其工作原理，对于理解数字电路设计和逻辑系统结构具有重要帮助。
