74LS192引脚图及功能表详解

在数字电子技术领域中，各类逻辑计数器芯片被广泛应用于时序控制、计数系统、频率分频、数字仪表以及自动控制系统之中。74LS192作为TTL逻辑系列中的经典可预置同步加减计数器芯片，因其结构简单、功能完善、可靠性高以及应用范围广泛而在电子工程领域占据重要地位。该芯片属于74LS系列低功耗肖特基TTL逻辑器件，具有同步计数、可预置数据输入、进位和借位输出等多种功能。通过合理的电路设计，可以实现十进制可逆计数、频率分频、定时控制、数字时钟以及工业自动化控制等多种功能。本文将围绕74LS192芯片的引脚结构、功能表、工作原理、内部逻辑结构、典型应用电路以及设计注意事项等内容进行系统、详细的介绍，以帮助读者全面理解该器件的功能特点和应用方法。

74LS192芯片概述

74LS192是一款同步十进制可逆计数器芯片，其内部包含四位触发器结构，可实现0至9的十进制计数，同时支持加计数和减计数功能。该芯片广泛应用于数字计数电路、频率分频器、数字仪表以及各种逻辑控制系统。与传统异步计数器不同，74LS192采用同步计数方式，即所有触发器在同一时钟信号的控制下同时翻转，因此具有更高的计数精度和更稳定的工作性能。

74LS192芯片内部包含四个主从式触发器，并配有数据预置电路以及进位借位逻辑控制电路。当系统需要设定初始计数值时，可以通过并行预置端口一次性输入四位数据，使计数器从指定数值开始计数，这种功能在自动控制系统和计时装置中非常实用。此外，该芯片还提供进位输出和借位输出端口，可以方便地实现多级计数器的级联扩展，使系统能够完成更大范围的计数任务。

在工业自动化和数字电子系统中，74LS192常与数码管驱动芯片、译码器以及单片机等电路配合使用，通过合理的逻辑设计，可以构建复杂的计数系统、定时器、电子计数器和数字时钟等设备。

74LS192引脚图介绍

74LS192通常采用16引脚双列直插封装（DIP16）形式。每个引脚都承担特定的功能，通过合理连接各个引脚，可以实现芯片的不同工作模式。下面对各个引脚的结构及功能进行详细说明。

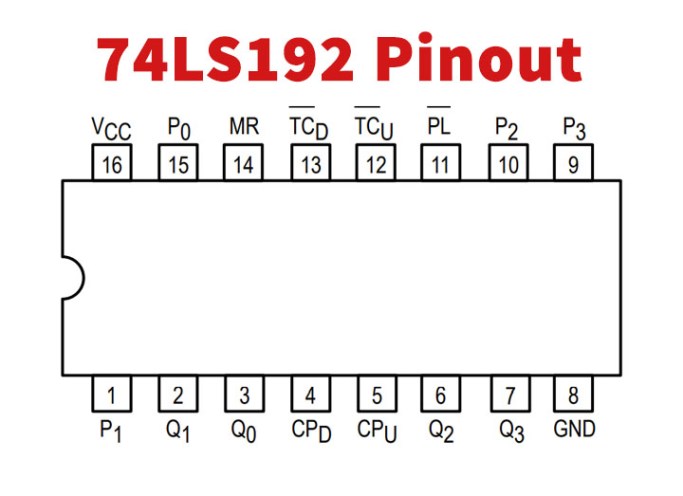

74LS192引脚排列结构

74LS192共有16个引脚，其中包括电源端、接地端、数据输入端、时钟输入端、计数输出端以及控制端口等。其引脚排列方式遵循标准TTL逻辑芯片布局，方便电路板设计与系统集成。

常见引脚排列如下：

1脚：B 数据输入端
2脚：QB 输出端
3脚：QA 输出端
4脚：DOWN 减计数时钟输入
5脚：UP 加计数时钟输入
6脚：QC 输出端
7脚：QD 输出端
8脚：GND 接地端

9脚：D 数据输入端
10脚：C 数据输入端
11脚：LOAD 并行装载端
12脚：BORROW 借位输出
13脚：CARRY 进位输出
14脚：CLEAR 清零端
15脚：A 数据输入端
16脚：VCC 电源端

在实际应用中，通过控制UP和DOWN两个时钟输入端，可以实现加计数或减计数功能。当UP端接收时钟脉冲时，计数器进行加计数；当DOWN端接收时钟信号时，计数器执行减计数操作。LOAD端用于并行装载初始数据，当该端有效时，A、B、C、D四个输入端的数据会被直接加载到计数器内部寄存器中。

74LS192引脚功能详细解析

为了更清晰地理解该芯片的工作方式，下面对每一个引脚进行详细说明。

电源与接地引脚

VCC（16脚）是芯片的电源输入端，一般连接+5V电源。由于74LS系列属于TTL逻辑电路，其工作电压通常为5V，因此在电路设计中需要保证电源稳定，并配合去耦电容以减少电源噪声对芯片工作的影响。

GND（8脚）为接地端，连接系统地线。稳定的接地系统对于逻辑电路的可靠运行至关重要。

数据输入端

A、B、C、D四个引脚用于并行输入数据。当LOAD信号有效时，这四个输入端的数据会被直接加载到内部计数寄存器中，从而实现预置计数值。

A（15脚）为最低位输入
B（1脚）为第二位输入
C（10脚）为第三位输入
D（9脚）为最高位输入

这些数据输入端在并行装载时用于设定计数器的初始状态，例如在电子计数器或数字时钟系统中，可以通过这些输入端设定起始计数值。

计数输出端

QA、QB、QC、QD为四位二进制输出端，用于输出当前计数值。

QA（3脚）为最低位输出
QB（2脚）为第二位输出
QC（6脚）为第三位输出
QD（7脚）为最高位输出

这四个输出端通常连接到译码器或数码管驱动电路，以显示当前的计数值。

时钟输入端

UP（5脚）为加计数时钟输入端。当该端接收到有效的时钟脉冲时，计数器执行加1操作。

DOWN（4脚）为减计数时钟输入端。当该端接收到有效脉冲时，计数器执行减1操作。

需要注意的是，UP和DOWN端口不能同时接收时钟信号，否则可能会导致计数逻辑冲突。

控制端口

LOAD（11脚）为并行装载控制端。当该端处于有效状态时，输入端A、B、C、D的数据将被加载到计数器内部。

CLEAR（14脚）为清零端，当该端被触发时，计数器输出立即被置为0000，实现快速复位。

进位与借位输出

CARRY（13脚）为进位输出端。当计数器从9加到0时，该端输出进位信号，用于级联更高位计数器。

BORROW（12脚）为借位输出端。当计数器从0减到9时，该端输出借位信号，用于多级减计数系统。

通过进位和借位信号，可以将多个74LS192芯片连接在一起，实现多位数计数系统，例如两位、三位甚至更多位的十进制计数器。

74LS192功能表说明

74LS192的功能状态主要由CLEAR、LOAD、UP和DOWN四个控制信号决定。通过不同信号组合，可以实现清零、预置、加计数以及减计数等多种操作。

当CLEAR信号有效时，无论其他信号状态如何，计数器都会立即被清零，输出为0000。

当LOAD信号有效时，A、B、C、D四个输入端的数据会被直接加载到计数器中，作为新的计数值。

当UP端接收到时钟脉冲且DOWN端无效时，计数器执行加计数操作，每个脉冲增加1。

当DOWN端接收到时钟脉冲且UP端无效时，计数器执行减计数操作，每个脉冲减少1。

当计数达到最大值9后继续加计数时，计数器会回到0，同时CARRY端产生进位信号。

当计数为0时继续减计数，则计数器回到9，同时BORROW端产生借位信号。

74LS192内部结构与工作原理

74LS192内部主要由四个触发器、逻辑门阵列、同步控制电路以及进位借位逻辑电路组成。四个触发器用于存储计数值，每个触发器对应一个二进制位。同步控制逻辑确保所有触发器在同一个时钟信号作用下同时改变状态，从而保证计数的稳定性。

在加计数模式下，UP端输入时钟脉冲后，内部逻辑电路根据当前计数值判断是否需要产生进位信号。当计数达到9时，下一次时钟脉冲将使计数器回到0，同时触发进位输出。

在减计数模式下，DOWN端输入脉冲后，内部逻辑判断是否需要产生借位信号。当计数值为0时继续减计数，计数器会回到9，并触发借位输出端。

通过这种同步逻辑设计，74LS192能够在较高频率下稳定工作，并避免传统异步计数器中常见的传播延迟问题。

74LS192典型应用电路

在实际电子系统中，74LS192常用于构建各种计数和控制电路。例如，在电子计数器中，可以利用UP端接收脉冲信号，实现输入脉冲数量统计。计数结果通过QA至QD输出，并通过译码器驱动数码管显示。

在数字时钟系统中，可以使用多个74LS192芯片级联，构成秒计数器、分计数器以及小时计数器。通过进位输出端连接下一位计数器，可以实现自动进位功能。

在工业自动控制系统中，74LS192也可用于生产计数、设备运行周期记录以及自动计时控制等应用场景。

74LS192使用注意事项

在使用74LS192芯片时，需要注意以下几个方面。首先是电源稳定性，TTL逻辑电路对电源波动比较敏感，因此需要在电源端添加去耦电容以保证系统稳定。其次是时钟信号的质量，UP和DOWN输入信号应保持清晰稳定，以避免误触发。

此外，在进行多级计数器设计时，应合理连接进位和借位输出端，确保计数顺序正确。同时在PCB设计中，应注意信号线布局，减少干扰和串扰，提高系统可靠性。

74LS192应用领域

由于其功能灵活、结构稳定，74LS192被广泛应用于各种电子设备中，例如数字频率计、电子计数器、数字钟表、工业自动控制系统、实验教学设备以及各种逻辑控制系统。

在教学实验中，该芯片常用于数字电路实验，用于讲解同步计数器原理、计数逻辑设计以及多级计数系统构建。通过实际电路实验，学生可以更直观地理解数字电路的工作原理。

随着现代电子技术的发展，虽然许多计数功能已经可以通过单片机实现，但在某些高速或特殊逻辑应用场合，74LS192等硬件计数器仍然具有重要价值。

总结

74LS192作为一种经典的TTL同步可逆十进制计数器芯片，在数字电子技术领域具有重要地位。其丰富的功能包括同步加减计数、并行预置、清零控制以及进位借位输出，使其能够满足多种复杂计数需求。通过合理利用其引脚功能和内部逻辑结构，可以构建各种计数器、电路控制系统以及数字显示设备。

随着电子技术的发展，74LS192仍然在工业控制、教学实验以及逻辑系统设计中发挥着重要作用。掌握其引脚结构、功能表和工作原理，对于电子工程师和电子技术学习者来说具有重要意义。
