STM32H743 微控制器中文资料详解

一、STM32H743概述

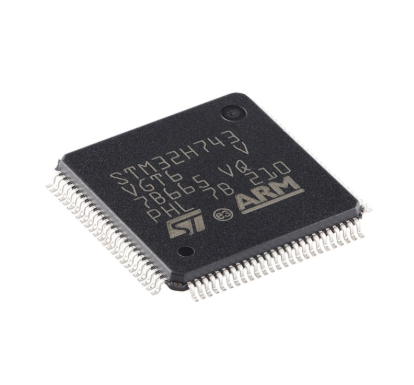

STM32H743是意法半导体（STMicroelectronics）推出的一款高性能32位微控制器，属于STM32H7系列产品。该系列芯片基于ARM Cortex-M7内核设计，主要面向高性能嵌入式应用场景，例如工业控制、智能仪表、物联网网关、医疗设备、图形人机界面系统以及复杂的实时控制系统等。STM32H743以其高主频、高计算能力、大容量存储资源以及丰富的外设接口而被广泛应用于各类高端嵌入式系统设计中。

STM32H743采用32位ARM Cortex-M7 RISC处理器核心，最高运行频率可达到480MHz，并集成双精度浮点运算单元FPU以及DSP指令集，可以显著提升数据处理能力和数字信号处理性能。该芯片还内置高速缓存结构，包括指令缓存和数据缓存，可有效减少访问延迟，提高执行效率。其综合性能指标可达到1000 DMIPS以上，是目前STM32单核系列中性能较高的微控制器之一。

在存储资源方面，STM32H743通常集成高达2MB的Flash程序存储器以及约1MB的SRAM存储空间，并采用多层AXI总线架构实现高速数据传输。通过该架构设计，处理器核心可以同时访问多个存储区域，从而提高整体系统的并行处理能力。此外，芯片还支持外部存储器扩展，例如SRAM、SDRAM、NOR Flash、NAND Flash等，使系统能够满足更复杂的数据处理需求。

除了强大的处理能力外，STM32H743还集成了丰富的外设模块，包括高速ADC、DAC、CAN总线控制器、USB接口、以太网控制器、SPI、I2C、UART以及LCD显示控制器等。这些外设资源使其能够满足工业控制、通信设备以及多媒体系统的需求。

从整体定位来看，STM32H743是一款面向高端嵌入式控制领域的MCU产品，其设计目标是在保持低功耗的同时提供接近应用处理器级别的运算能力，因此在工业自动化设备、智能网关以及复杂控制系统中具有广泛应用。

二、STM32H743核心架构

STM32H743的核心架构采用ARM Cortex-M7处理器，这是ARM公司针对高性能嵌入式应用开发的一款处理器内核。该核心基于Harvard架构设计，具有独立的指令总线和数据总线，使得指令读取与数据访问可以并行执行，从而显著提高系统性能。

Cortex-M7内核内部集成多级流水线结构以及分支预测机制，可以在较高主频下保持较高的指令执行效率。STM32H743的核心频率最高可达到480MHz，这使得其在实时控制和高速数据处理场景中具有明显优势。

此外，Cortex-M7内核还支持DSP指令集和浮点运算单元。其中DSP指令可以加速数字信号处理算法，例如滤波器、FFT以及音频处理等。而双精度浮点运算单元则支持IEEE-754标准，可以提高科学计算和复杂算法的执行效率。

在安全性方面，STM32H743还集成了MPU（Memory Protection Unit），用于实现内存访问权限管理。通过MPU，可以为不同的任务分配不同的内存区域访问权限，从而提高系统安全性并防止程序错误导致系统崩溃。

整体而言，STM32H743的核心架构具有以下特点：

处理性能高
浮点运算能力强
DSP计算支持
缓存结构优化
实时响应能力强

这些特性使得STM32H743能够承担复杂嵌入式系统中的核心控制任务。

三、STM32H743存储系统结构

在嵌入式系统中，存储系统结构对系统性能具有重要影响。STM32H743采用多级存储结构，包括Flash、SRAM以及TCM等不同类型的存储单元。

首先是内部Flash存储器。STM32H743通常集成最多2MB的Flash程序存储器，并采用双Bank结构设计。双Bank结构可以支持读写并行操作，即在执行程序时可以同时进行Flash擦写操作，这对于实现在线升级（IAP）具有重要意义。

其次是SRAM存储器。STM32H743的SRAM容量约为1MB，其中包括TCM RAM以及普通SRAM区域。TCM RAM主要用于存放时间关键型程序和数据，例如实时控制算法。由于TCM RAM直接连接到CPU核心，因此访问延迟极低。

SRAM存储器通常分为以下几类：

ITCM RAM
DTCM RAM
AXI SRAM
备份SRAM

ITCM RAM主要用于存放关键代码，DTCM RAM用于高速数据访问，而AXI SRAM则通过AXI总线与CPU连接，适用于一般数据存储。

除了内部存储资源外，STM32H743还支持外部存储器扩展。通过FMC控制器，可以连接SDRAM、SRAM、NOR Flash等外部存储设备。此外，芯片还提供Quad-SPI接口，可连接高速外部Flash存储器。

这种灵活的存储结构设计使STM32H743能够适应不同规模的嵌入式系统需求。

四、STM32H743时钟系统

STM32H743的时钟系统设计十分复杂且灵活，可以支持多种时钟源和多级时钟分频结构。芯片内部集成多种振荡器，包括HSI、LSI以及CSI等内部时钟源，同时还支持外部晶振输入。

主要时钟源包括：

HSI内部高速振荡器
HSE外部高速晶振
LSI低速内部振荡器
LSE低速外部晶振

通过PLL锁相环电路，可以将输入时钟倍频到更高频率，从而提供系统主时钟。STM32H743内部通常集成三个PLL模块，可以为CPU核心、USB接口以及其他外设分别提供独立时钟。

这种多PLL结构使得系统能够根据不同外设需求进行灵活配置。例如USB接口需要48MHz时钟，而CPU核心可能需要400MHz以上时钟。通过PLL配置，可以同时满足不同模块的时钟需求。

此外，STM32H743还支持动态时钟管理，可以在系统运行过程中调整时钟频率，以实现功耗优化。

五、STM32H743电源管理

为了兼顾性能和功耗，STM32H743设计了多电源域结构。芯片内部通常分为三个电源域：

D1域
D2域
D3域

D1域主要包含CPU核心以及高速外设，是性能最关键的部分。D2域主要包含通信接口和部分定时器，而D3域则负责电源管理和系统控制模块。

这种多电源域设计可以在低功耗模式下关闭部分模块，从而降低整体功耗。例如在待机模式下，系统可以关闭D1和D2域，仅保留D3域用于RTC运行。

STM32H743支持多种低功耗模式，包括：

Sleep模式
Stop模式
Standby模式
VBAT模式

在Standby模式下，芯片功耗可降至微安级，非常适合电池供电设备。

此外，芯片还内置多种电压监测功能，例如PVD、POR以及BOR，用于保证系统在电压异常情况下安全运行。

六、STM32H743外设接口

STM32H743集成大量通信接口和控制外设，可以满足复杂嵌入式系统需求。其通信接口数量可达到35个以上，包括多种工业通信协议接口。

常见通信接口包括：

USART / UART
SPI
I2C
CAN-FD
USB
Ethernet

例如USART接口可用于串口通信，SPI接口可用于高速外设连接，而CAN-FD接口则广泛应用于汽车电子系统。USB接口支持OTG功能，可实现设备或主机模式。

在网络通信方面，STM32H743还集成以太网MAC控制器，可以实现高速网络通信，非常适合工业网关和物联网设备。

在模拟外设方面，芯片集成三组16位ADC以及两个DAC模块，可用于模拟信号采集与输出。此外还包括比较器和运算放大器，用于模拟信号处理。

通过这些外设模块，STM32H743可以构建完整的嵌入式控制系统。

七、STM32H743定时器系统

定时器是嵌入式系统中的重要模块。STM32H743提供多种类型的定时器，包括基本定时器、通用定时器以及高级定时器。

芯片内部通常包含：

12个16位通用定时器
2个电机控制定时器
5个低功耗定时器
1个高分辨率定时器

这些定时器可以用于PWM输出、输入捕获、编码器接口以及周期性中断等应用。例如在电机控制系统中，可以利用PWM定时器生成高精度PWM信号，从而实现电机转速控制。

此外，STM32H743的高分辨率定时器可以提供更精确的时间控制，适用于电源管理系统和高精度控制系统。

八、STM32H743典型应用领域

由于其高性能和丰富的外设资源，STM32H743在多个领域得到广泛应用。

工业自动化
工业自动化设备通常需要实时控制和高速数据处理能力，例如PLC控制器、运动控制系统以及工业机器人控制器。STM32H743可以作为系统核心控制器，实现复杂控制算法。

人机界面设备
STM32H743集成LCD控制器以及图形加速模块，可以驱动高分辨率显示屏，因此广泛用于工业触摸屏以及医疗设备界面系统。

音频处理设备
由于Cortex-M7内核支持DSP指令集，STM32H743非常适合音频处理系统，例如数字音频效果器和智能音箱。

物联网网关
在物联网应用中，STM32H743可以作为边缘计算节点，通过以太网或无线模块连接云端，实现数据采集和处理。

电机控制系统
借助高级PWM定时器和高速ADC模块，STM32H743能够实现复杂电机控制算法，例如FOC控制。

九、STM32H743开发环境

STM32H743的开发通常使用STM32Cube生态系统，包括以下工具：

STM32CubeIDE
STM32CubeMX
HAL库
LL库

STM32CubeMX主要用于图形化配置外设和生成初始化代码，而STM32CubeIDE则用于代码编写、调试和下载程序。

在调试方面，开发者通常使用ST-Link调试器进行程序下载和单步调试。

此外，STM32H743还支持多种实时操作系统，例如FreeRTOS和Azure RTOS，可以用于构建复杂多任务系统。

十、总结

STM32H743是STM32H7系列中的高性能微控制器，凭借ARM Cortex-M7核心、高达480MHz的运行频率、大容量存储资源以及丰富的外设接口，能够满足高端嵌入式系统的需求。其多电源域架构、多级缓存结构以及灵活的时钟系统，使其在性能与功耗之间取得良好平衡。

从应用角度来看，STM32H743不仅适用于传统工业控制系统，还可以用于图形界面设备、音频处理系统以及物联网网关等复杂应用。随着嵌入式系统向高性能和智能化方向发展，STM32H743将继续在工业电子和智能设备领域发挥重要作用。
