GD32F407中文资料详解

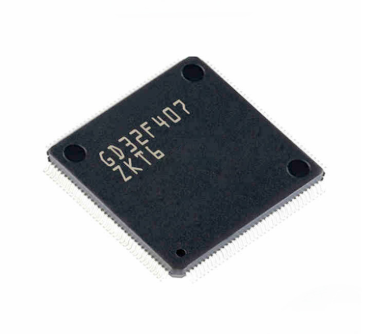

GD32F407是兆易创新（GigaDevice）推出的一款基于ARM Cortex-M4内核的高性能微控制器，以其强大的处理能力、丰富的外设接口以及低功耗特性，在工业控制、网络设备、消费电子以及车载系统等领域得到了广泛应用。以下是对GD32F407的详细介绍。

一、核心特性

GD32F407微控制器集成了多项先进特性，使其成为嵌入式系统设计的理想选择。

1. 高性能处理器：GD32F407采用ARM Cortex-M4内核，主频高达168MHz，支持单精度浮点运算（FPU）和DSP指令集，能够提供210 DMIPS的性能和超过520的CoreMark评分。这使得GD32F407在处理复杂算法和实时信号处理任务时表现出色。

2. 大容量存储器：GD32F407内置1MB Flash存储器和192KB SRAM，其中包含64KB的紧耦合内存（CCM），可用于存储关键数据和代码，提高访问速度。此外，还支持外部存储器扩展，通过FSMC接口可连接SRAM、NOR Flash等外部存储器。

3. 丰富的外设接口：GD32F407提供了多种通信接口，包括6个UART、4个SPI、3个I2C、2个CAN 2.0B、USB OTG FS/HS以及10/100M Ethernet MAC等，满足各种通信需求。同时，还配备了17个定时器，包括高级定时器、通用定时器和基本定时器，支持PWM输出、输入捕获、输出比较等功能。

4. 高精度模拟外设：GD32F407集成了3个12位ADC，支持高达2.4MSPS的采样率，提供24个模拟输入通道，支持硬件过采样以提高精度。此外，还配备了2个12位DAC，可用于生成模拟信号，如音频输出或波形生成。

5. 低功耗设计：GD32F407支持多种低功耗模式，包括睡眠模式、深度睡眠模式和停机模式，可根据实际需求选择合适的低功耗模式，以降低系统功耗。同时，还提供了多种电源管理功能，如电压调节器、电源监控等，确保系统稳定运行。

6. 安全特性：GD32F407内置了硬件加密引擎，支持AES-128/192/256加密算法，加密速度高达1.2Gbps，可用于数据加密和身份验证等安全应用。此外，还提供了96位唯一ID，可用于绑定加密密钥，防止固件盗用。

二、硬件设计

GD32F407的硬件设计涉及多个方面，包括电源设计、时钟设计、复位设计以及外设接口设计等。

1. 电源设计：GD32F407的工作电压范围为2.6V至3.6V，可采用线性稳压器或开关稳压器提供稳定的电源。在电源设计中，需要考虑电源的滤波和去耦，以减少电源噪声对系统的影响。同时，还需要为模拟外设提供独立的模拟电源，以提高模拟信号的精度。

2. 时钟设计：GD32F407提供了多种时钟源，包括高速外部晶体振荡器（HXTAL）、高速内部RC振荡器（HSI）、低速外部晶体振荡器（LXTAL）和低速内部RC振荡器（LSI）等。在时钟设计中，需要根据实际需求选择合适的时钟源，并配置时钟分频器以获得所需的系统时钟频率。同时，还需要考虑时钟的稳定性和精度，以确保系统正常运行。

3. 复位设计：GD32F407提供了多种复位源，包括上电复位、外部复位引脚复位以及软件复位等。在复位设计中，需要确保复位信号的可靠性和稳定性，以避免系统出现异常。同时，还需要在复位后执行必要的初始化操作，如配置系统时钟、初始化外设等。

4. 外设接口设计：GD32F407提供了丰富的外设接口，包括UART、SPI、I2C、CAN、USB以及Ethernet等。在外设接口设计中，需要根据实际需求选择合适的接口类型，并配置相应的引脚和参数。同时，还需要考虑接口的电气特性和信号完整性，以确保数据传输的可靠性和稳定性。

三、软件开发

GD32F407的软件开发主要涉及嵌入式操作系统移植、驱动程序开发以及应用程序开发等方面。

1. 嵌入式操作系统移植：GD32F407支持多种嵌入式操作系统，如FreeRTOS、RT-Thread以及uC/OS等。在操作系统移植中，需要根据操作系统的要求配置GD32F407的硬件资源，如中断向量表、系统时钟等。同时，还需要实现操作系统的底层驱动函数，如任务调度、中断处理等。

2. 驱动程序开发：GD32F407提供了丰富的外设接口，需要为每个外设开发相应的驱动程序。驱动程序开发包括初始化外设、配置外设参数以及实现外设功能等。在驱动程序开发中，需要参考GD32F407的数据手册和参考手册，了解外设的工作原理和寄存器配置方法。

3. 应用程序开发：应用程序开发是基于驱动程序之上的，根据实际需求实现特定的功能。应用程序开发可以使用C语言或C++语言进行编程，利用GD32F407提供的库函数和API接口简化开发过程。在应用程序开发中，需要考虑系统的实时性、可靠性和稳定性等因素，以确保系统正常运行。

四、应用案例

GD32F407凭借其强大的性能和丰富的外设接口，在多个领域得到了广泛应用。以下是一些典型的应用案例。

1. 工业控制：在工业控制领域，GD32F407可用于实现PLC、变频器、伺服驱动器等设备。通过其高性能处理器和丰富的外设接口，GD32F407能够实时处理复杂的控制算法和通信协议，确保设备的稳定运行。

2. 网络设备：在网络设备领域，GD32F407可用于实现以太网网关、Modbus转TCP协议转换器等设备。通过其内置的Ethernet MAC和USB OTG接口，GD32F407能够轻松实现网络通信功能，为工业网络同步提供可靠的支持。

3. 消费电子：在消费电子领域，GD32F407可用于实现智能家居中控、医疗设备控制板等设备。通过其高精度模拟外设和丰富的通信接口，GD32F407能够实时采集和处理各种传感器数据，并通过网络或USB接口将数据传输到上位机进行分析和处理。

4. 车载系统：在车载系统领域，GD32F407可用于实现OBD-II诊断仪、充电桩控制器等设备。通过其CAN接口和USB接口，GD32F407能够与车辆ECU进行通信，实时采集车辆数据并进行诊断和分析。同时，还可以通过充电桩控制器实现电动汽车的充电管理功能。

五、开发资源与支持

兆易创新为GD32F407提供了丰富的开发资源和支持，包括数据手册、参考手册、应用笔记、开发板以及软件库等。开发者可以通过兆易创新的官方网站或授权代理商获取这些资源，并利用它们进行GD32F407的开发和调试工作。此外，兆易创新还提供了技术支持服务，开发者可以通过邮件或在线论坛等方式获取技术帮助和解决方案。
